Liste de matériel complète
Consommables du kit
Le patron du kit
Du carton de récupération (type boîte à chaussures)
Une paille en papier
Un pic à brochette
2 grands bâtonnets en bois
1 petit bâtonnet en bois
Un micromoteur à réducteur
Un interrupteur
20cm de fil électrique
4 trombones
Un boîtier de 3 piles AA 1,5V (réutilisable entre tes projets)
Outils
Crayon
Règle
Ciseaux
Pistolet à colle
Du ruban adhésif
▶️Vidéo Tutoriel
📐Patron du kit
Suis les étapes ci dessous avec Matthieu qui te guidera avec simplicité !
Étape 1
La base
Commence par découper tous les éléments du patron, puis reporte et découpe la base n°1 dans du carton. Plie ses rabats en t’aidant d’une règle.
Étape 2

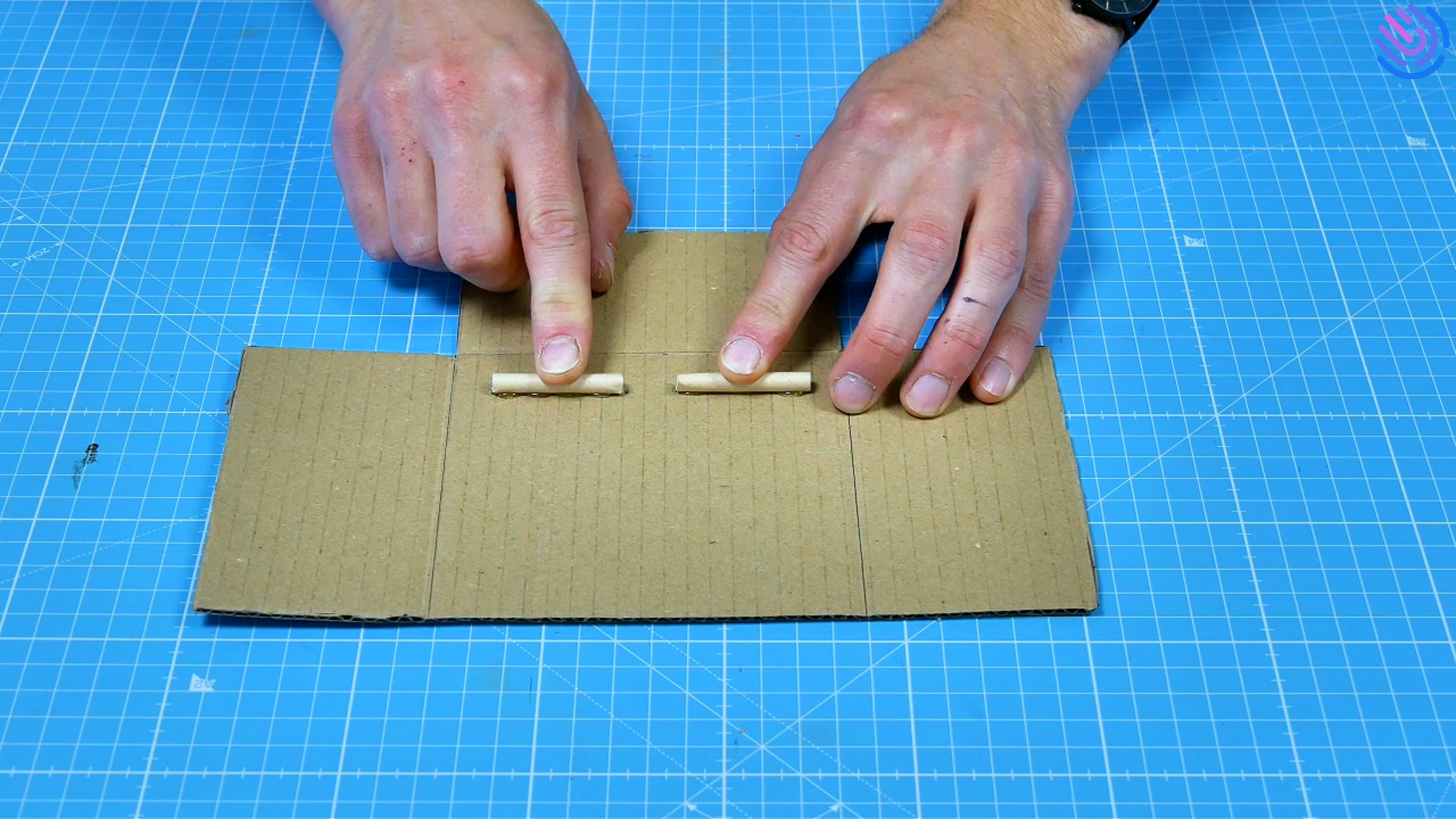

Coupe 2 morceaux de paille de 4 cm, puis colle-les sur la base comme indiqué sur le patron en pointillés.
💡 L’astuce de Matthieu
Tu peux reporter les mesures du patron sur ta base en perçant à travers le patron avec un crayon. Il doit y avoir pile l’espace pour un grand bâtonnet.
Étape 3

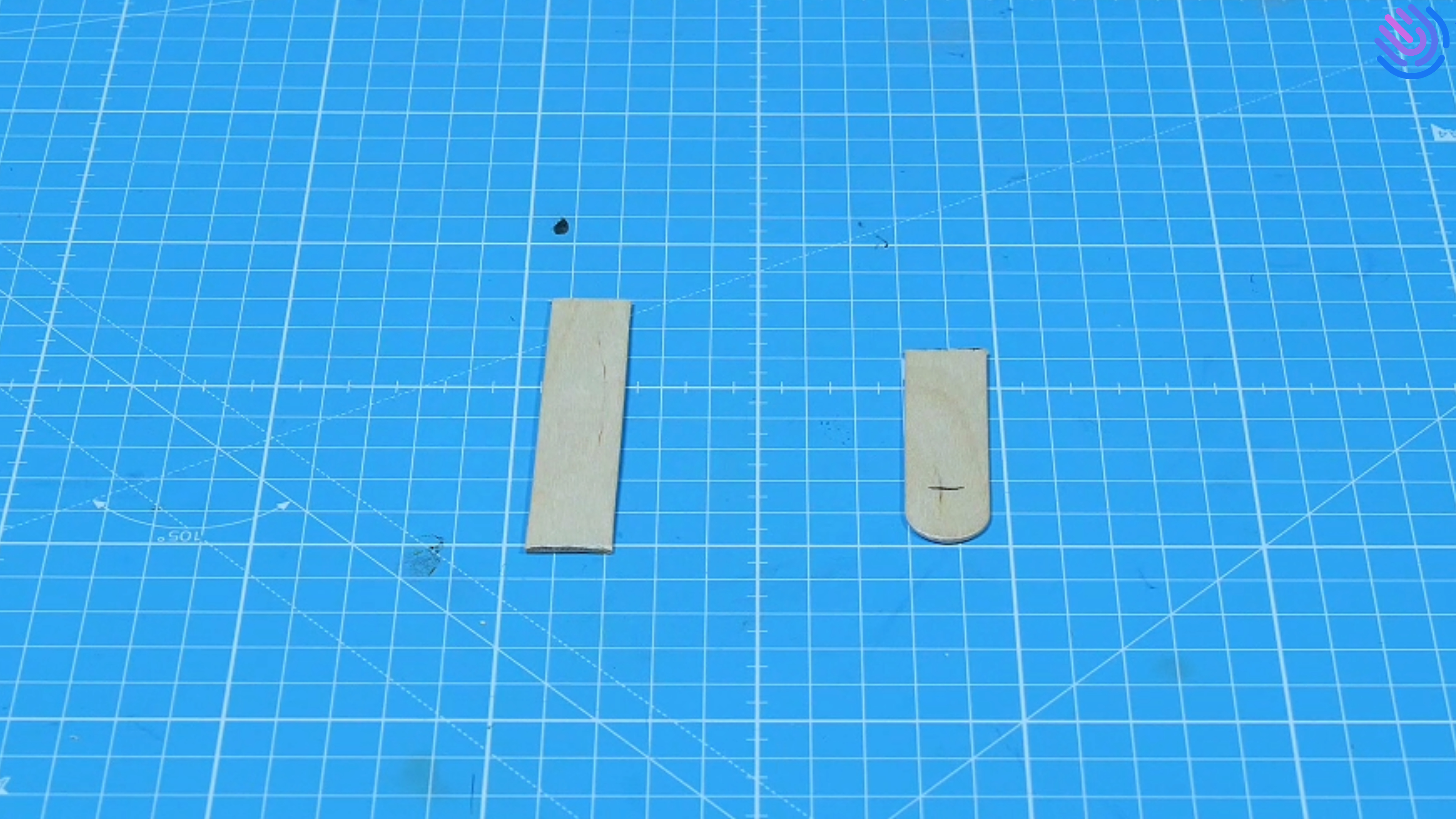

Coupe un morceau de grand bâtonnet en bois de 6 cm, et fais une trace au crayon à 1,5 cm du bord arrondi. Puis coupe l’extrémité arrondie du plus grand morceau restant.
Étape 4

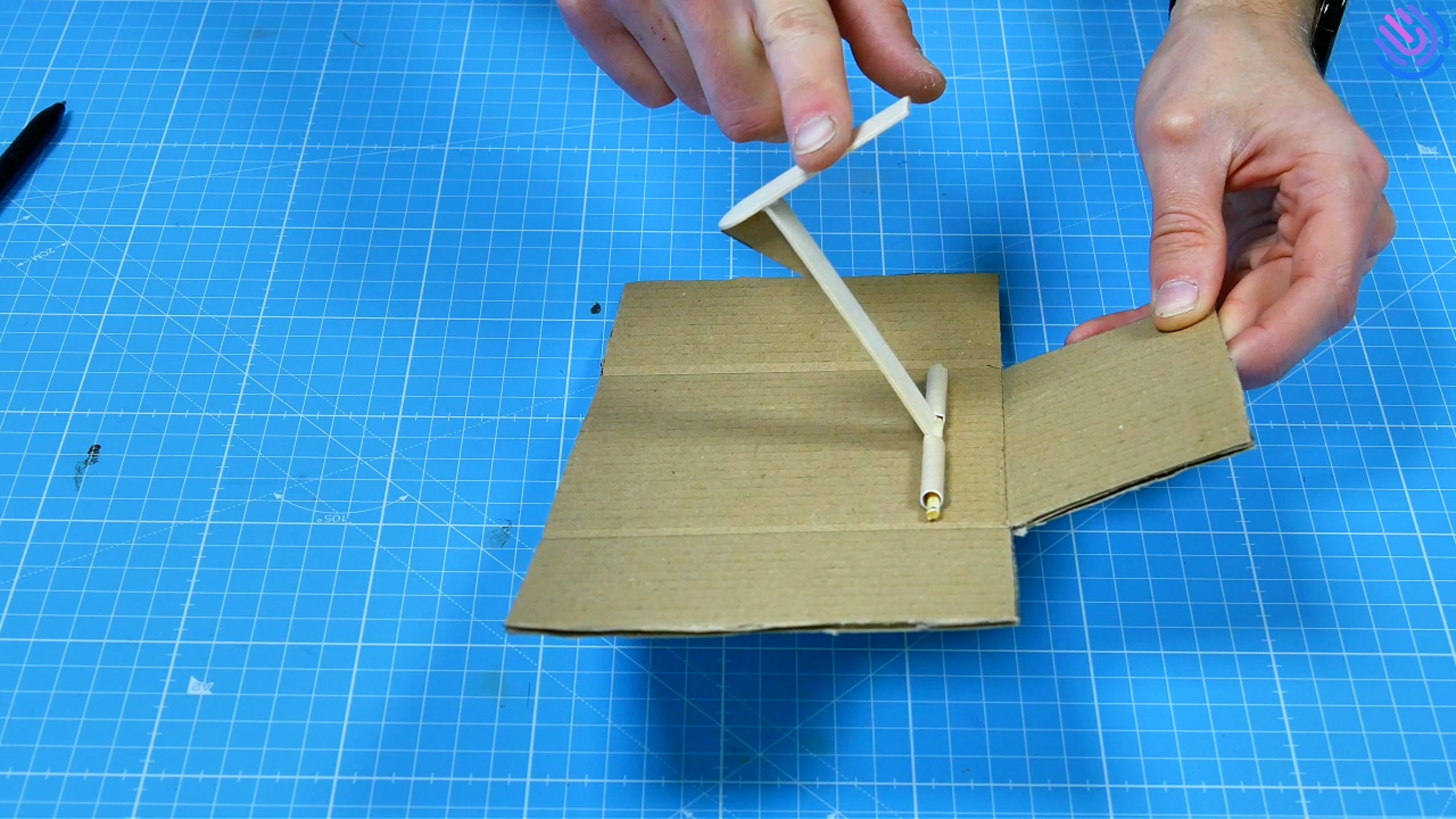

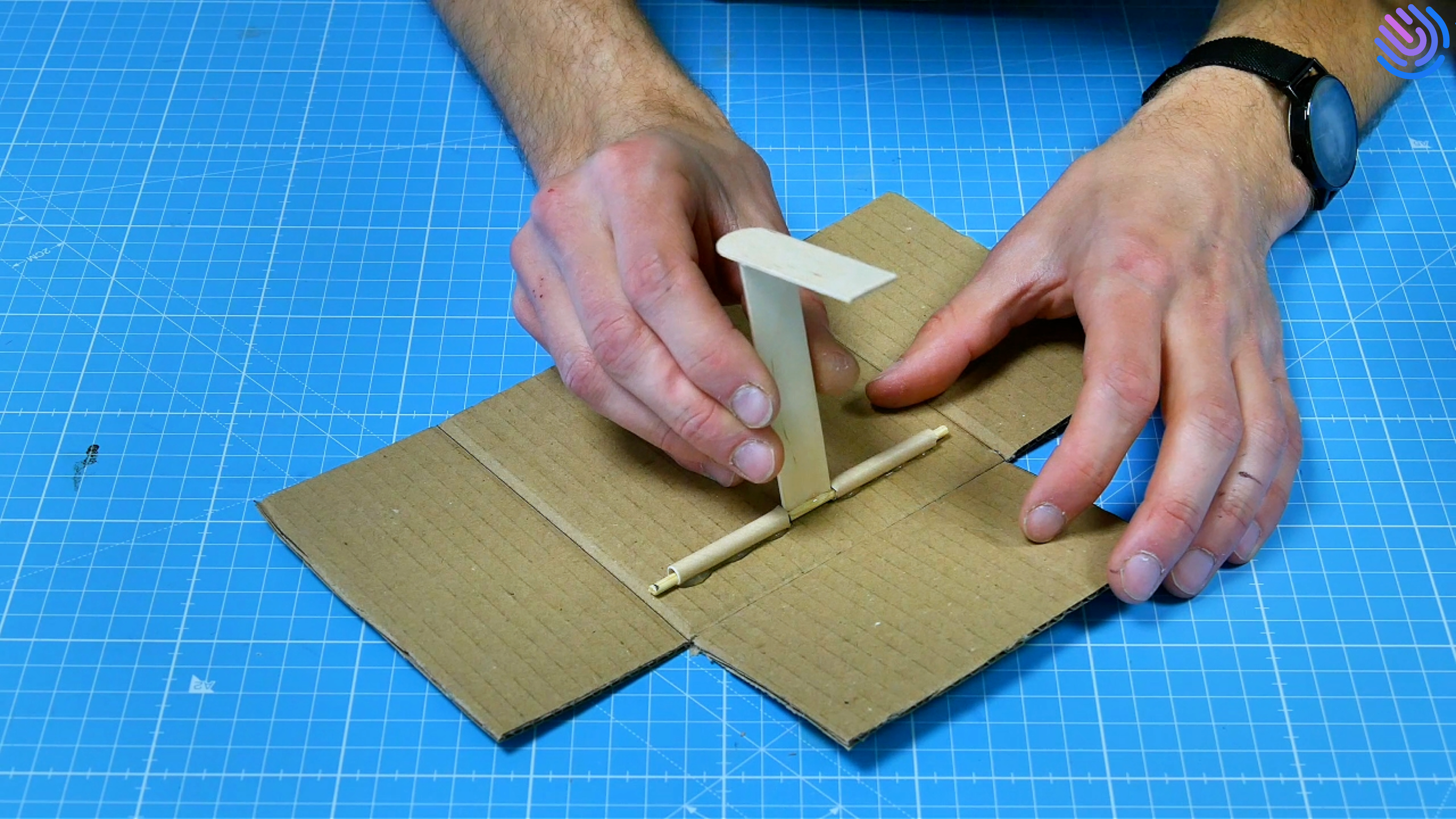

Coupe un morceau de pic à brochette de 11 cm, et glisse-le dans les pailles. Colle les deux morceaux de bâtonnet entre eux à angle droit sur la trace, puis colle le tout comme indiqué.
💡 L’astuce de Matthieu
Marque la coupe aux ciseaux et casse le pic proprement à la main.
Étape 5
Reporte et découpe la pièce n°2 dans du carton, et colle-la dans l’angle sous le petit pied pour consolider le tout.
Étape 6

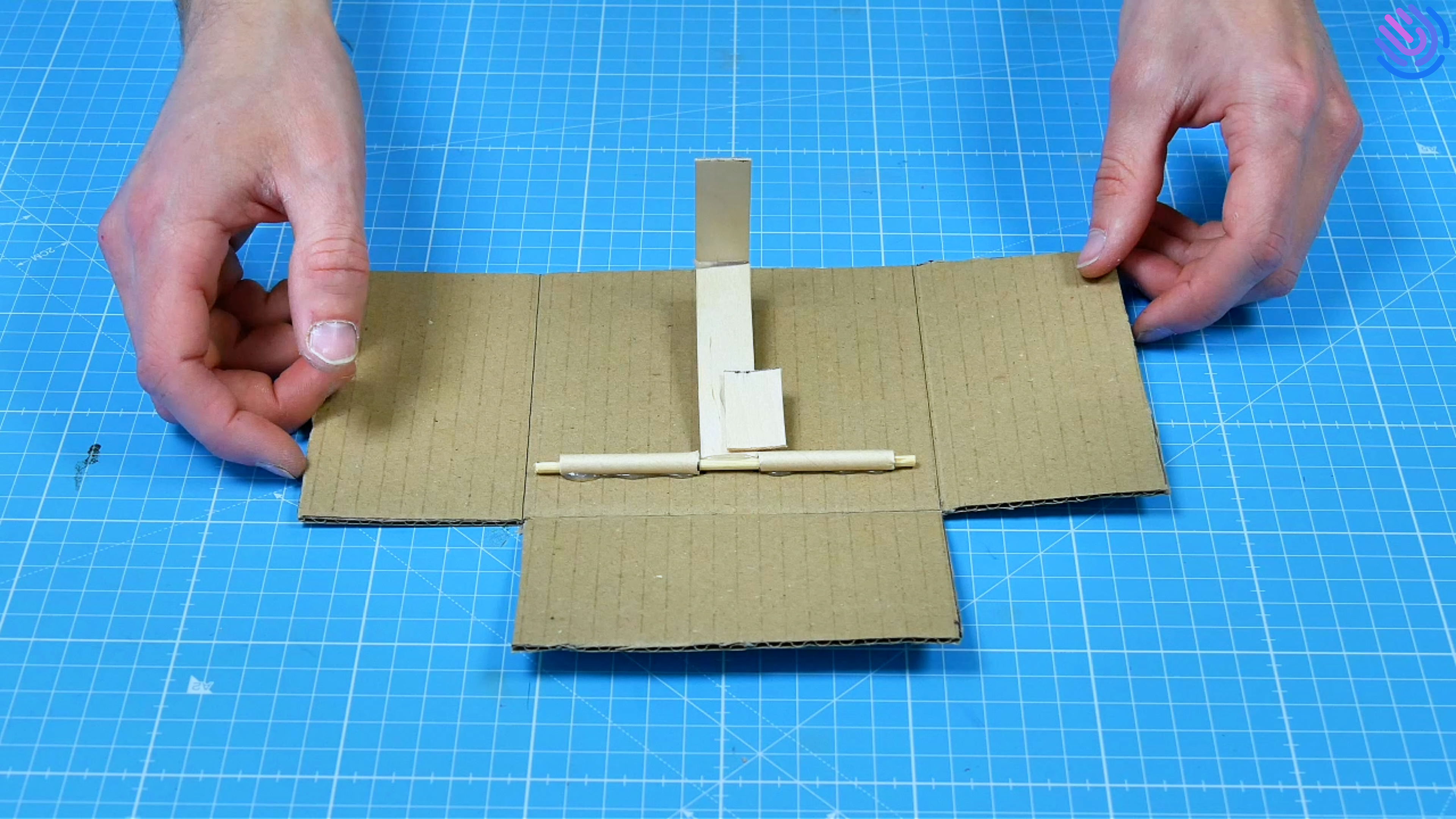

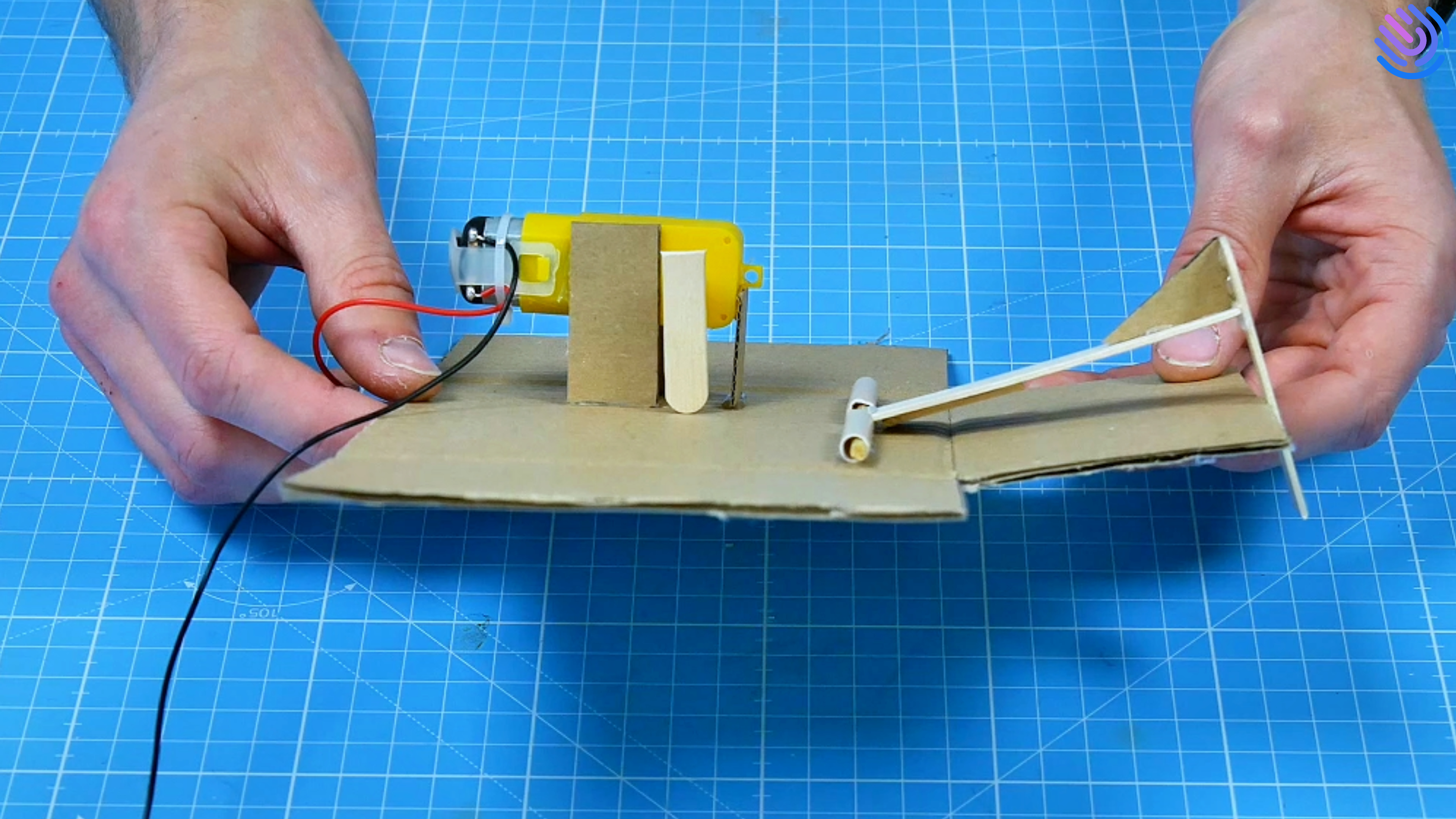

Coupe un morceau de 3cm dans un grand bâtonnet en bois. Colle-le à cheval sur le bras, à la limite de la paille comme indiqué.
Étape 7
Le moteur

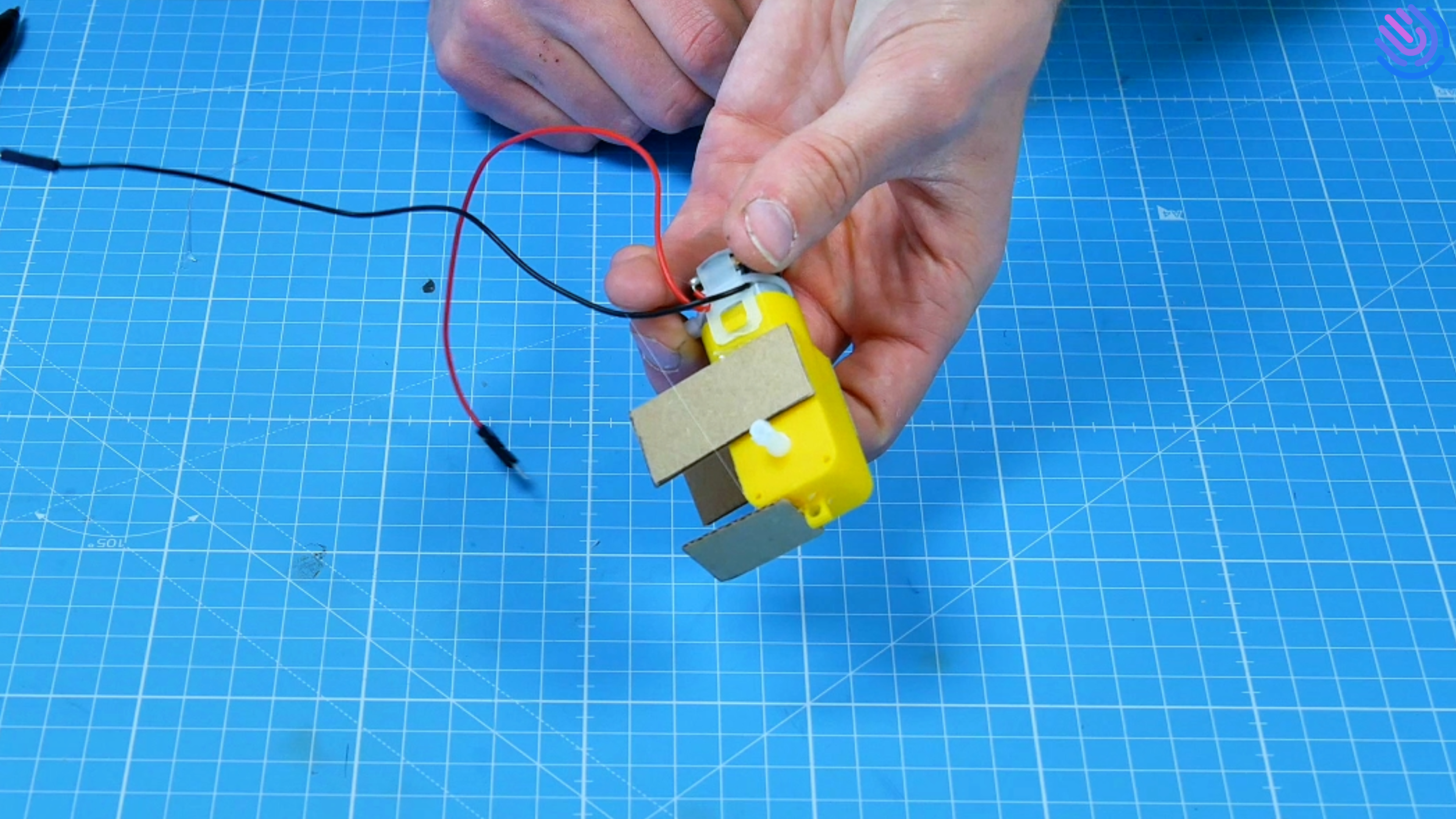

Reporte et découpe les 2 pièces n°3 et la pièce n°4 dans du carton. Puis colle-les sur le moteur comme indiqué.
Étape 8

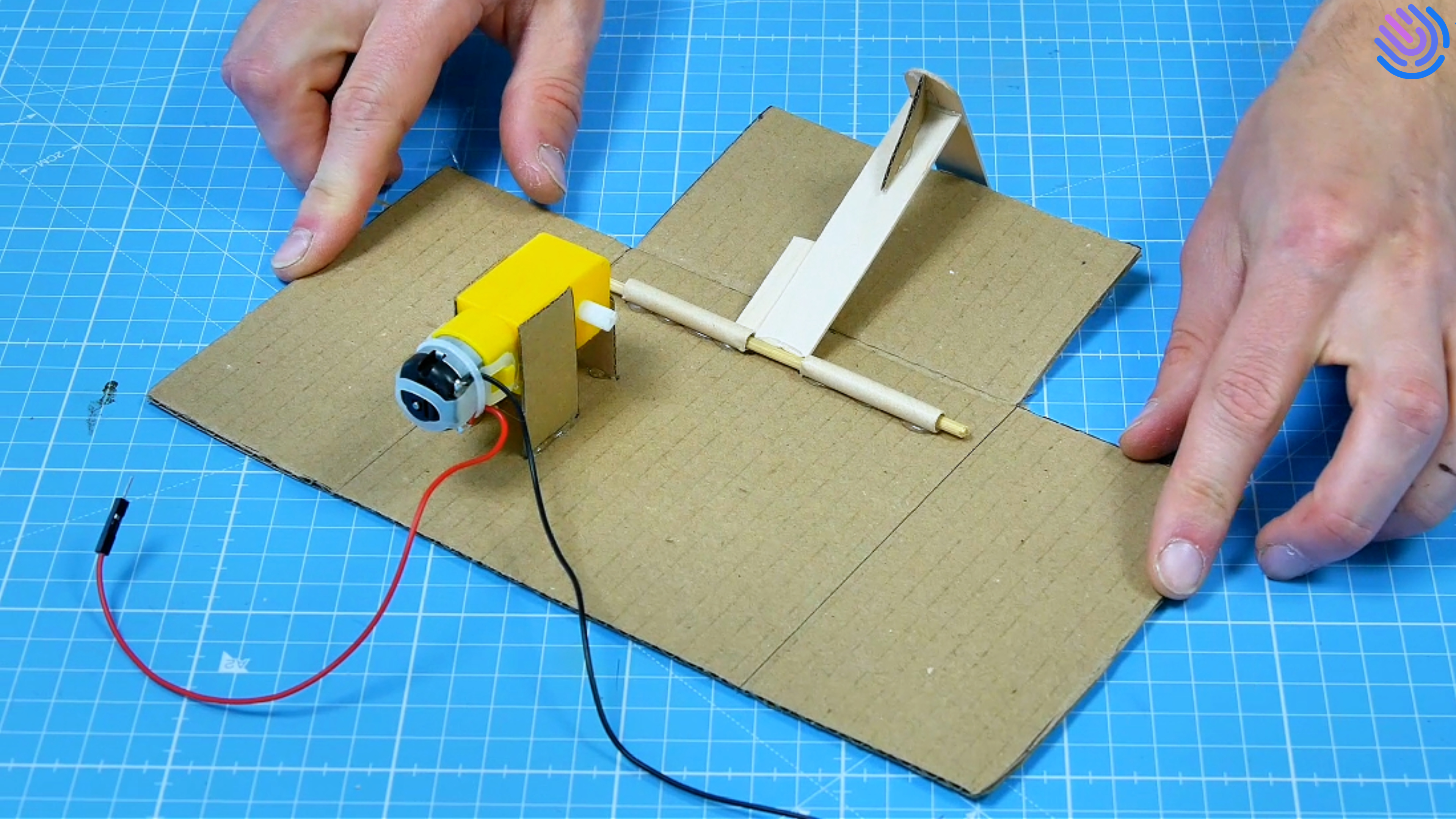

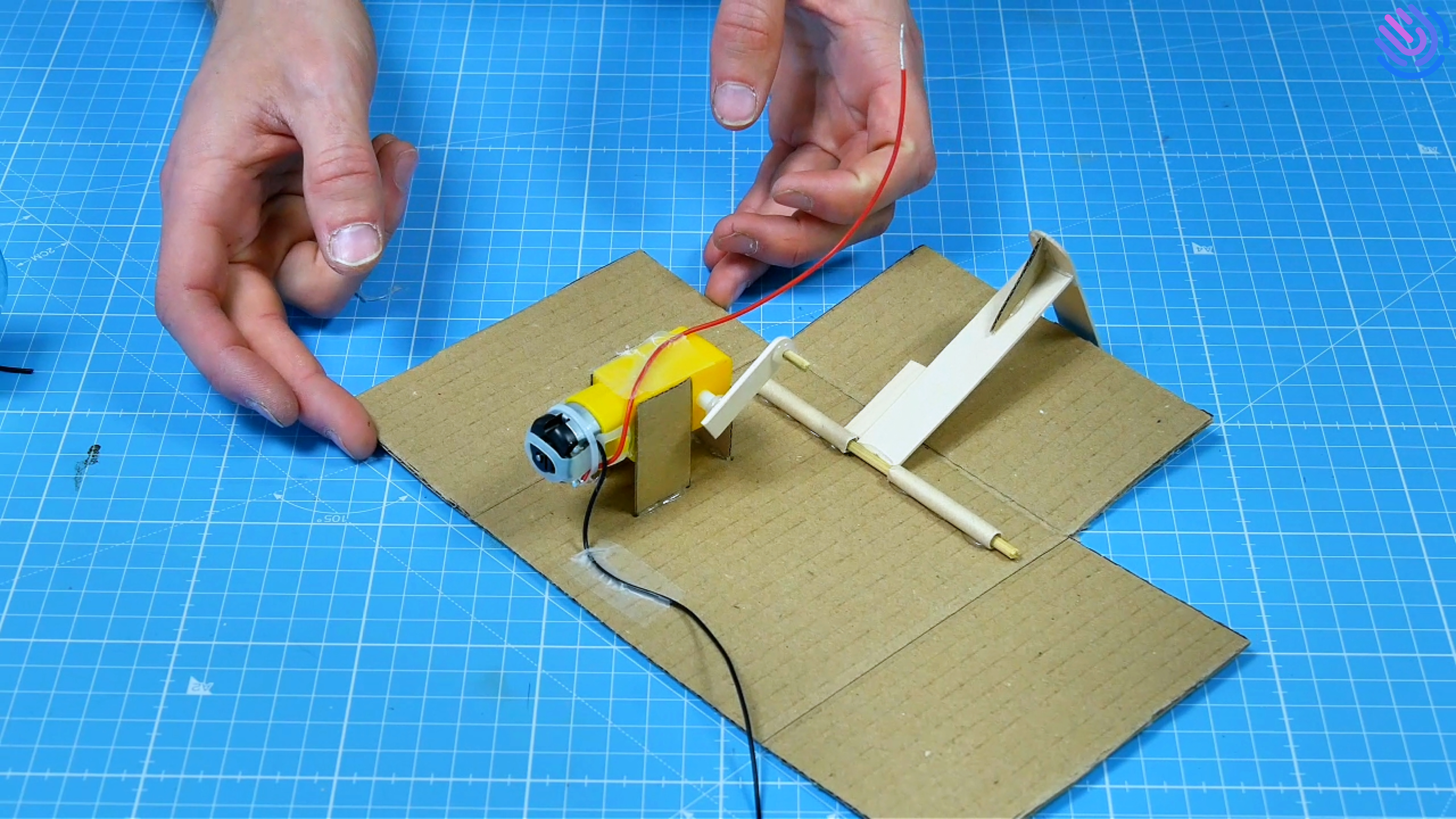

Colle le tout sur ta base, précisément à l’emplacement indiqué sur le patron.
💡 L’astuce de Matthieu
Pour être vraiment précis, tu peux reporter les mesures du patron sur ta base en perçant à travers le patron avec un crayon.
Étape 9

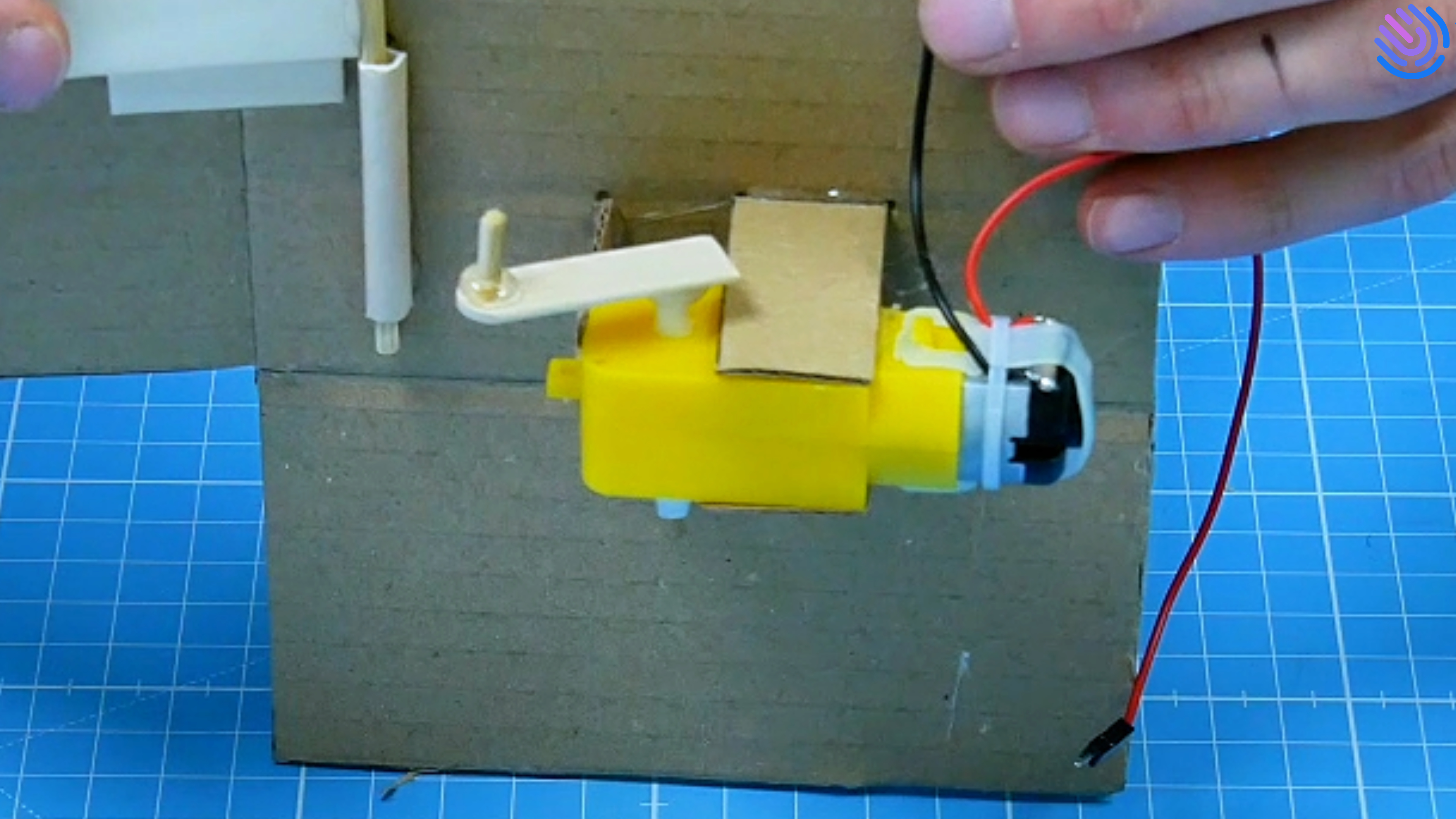

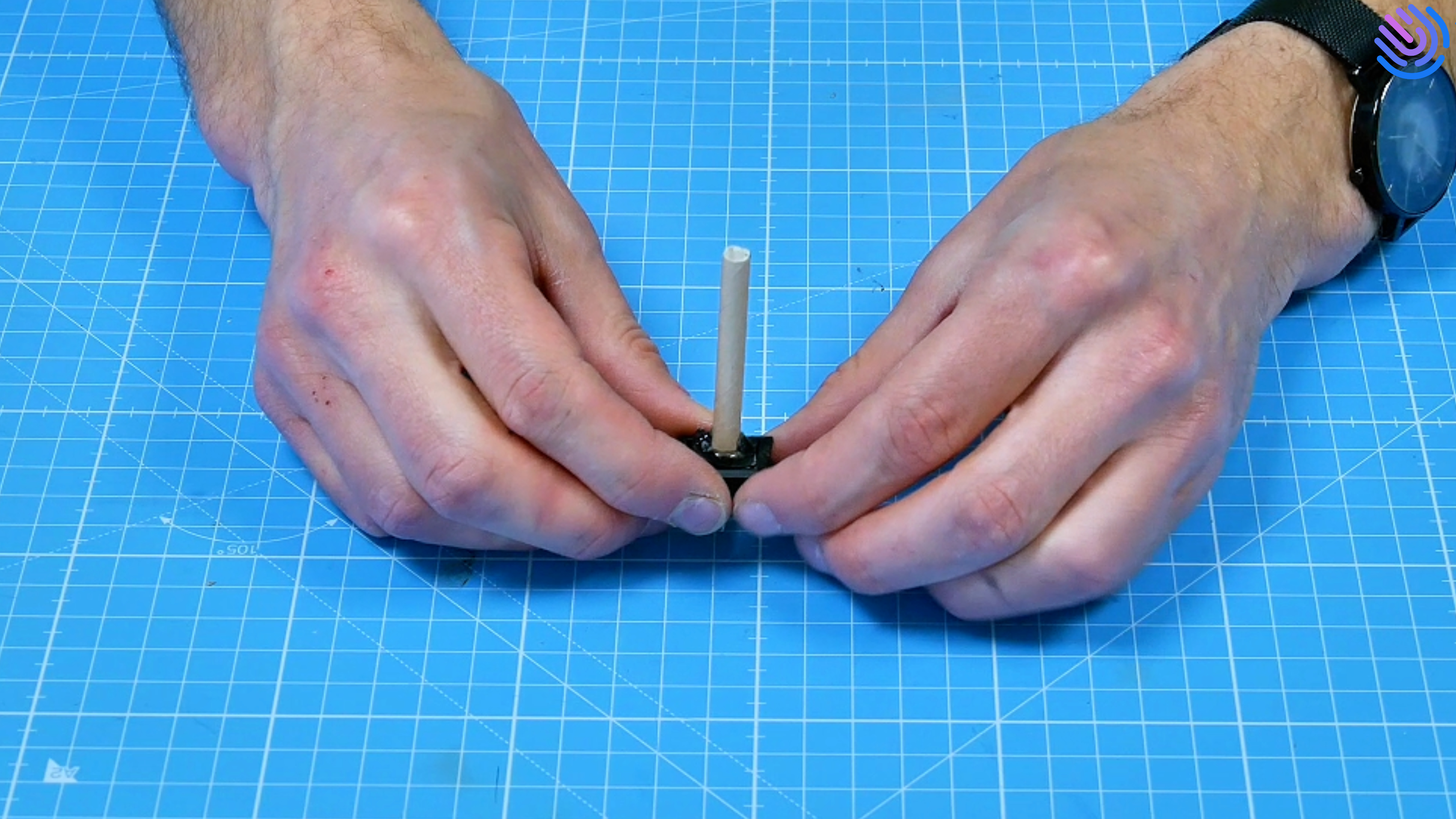

Coupe un morceau de petit bâtonnet en bois de 3,5cm, puis colle le côté du bord plat à l’axe du moteur.
💡 L’astuce de Matthieu
Sois généreux sur la colle, cette partie est fragile. Et laisse le sécher en position basse, pour ne pas gêner la rotation une fois sec.
Étape 10
Coupe un petit morceau de pic à brochette de 1 cm, et colle-le à l’extrémité du levier comme indiqué.
💡 L’astuce de Matthieu
Sois également généreux sur la colle, cette partie est fragile.
Étape 11

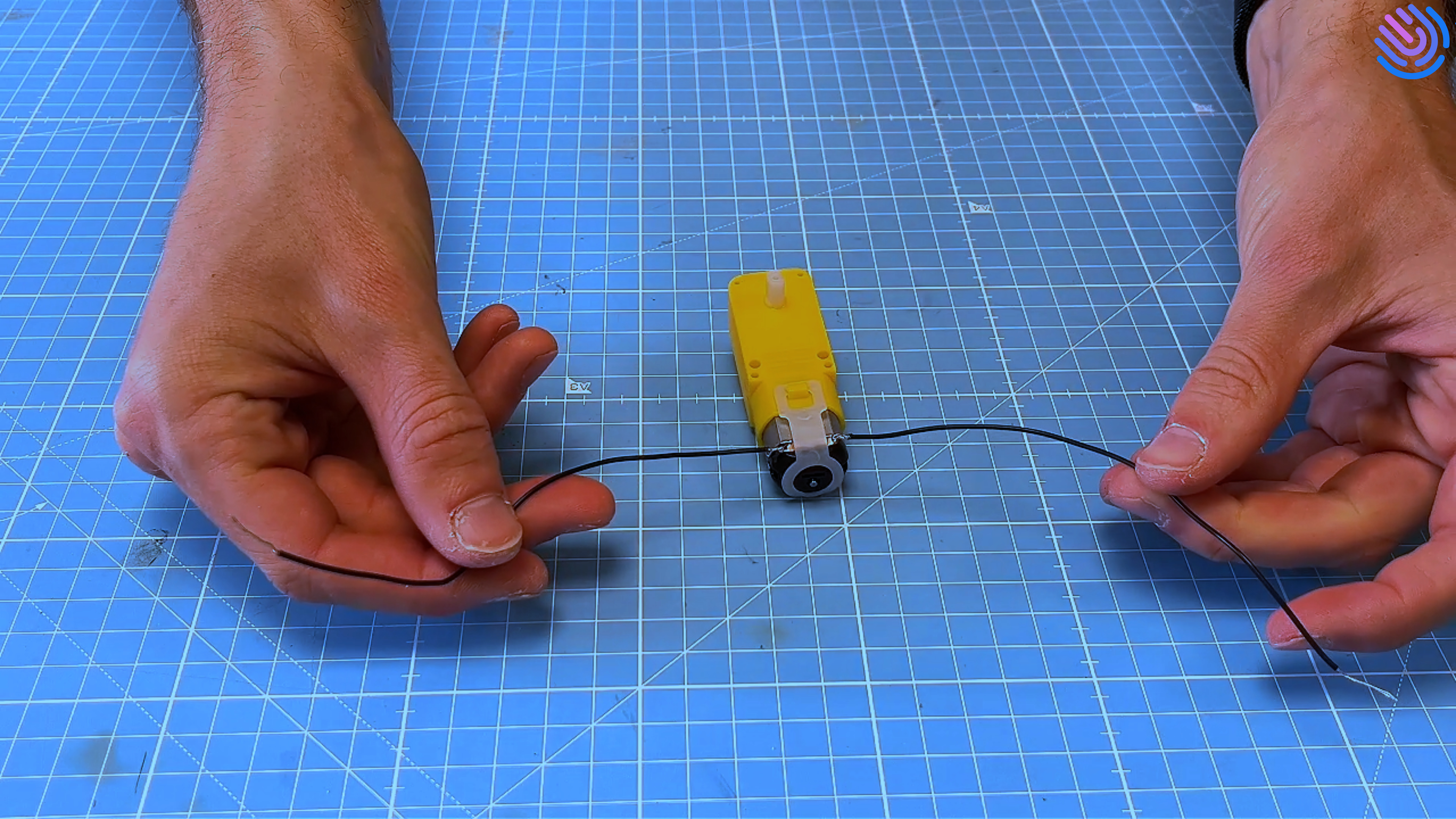

Coupe deux morceaux de fil électrique de 15cm et dénude les : pince la gaine en plastique à environ 2 cm de l’extrémité avec tes ciseaux, sans le couper, puis retire-la délicatement. Puis connecte les au moteur.
💡 L’astuce de Matthieu
Tu peux t’entraîner sur un morceau de fil électrique inutile avant ! Pense à torsader les brins du fil entre eux.
Étape 12
Colle les fils du moteur l’un à l’opposé de l’autre avec du ruban adhésif comme indiqué.
Étape 13
Le coffre

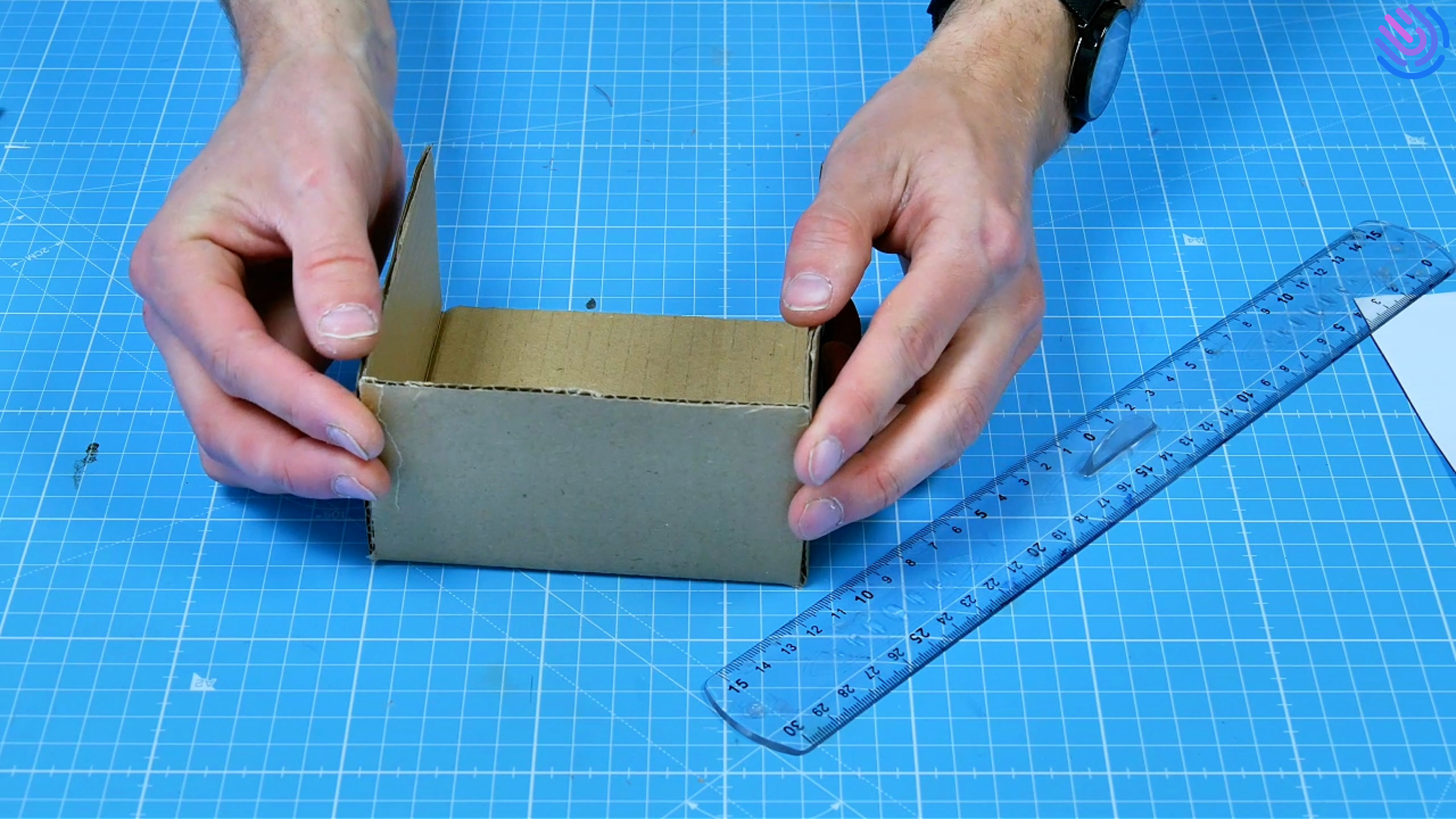

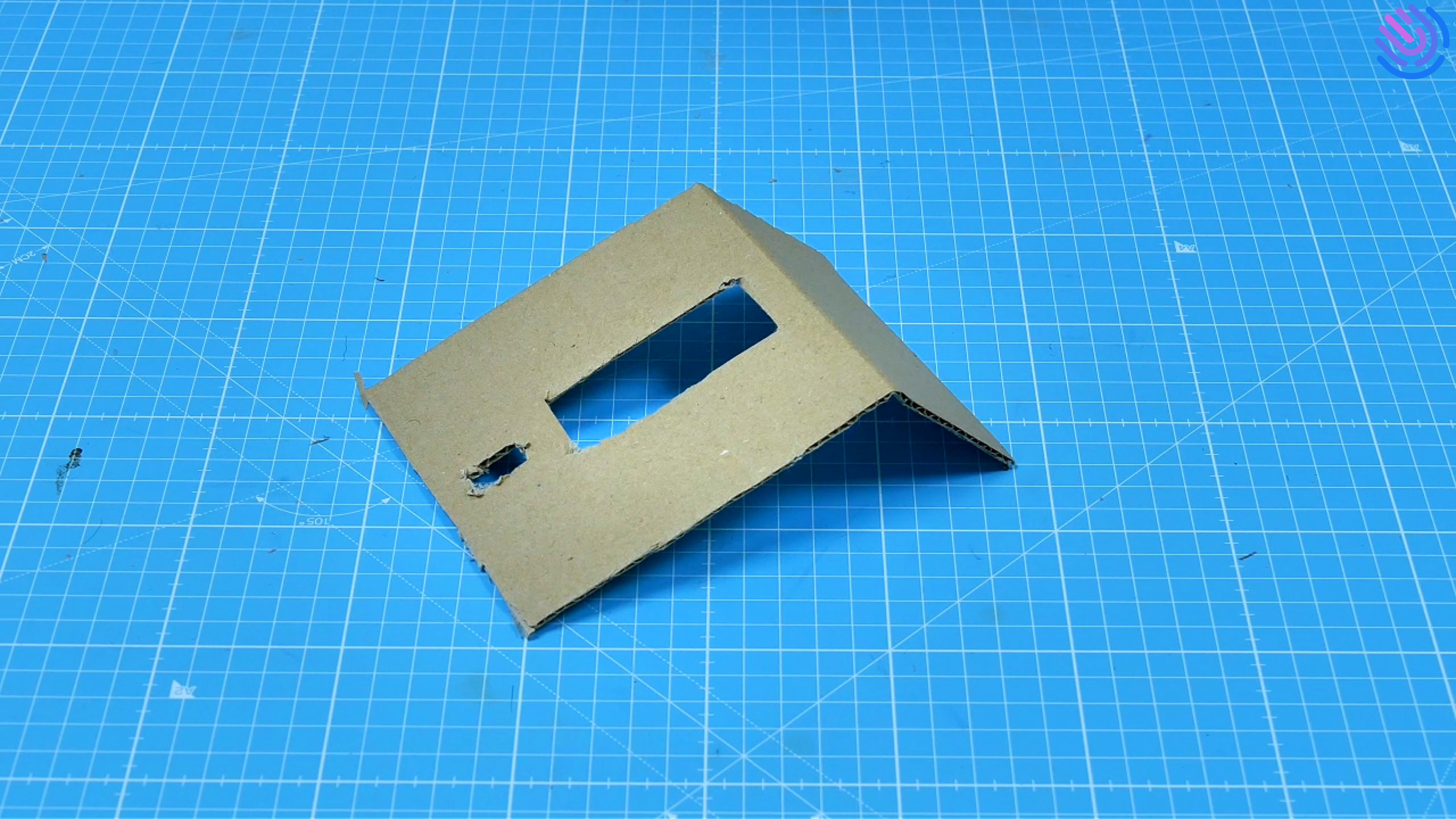

Reporte et découpe le haut de la boîte n°5 sans oublier de percer les fenêtres. Plie ses rabats en t’aidant d’une règle.
⚠️ Sécurité avant tout
Pour percer les fenêtres, tu peux faire un trou délicatement dedans avec un crayon puis découper précisément aux ciseaux.
Étape 14
Coupe un morceau de paille de 5 cm et colle-le sur l’interrupteur bien droit par rapport à la partie mobile, sans gêner son actionnement.
Étape 15

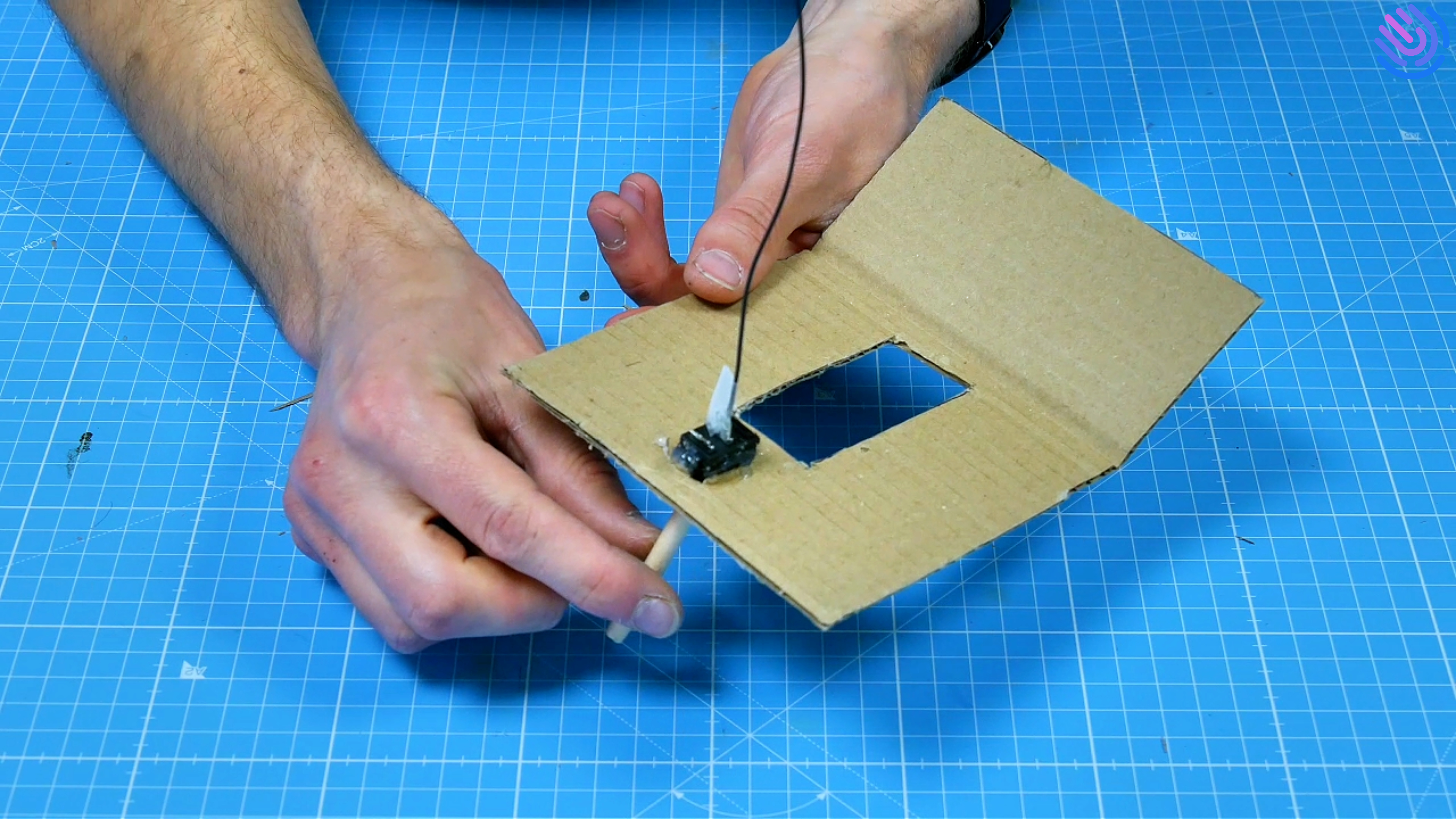

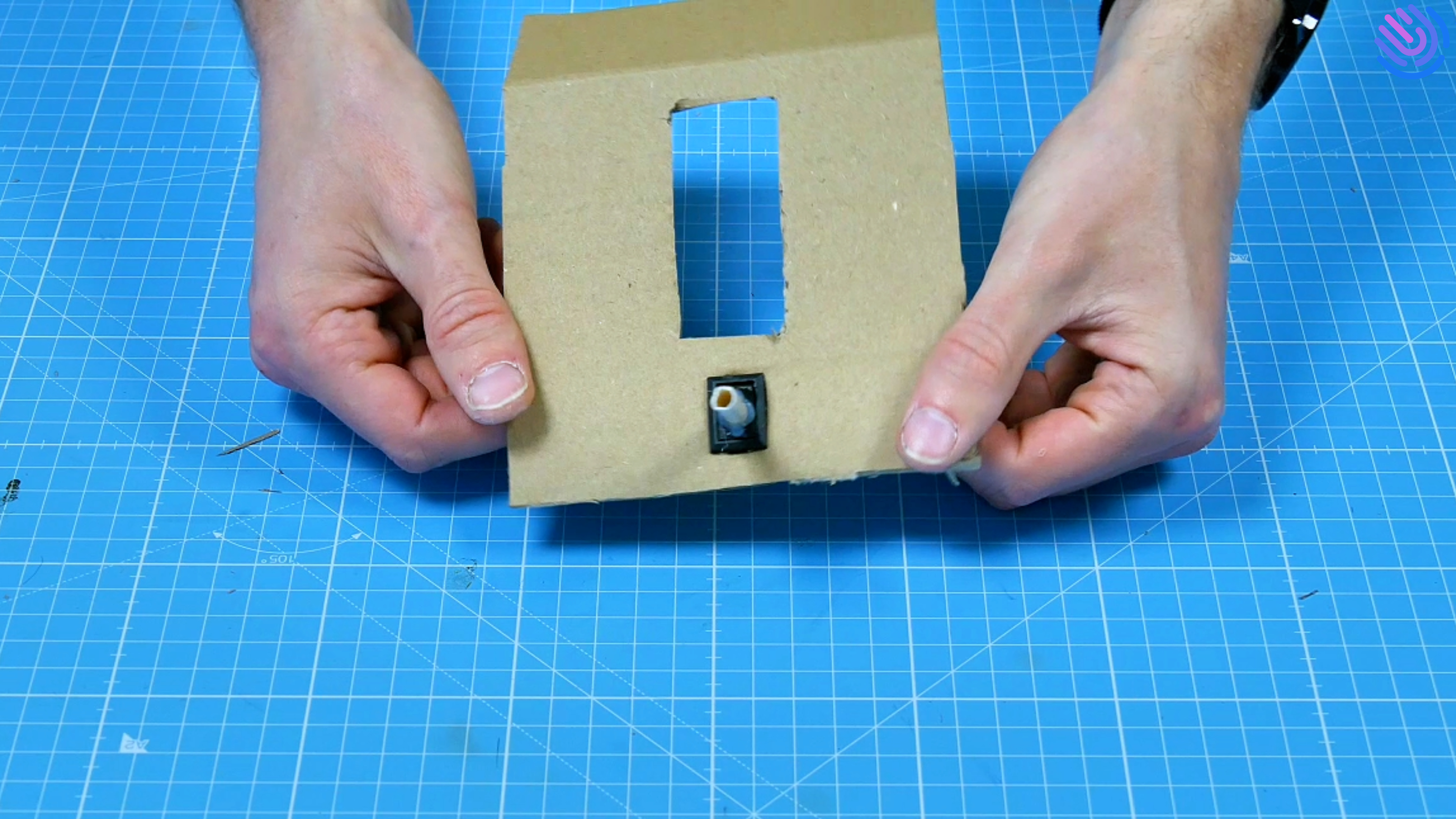

Insère et colle l’interrupteur dans le coffre, bien droit, avec le “O” vers l’extérieur de la boîte et le “I” vers l’intérieur.
Étape 16
Le circuit électrique
Coupe un morceau de fil électrique de 15 cm, et dénude ses extrémités. Puis attache un côté à une patte de l’interrupteur. Insère-le dedans, puis torsade proprement autour et sécurise avec du scotch.
Étape 17
Attache un fil qui vient du moteur à la patte restante de l’interrupteur comme précédemment.
Étape 18

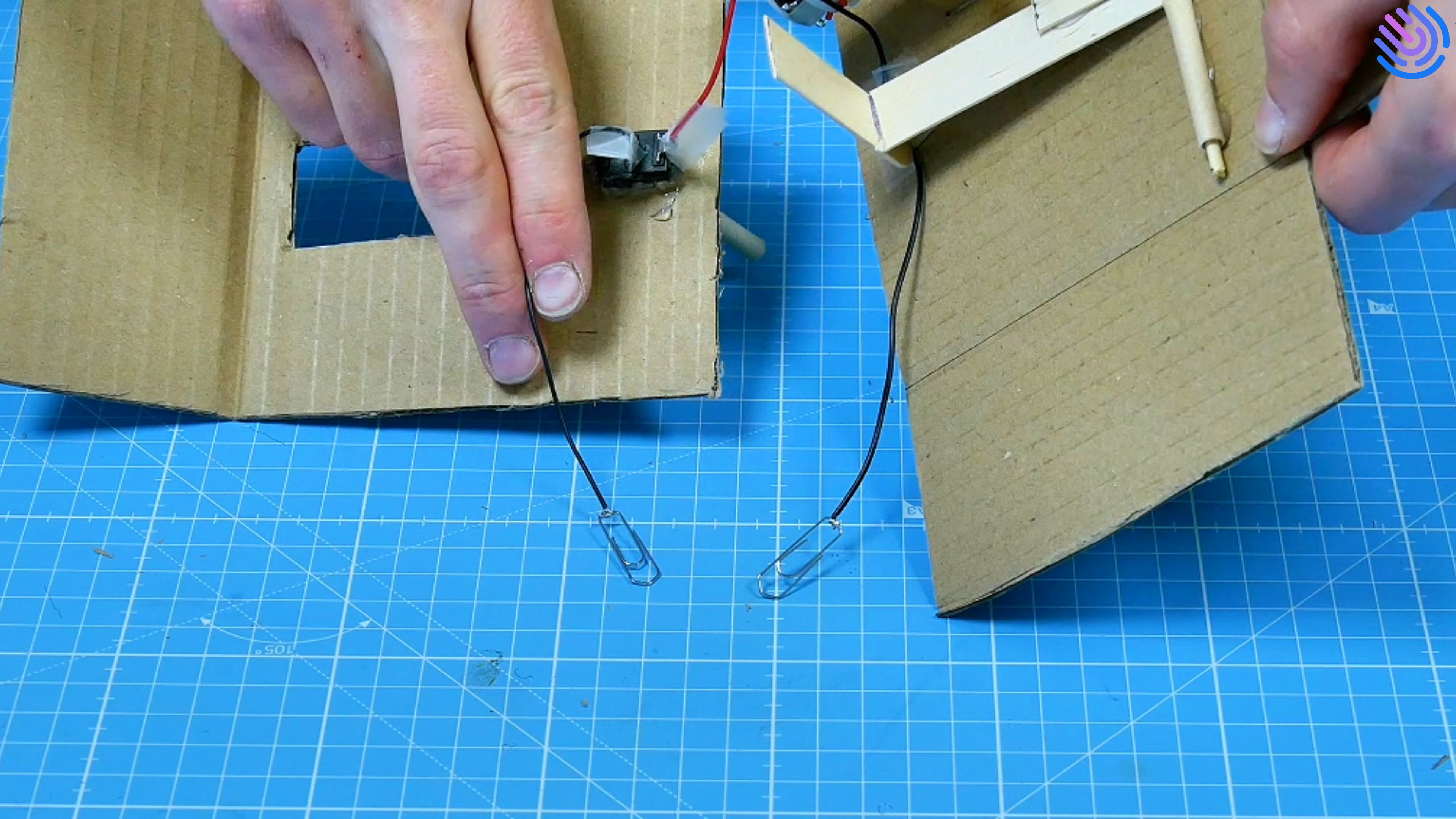

Noue un trombone au fil électrique libre du moteur, et un autre au fil qui provient de l’interrupteur.
Étape 19

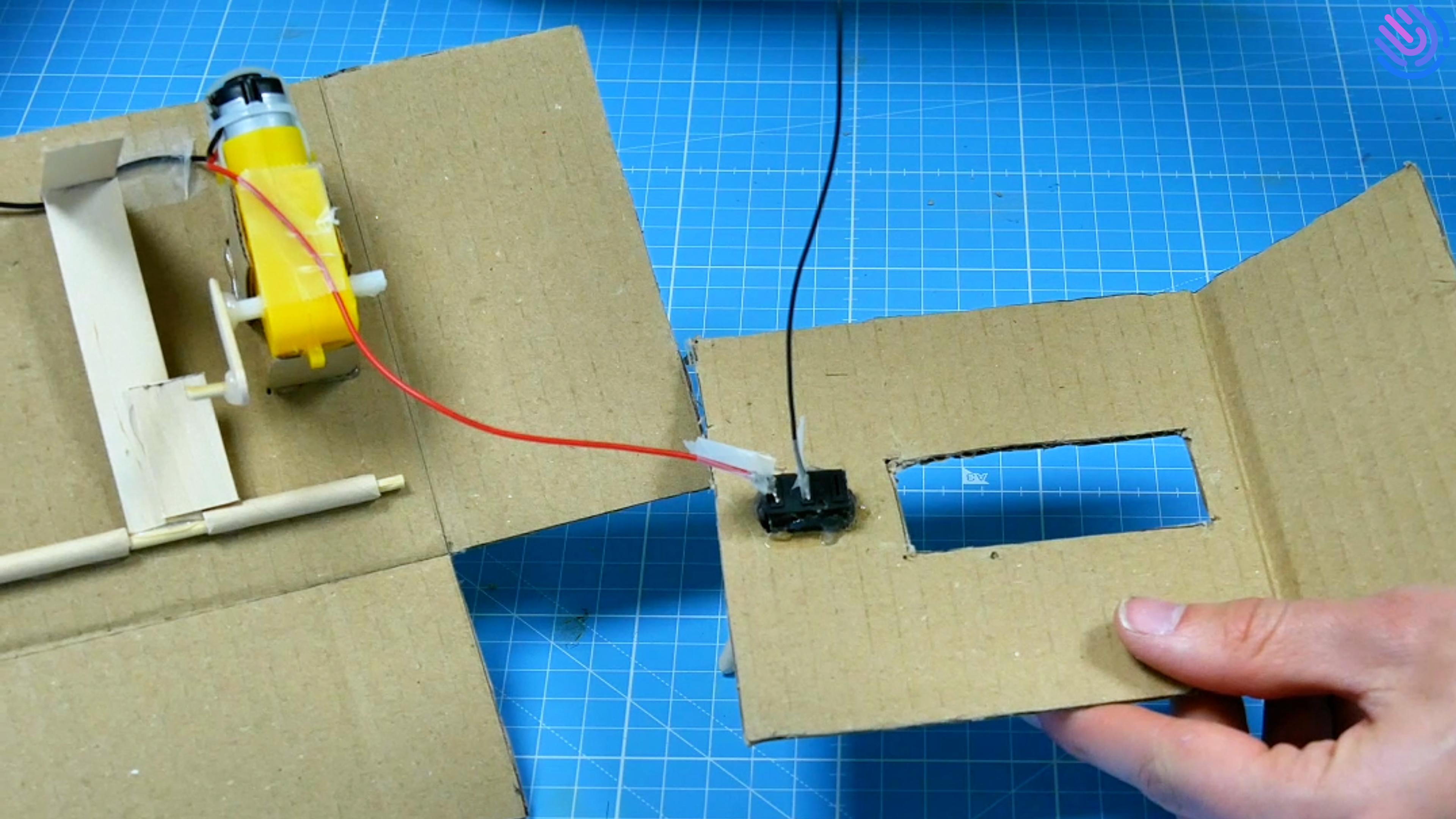

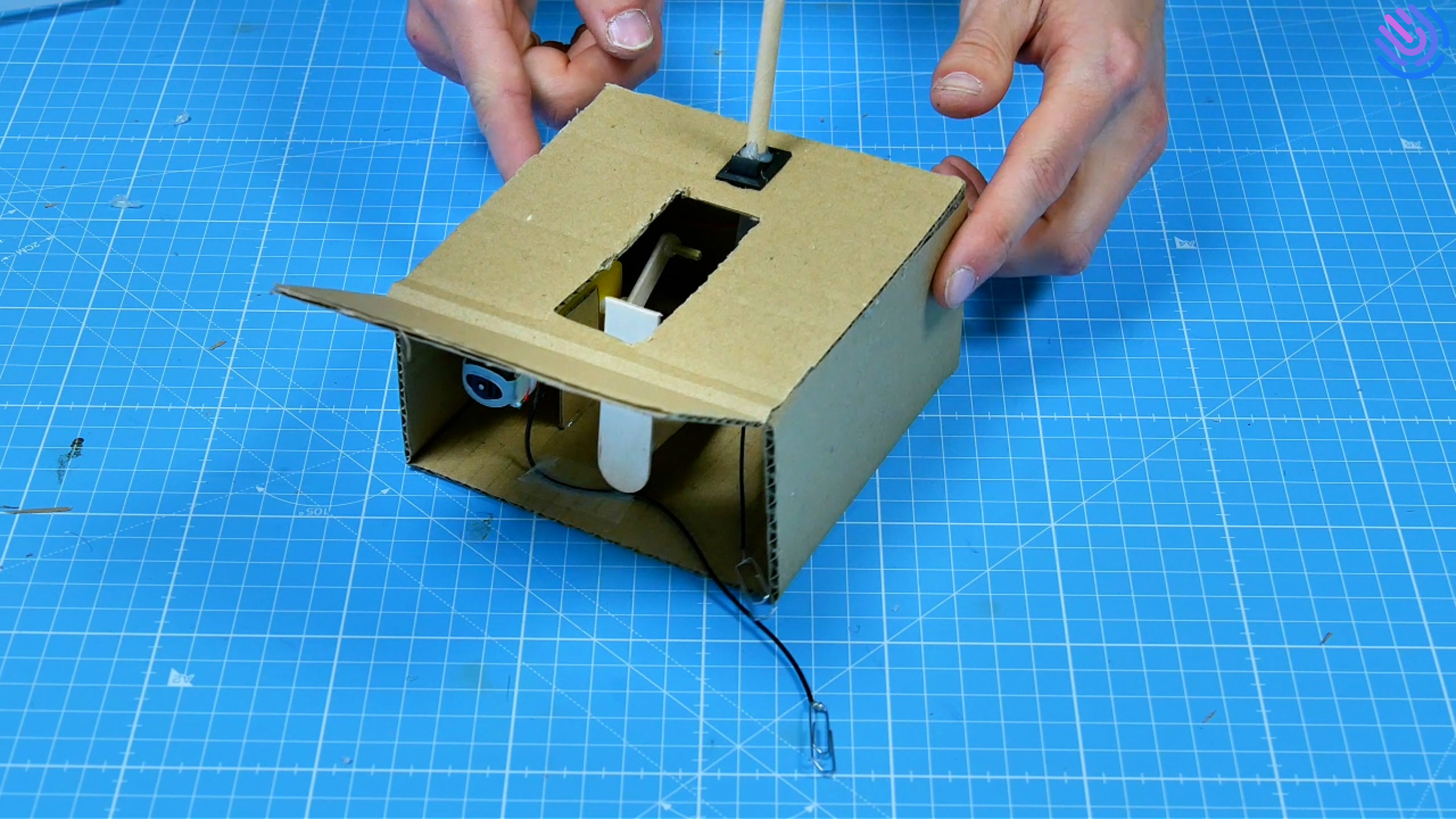

Assemble les deux parties du coffre en les collant l’une sur l’autre proprement en faisant sortir les fils avec des trombones par la trappe arrière.
Étape 20
Les piles

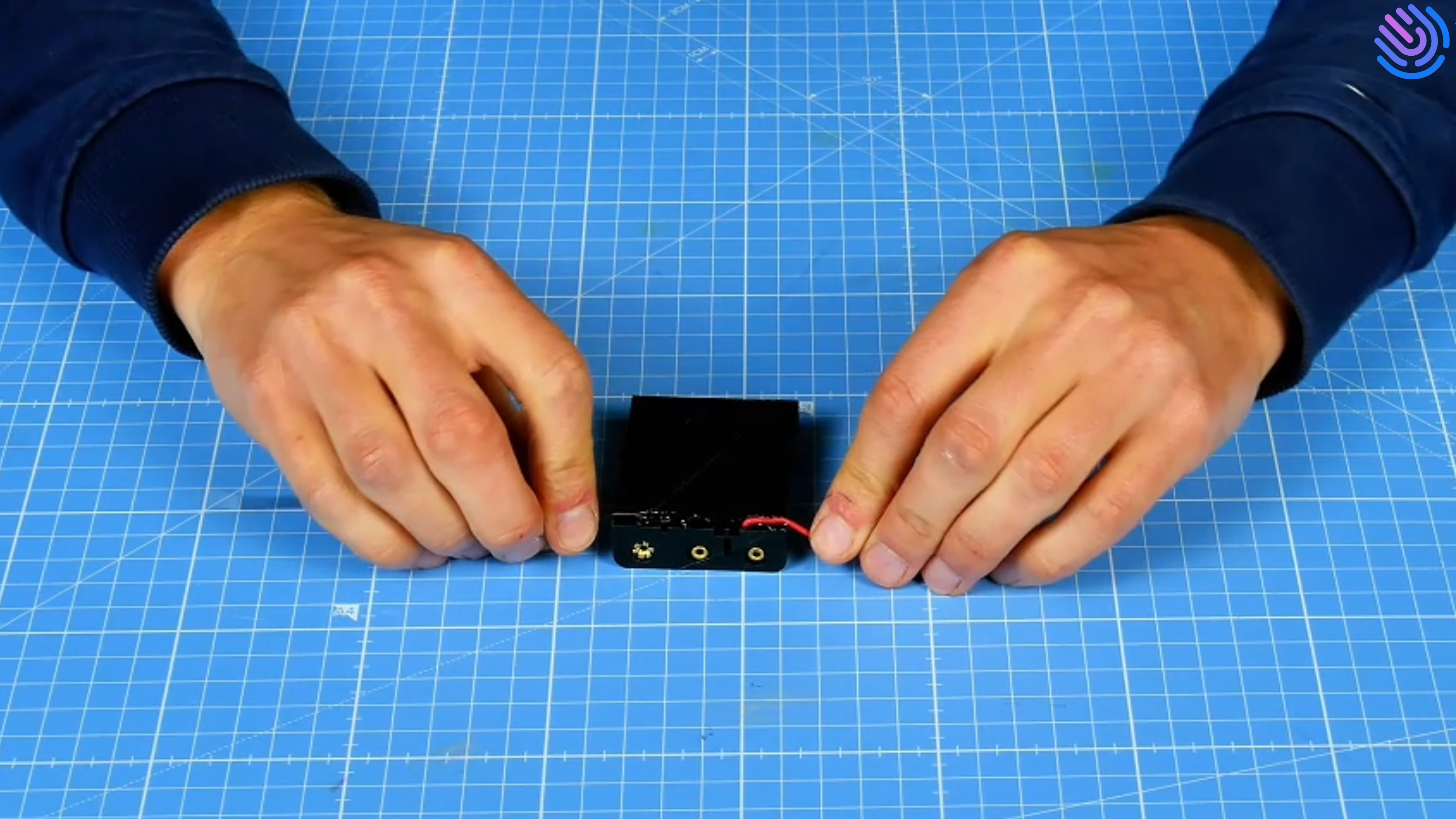

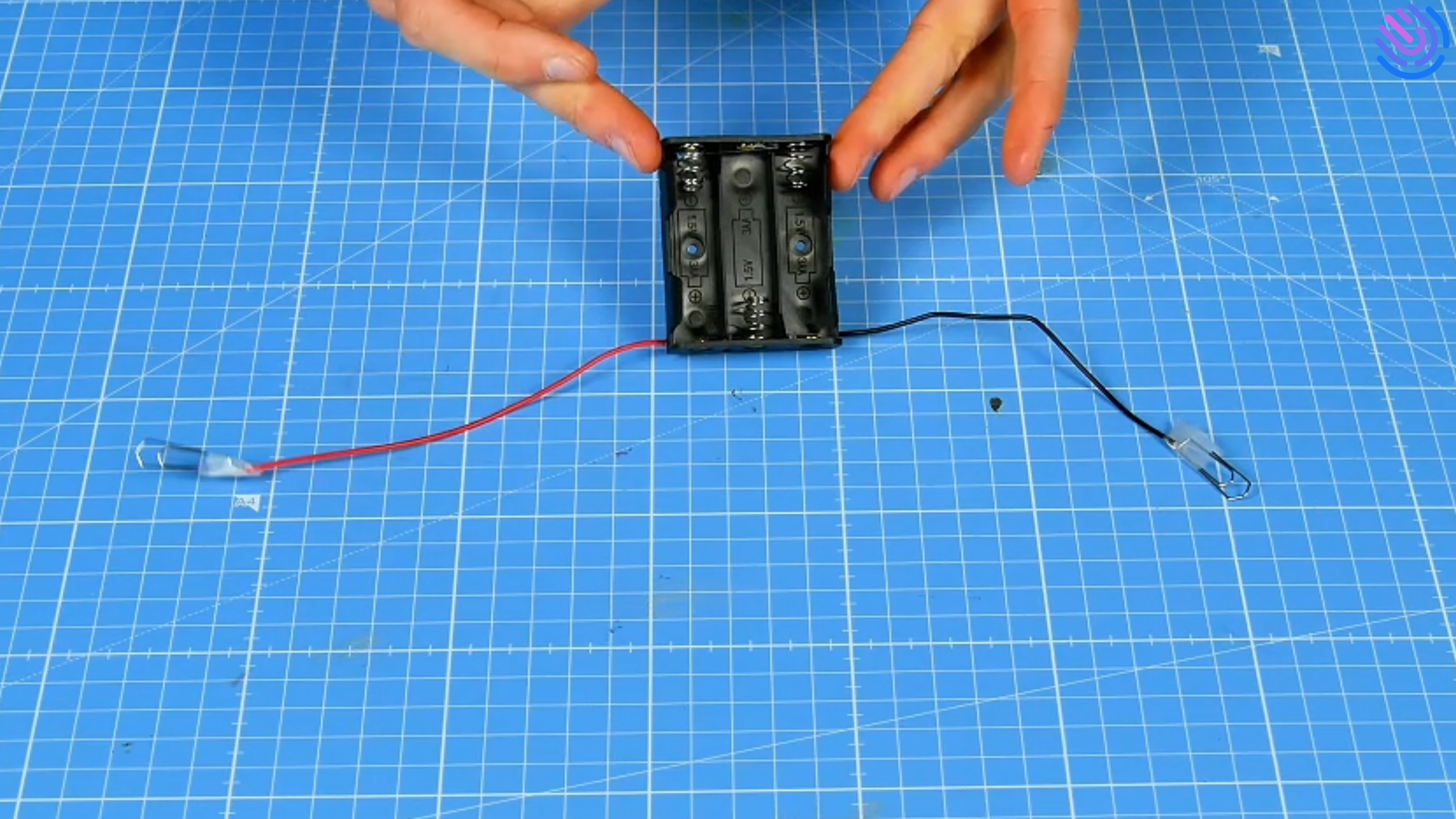

Si besoin, dénude les fils du boîtier de piles, et colle-les l’un à l’opposé de l’autre pour éviter tout court-circuit.
⚠️ Sécurité avant tout
Pense à toujours retirer les piles du boîtier pendant tes manipulations.
Étape 21
Enroule chacun des fils du boîtier autour d'un trombone, sans oublier de les sécuriser avec du scotch.
Étape 22

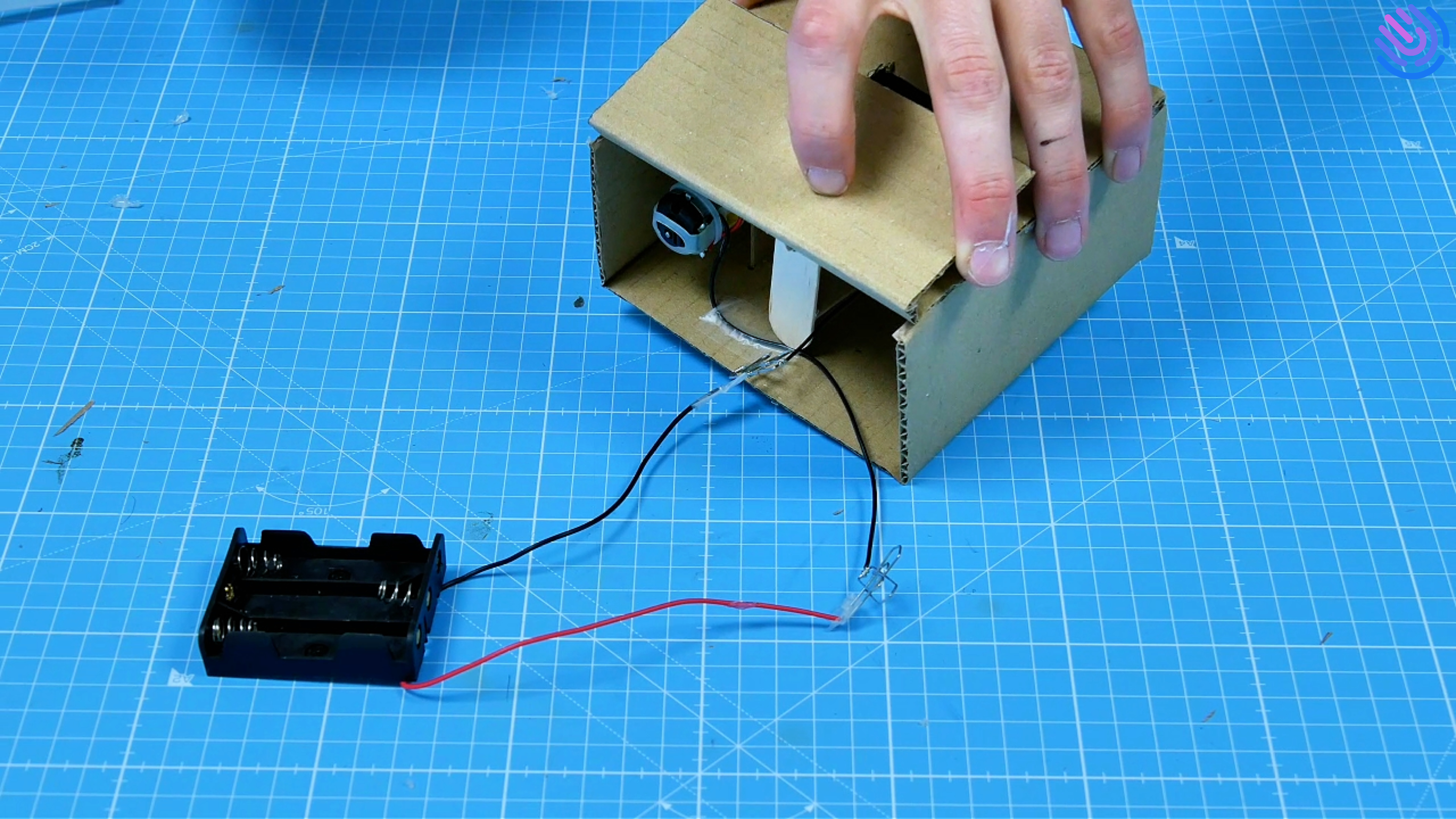

Glisse le boîtier de piles dans la boîte et coince les trombones dans ceux provenant de l’interrupteur et du moteur avec ceux des piles.
⚠️ Sécurité avant tout
Attention à ce que les trombones provenant des piles ne se touchent pas entre eux pour éviter les courts circuits.
🔬 Tests et expérimentations
Vérification de sécurité 🚨
Avant de mettre le système sous tension, vérifie bien ton circuit : assure-toi que les trombones ne se touchent pas entre eux pour éviter tout court-circuit.
Met l’interrupteur en position “OFF” vers l’extérieur de la boîte”.
Insère les piles dans le boîtier
Ajustement du mécanisme ⚙️
Actionne l’interrupteur pour mettre le circuit en marche.
Que se passe-t-il ?
Si le moteur tourne dans le mauvais sens (le bras ne sort pas et le moteur se bloque), pas de panique ! Il te suffit d'inverser le branchement des trombones reliés aux piles.
Si le bras se bloque en heurtant l’interrupteur, c’est qu’il est trop grand : réduit le de 2mm puis teste à nouveau. Recommence jusqu’à ce que le mécanisme fonctionne.
Si le moteur tourne sans arrêt et que le bras n’actionne pas l’interrupteur, c’est qu’il est trop petit : colle au bout une petite plaque de carton pour l’agrandir.
Le fonctionnement final 🕹️
Normalement, quand tu actionnes l’interrupteur, le petit bras mécanique sort du coffre, vient appuyer sur l'interrupteur pour le désactiver lui-même, puis rentre se cacher. Tu verras qu'il est impossible de garder l’interrupteur activé, la boîte gagnera toujours !
Si tout fonctionne bien tu peux refermer la trappe avec du ruban adhésif pour améliorer le style.
⚛️ La science derrière le fun
📦 Comment la boîte réussit-elle à s'éteindre toute seule ?
Tout commence par un circuit électrique simple. Quand tu actionnes l’interrupteur, tu "fermes" le circuit : le courant électrique peut alors voyager depuis les piles jusqu'au moteur. Le moteur se met à tourner et entraîne avec lui le bras mécanique. Ce bras vient alors appuyer sur l'interrupteur, ce qui "ouvre" le circuit et coupe instantanément le courant !
🔬 Le secret du retour à la case départ : l'inertie
Si le courant est coupé au moment exact où le bras touche l'interrupteur, comment fait-il pour rentrer se cacher dans le coffre ? C'est grâce à ton motoréducteur (un moteur avec des petits engrenages qui lui donnent de la force) et au principe d'inertie. Le mouvement du bras a emmagasiné assez d'élan (l'inertie) pour que le mécanisme termine sa rotation et rentre se cacher à l'intérieur de la boîte, même sans électricité.
🎁Mission Bonus
Maintenant que ton mécanisme fonctionne parfaitement, il est temps de lui donner de la personnalité pour piéger ta famille et tes amis.
Étape 23

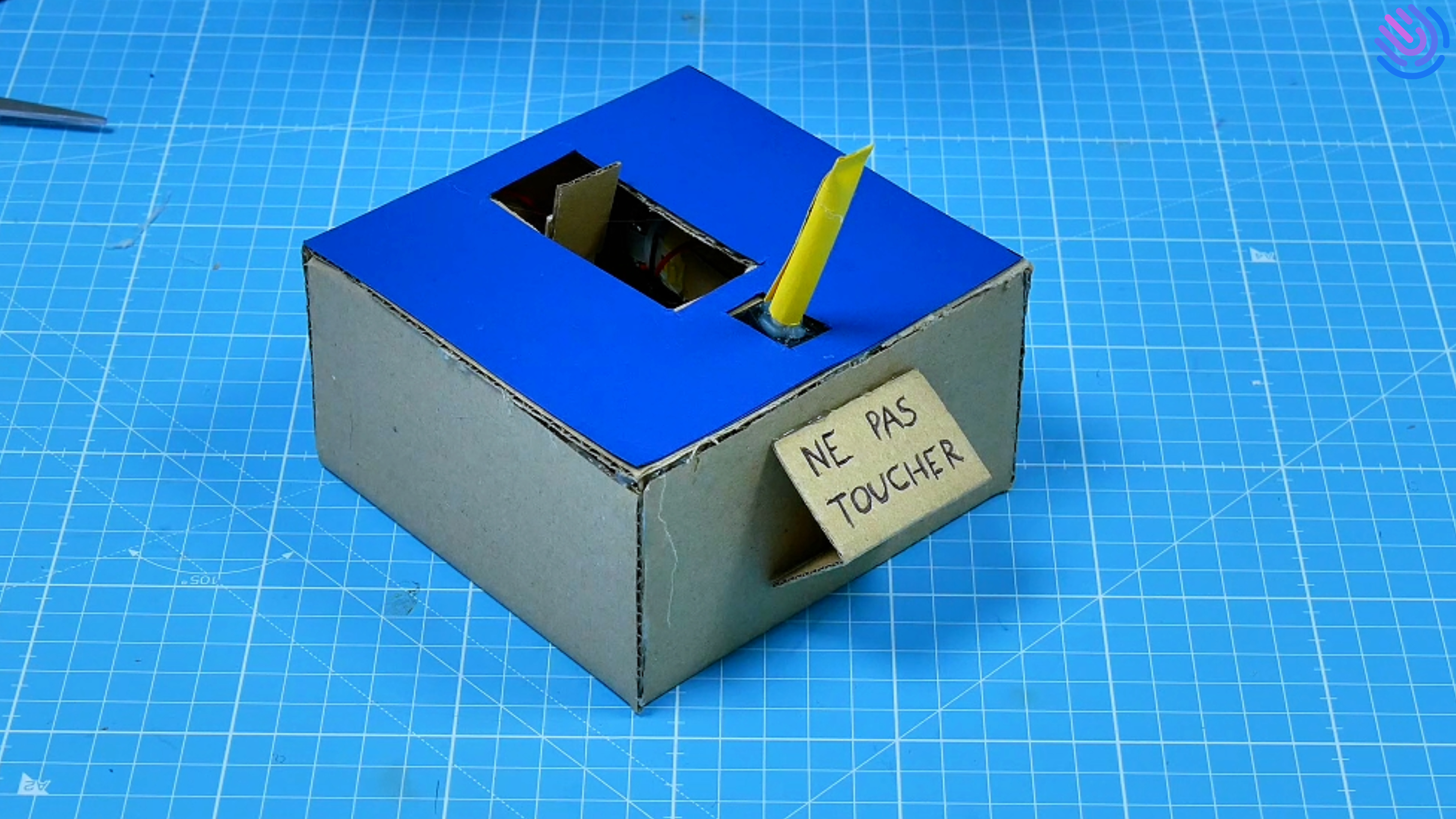

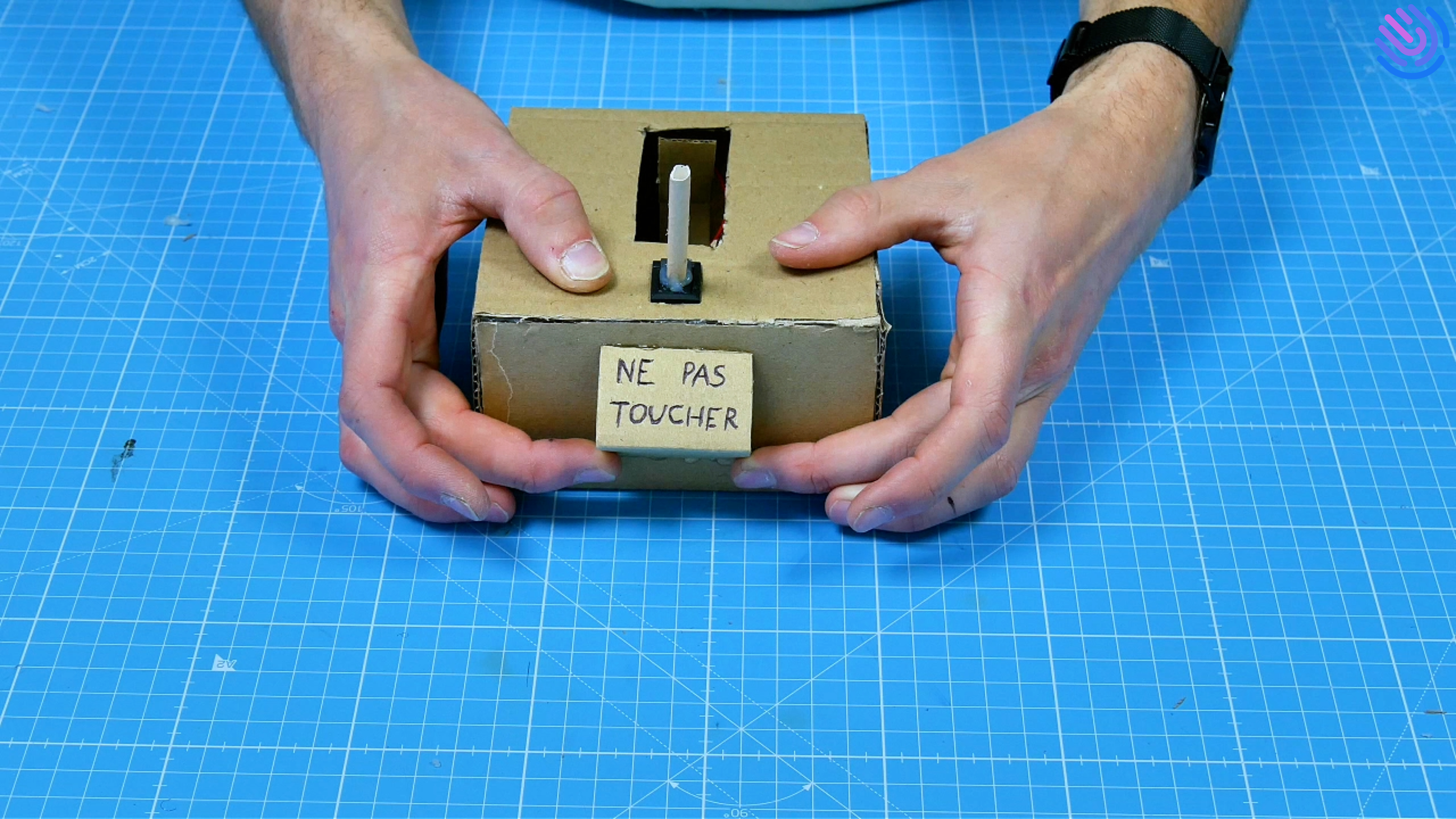

Crée une petite pancarte "NE PAS TOUCHER" ou "DANGER" avec du papier et des feutres, et colle-la juste à côté de l'interrupteur. Rien de tel pour donner envie aux autres d'appuyer !
Étape 24
Utilise de la peinture, des feutres ou du papier coloré pour transformer ta boîte en carton. Ça peut être un coffre-fort de pirate, un petit monstre effrayant ou une machine top secrète !
Durée de l'activité | 2h |
Notions abordées | Circuit ouvert/fermé, motorisation, mécanisme |
Compétences | Motricité fine, résolution de problèmes, démarche scientifique |
Thème principal | Mécanique, physique, ingénierie |
Âge recommandé | 9 ans, 10 ans, 11 ans, 12 ans, 13 ans, 14 ans, 15 ans, 16 ans |
Classes | CM1, CM2, 6ème, 5ème, 4ème, 3ème, 2nde |
Idéal pour | Activité à la maison, bricolage, DIY, atelier en classe, centre de loisirs, fête de la Science, école, collège, projet de groupe |
Points forts | Tutoriel facile, complet, guidé, ludique, concret, créatif |
