Liste de matériel complète
Consommables du kit
Le patron du kit
Du carton de récupération de 3mm d’épaisseur
2 mini miroirs adhésifs
2 pailles en papier
Un pic à brochette
Outils
Crayon
Règle
Ciseaux
Pistolet à colle
▶️Vidéo Tutoriel
📐Patron du kit
Suis les étapes ci dessous avec Matthieu qui te guidera avec simplicité !
Étape 1
Le tube coulissant

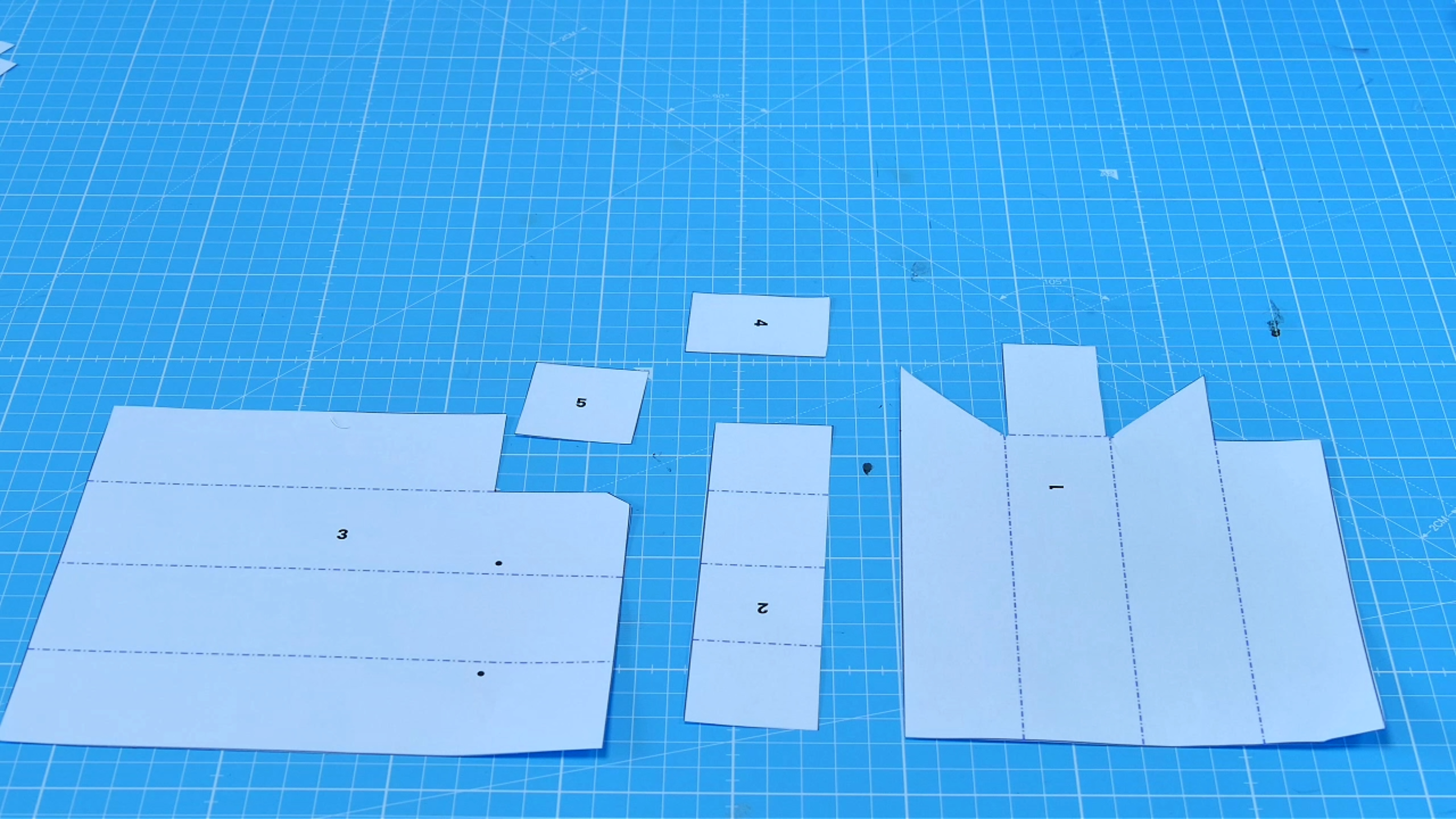

Commence par découper toutes les pièces du patron.
Étape 2

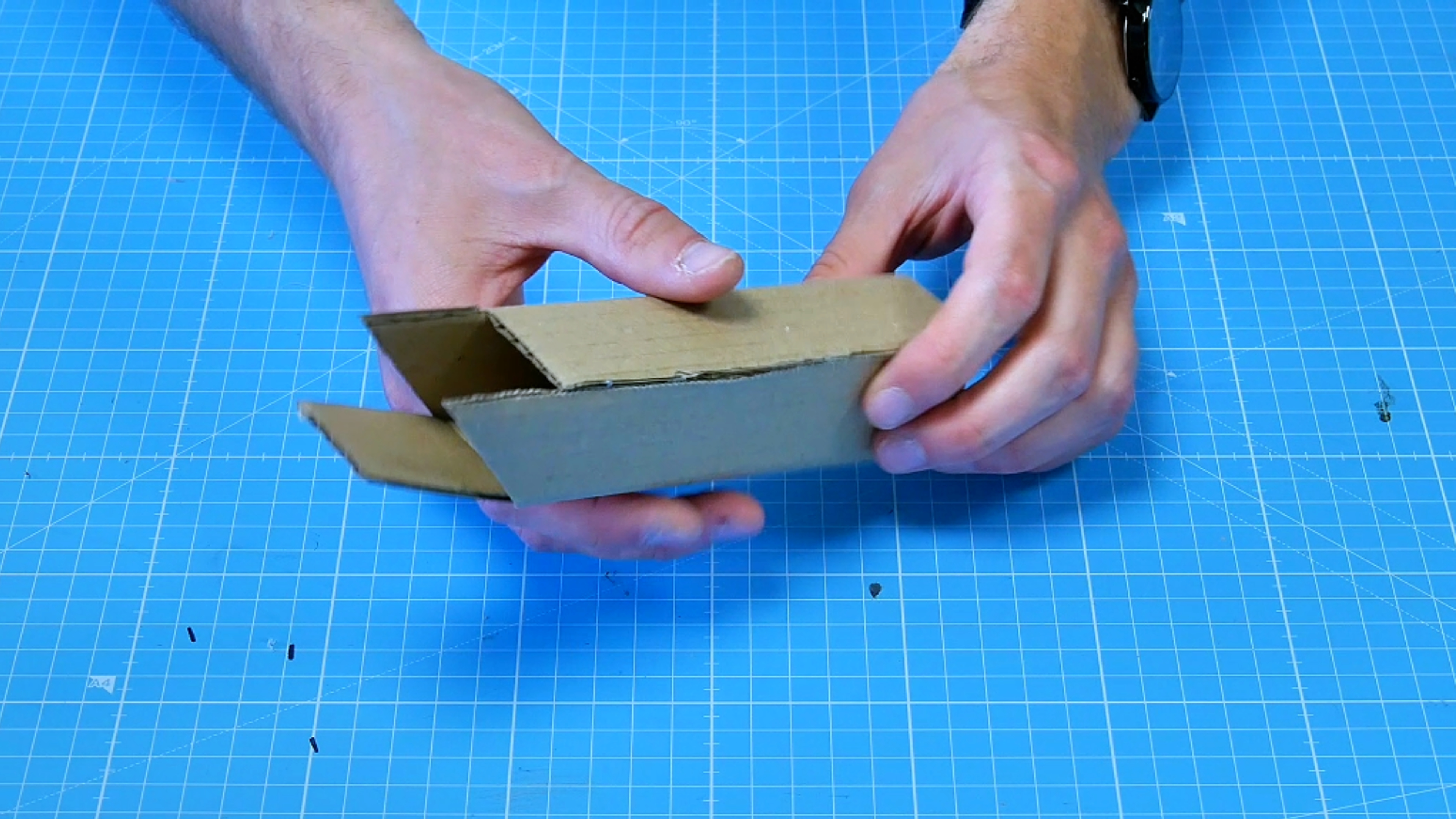

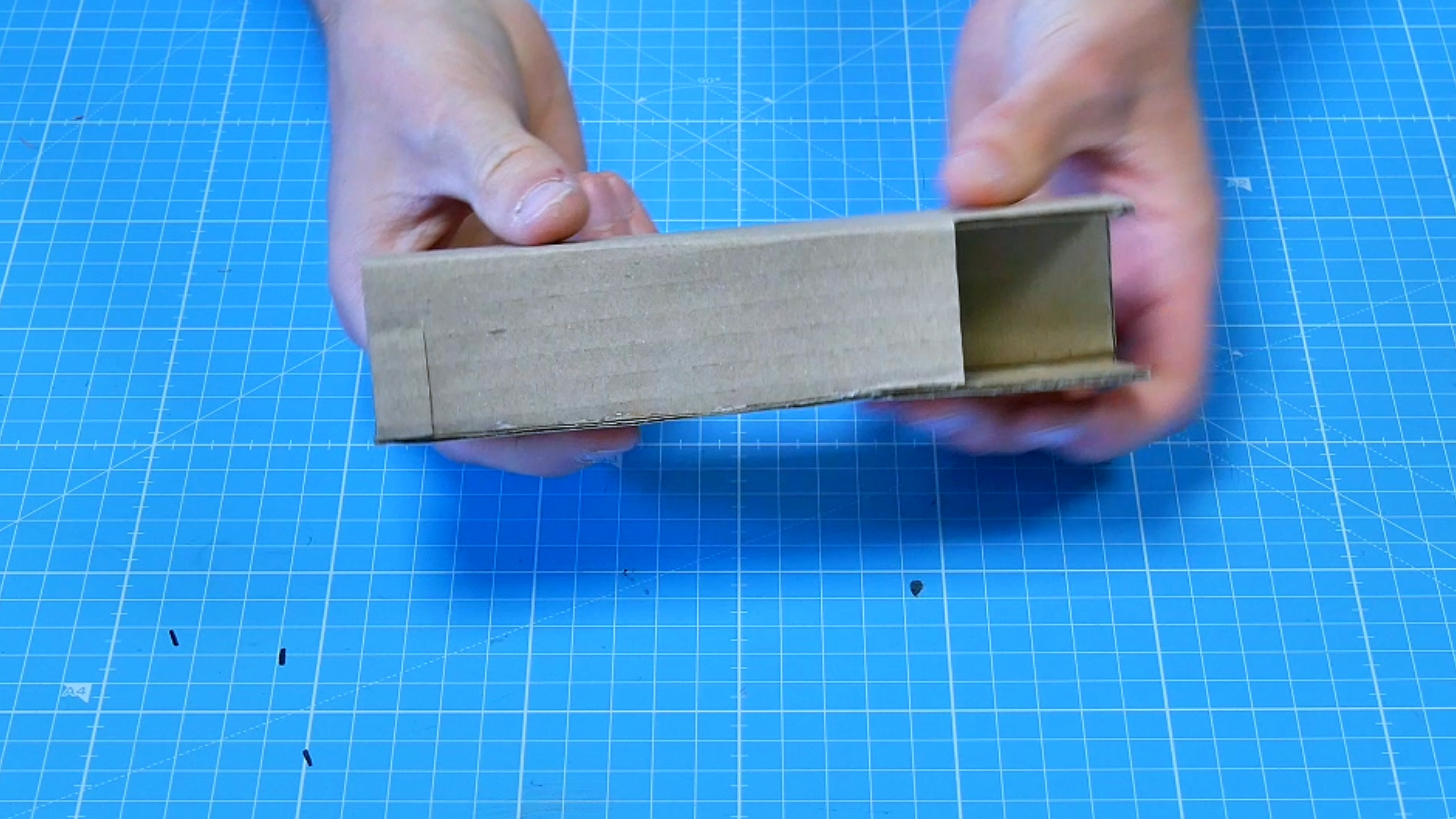

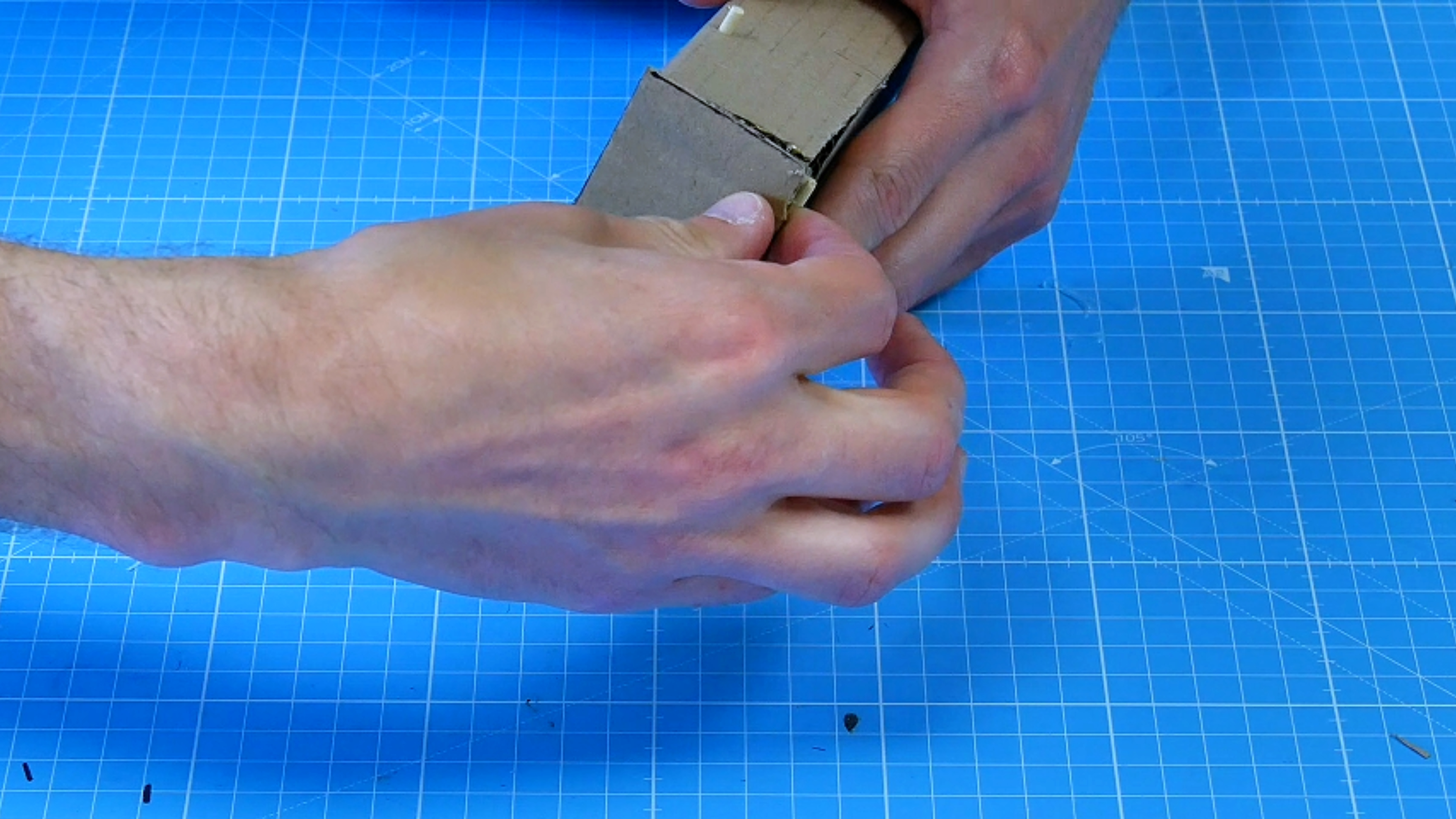

Reporte la pièce n°1 sur du carton de 3mm d’épaisseur et découpe-la. Puis plie-la le long des traits en pointillés du patron et colle le tube sur lui-même.
💡 L’astuce de Matthieu
Aide toi d’une règle pour plier le tube et pour qu’il soit bien carré.
Étape 3

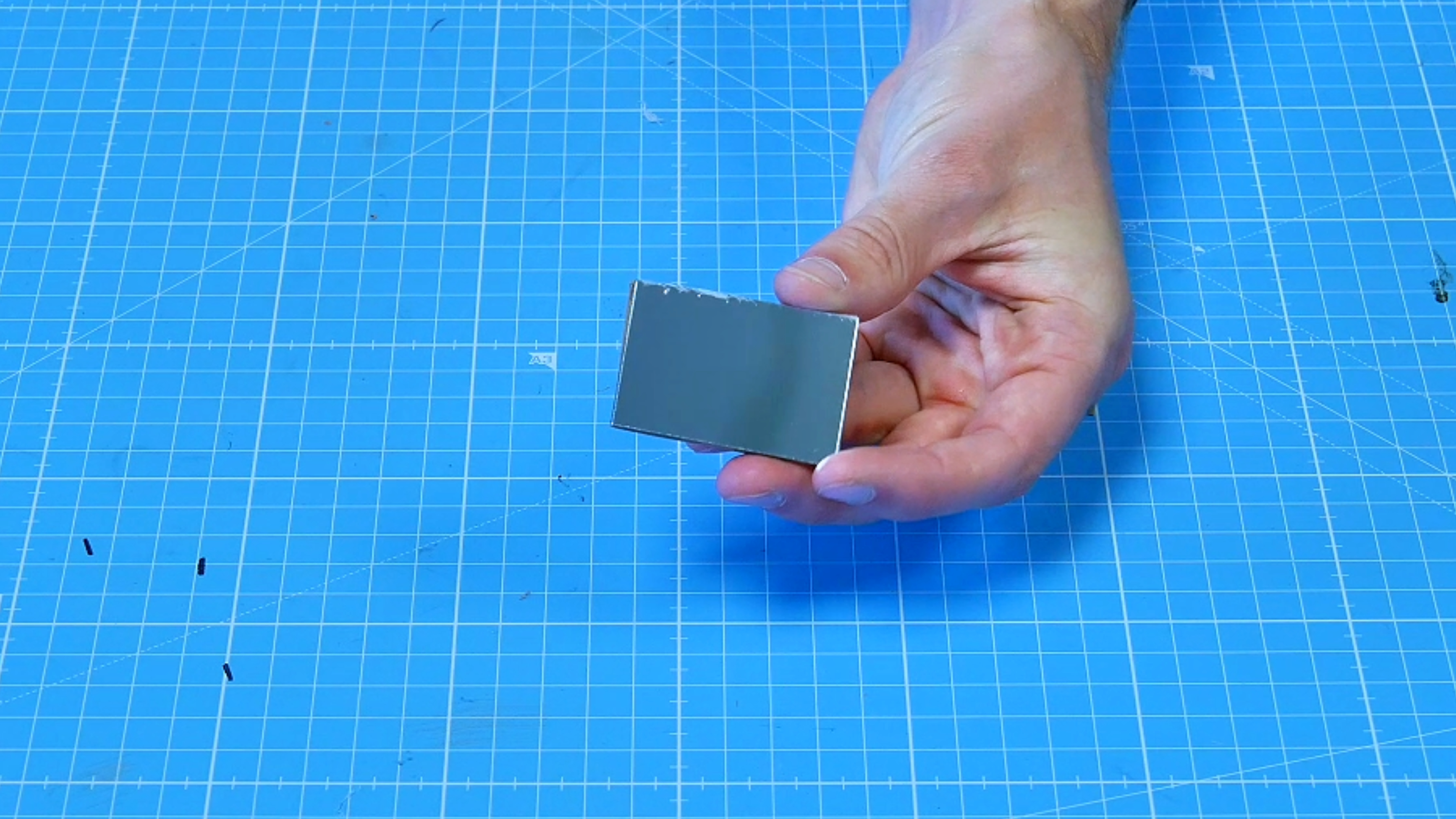

Découpe un premier rectangle dans un des miroir de 5 x 3,2cm de côtés. Retire l’adhésif dans son dos et colle le dans le tube. Puis pèle son adhésif de protection.
⚠️ Sécurité avant tout
Attention les bords du miroir peuvent être coupants.
Étape 4

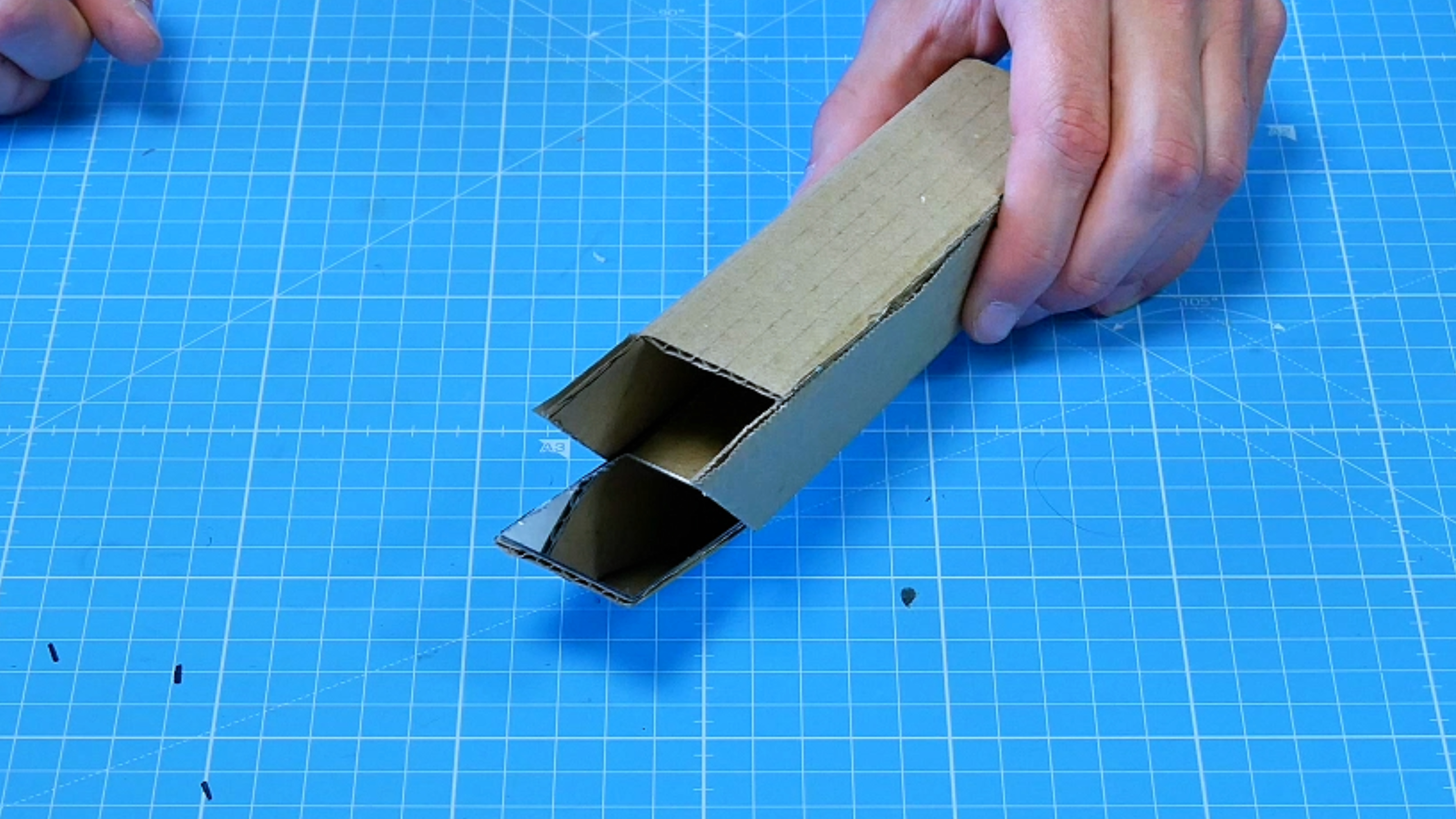

Replie et colle les rabats autour du miroir sans mettre de colle dessus.
❗ Erreur à ne pas faire
Essaye de ne pas déformer le miroir en le collant.
Étape 5

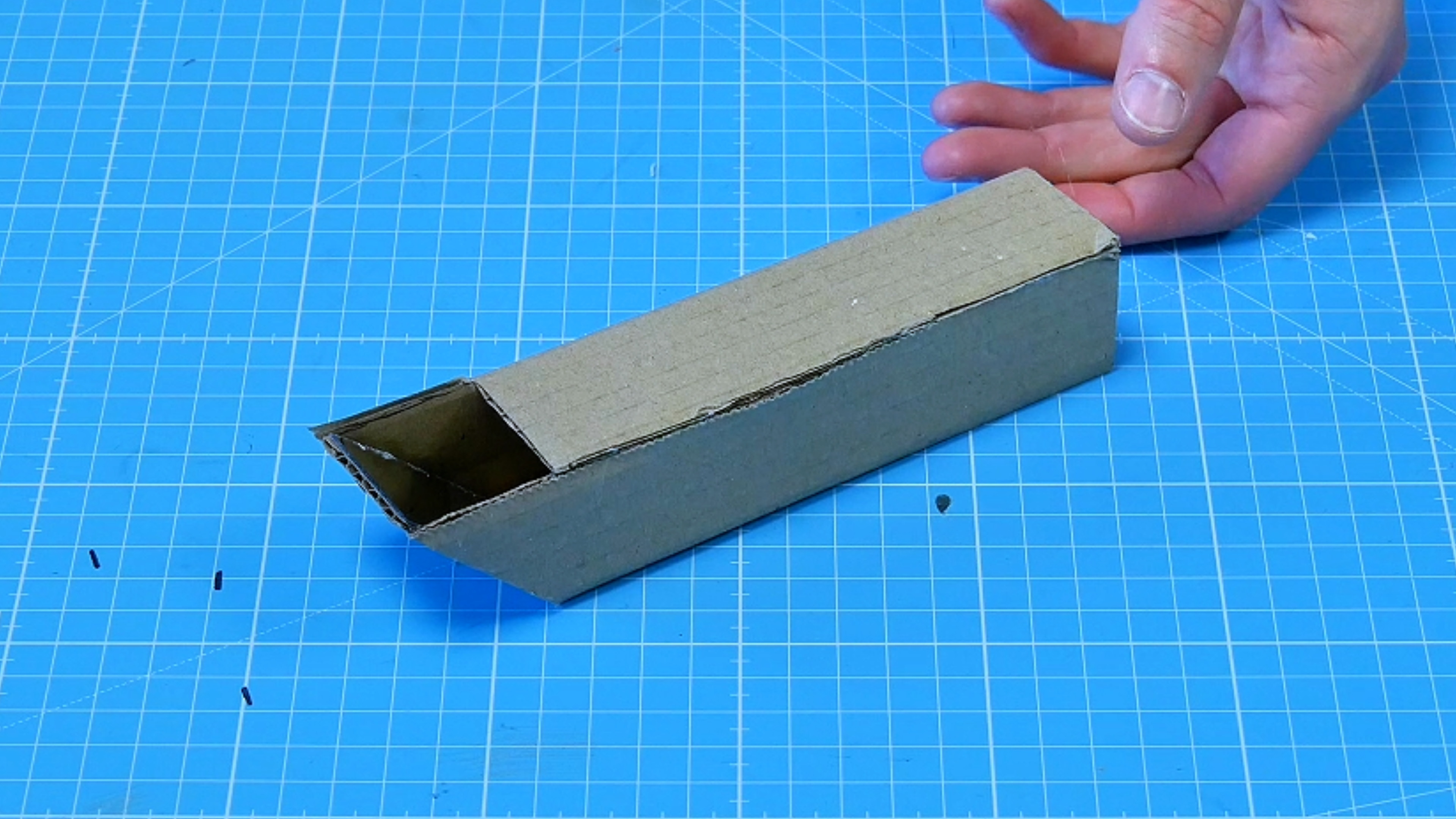

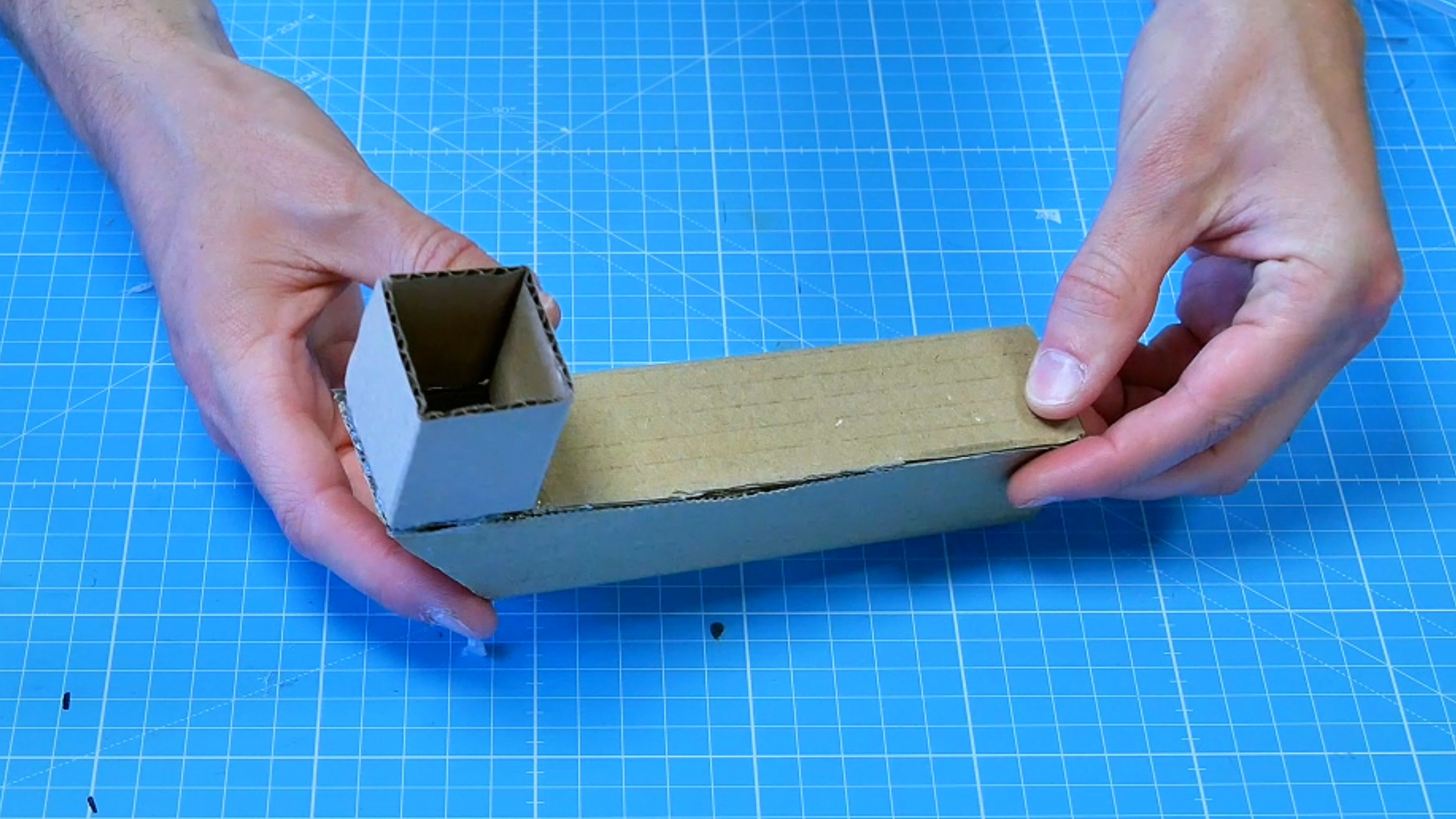

Reporte et découpe la pièce n°2 dans le carton. Plie-la, colle-la sur elle-même, puis colle-la à l’extrémité du tube coulissant pour former l’oculaire.
❗ Erreur à ne pas faire
Ne laisse pas de fils de colle chaude devant le miroir.
Étape 6
Le tube principal
Reporte la pièce n°3 sur du carton de 3mm d’épaisseur et découpe-la. Puis plie-la le long des traits en pointillés du patron et colle le tube sur lui-même.
💡 L’astuce de Matthieu
Aide toi d’une règle pour plier le tube et pour qu’il soit bien carré.
Étape 7

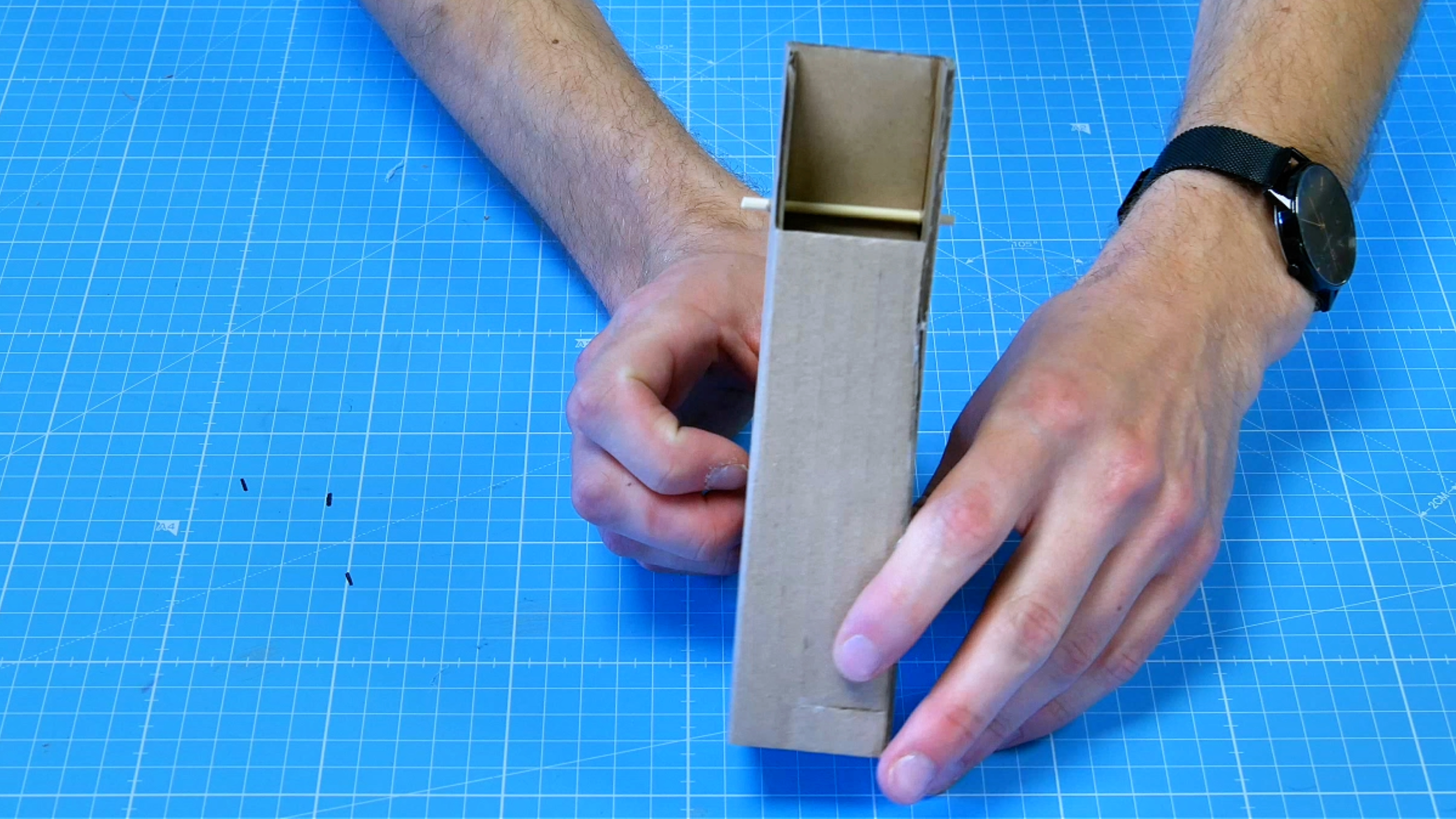

Avec un pic à brochette, perce de part et d’autre le fond du tube comme indiqué sur le patron, et coupe le pic pour qu ’il dépasse de 5mm de chaque côté.
💡 L’astuce de Matthieu
Marque la coupe avec des ciseaux puis casse le pic proprement à la main.
Étape 8
Reporte et découpe la pièce n°4 dans du carton. Puis découpe un miroir aux même dimensions. Retire l’adhésif dans son dos et colle le dessus. Puis pèle son adhésif de protection.
Étape 9

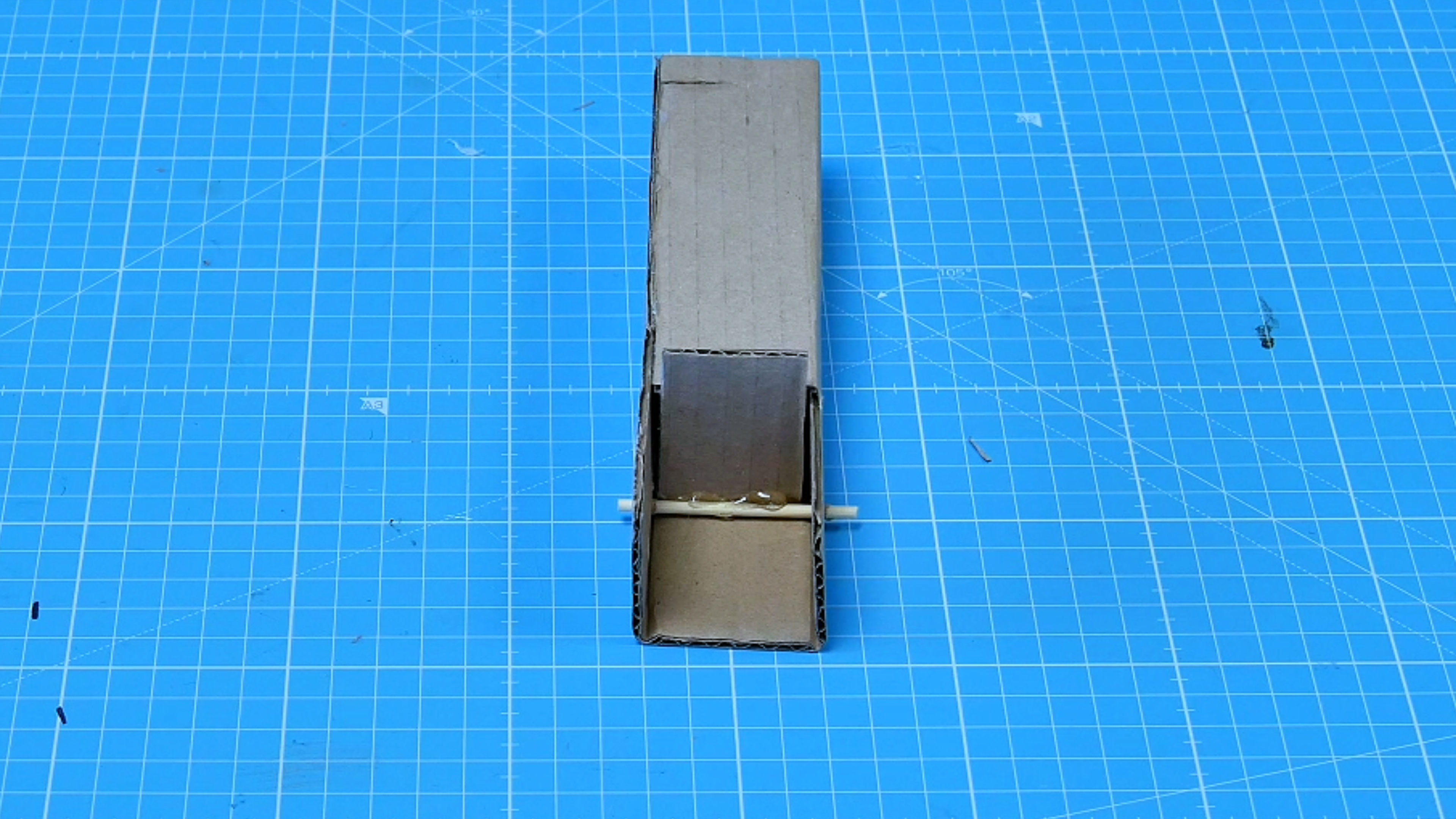

Applique une ligne de colle à l’extrémité du miroir et colle le au fond du tube sous le pic qui le traverse, le miroir vers le bas.
💡 L’astuce de Matthieu
Tu peux renforcer la connexion, puis attend bien que la colle sèche avant de l’actionner.
Étape 10

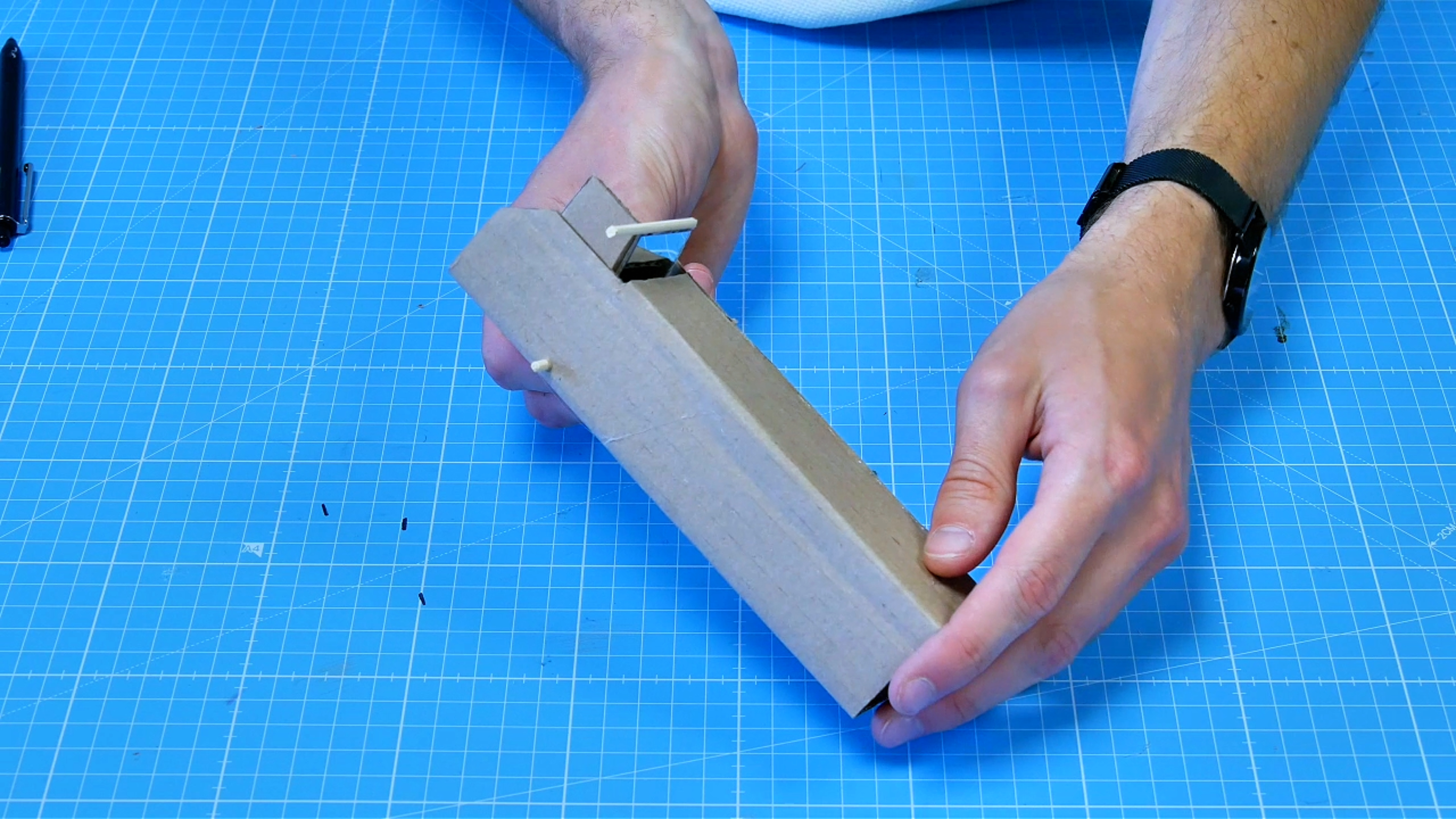

Découpe un morceau de pic à brochette de 5cm, et colle le en haut du miroir pour qu’il dépasse du côté du trou latéral.
Étape 11
L’actionneur

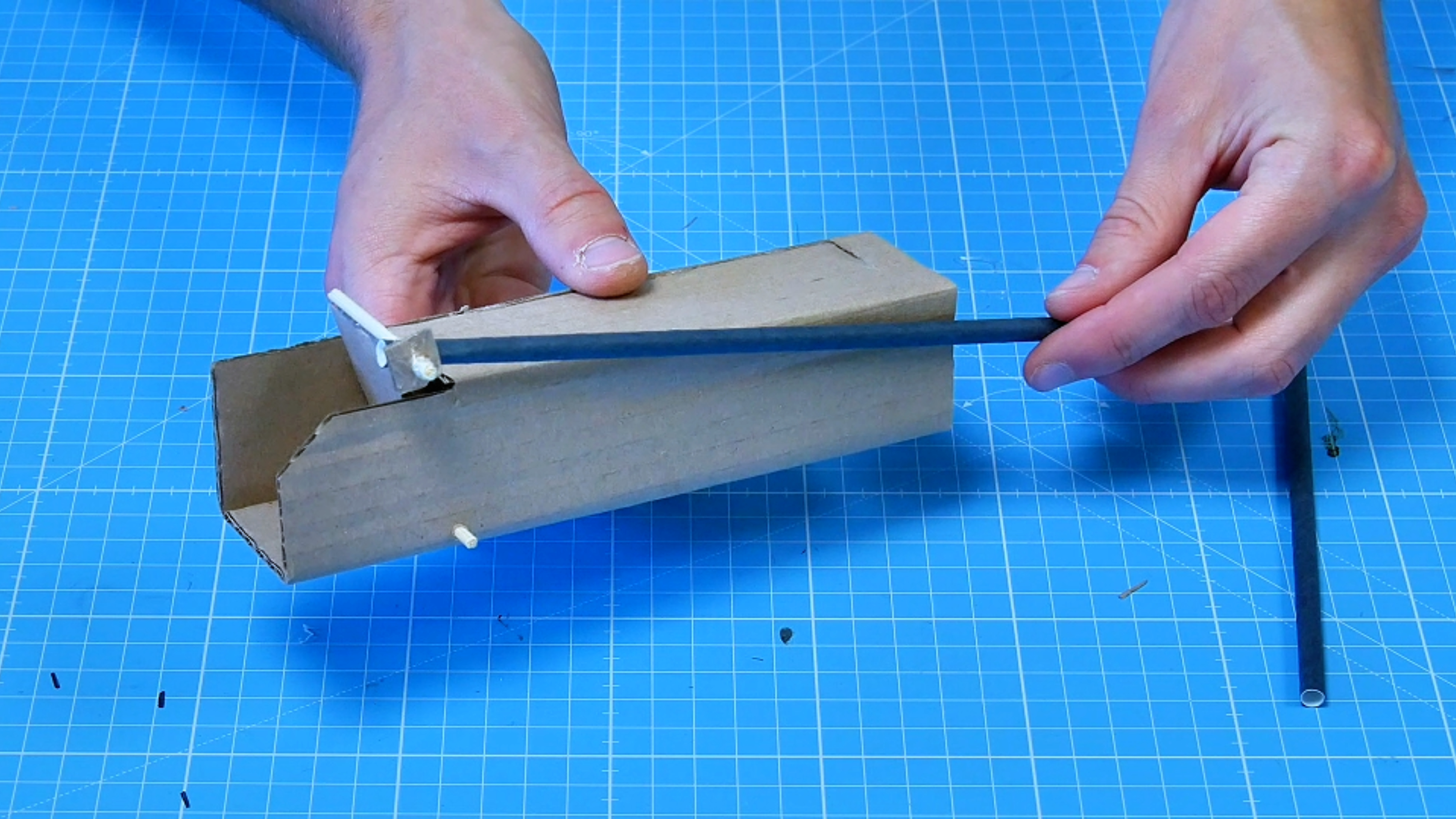

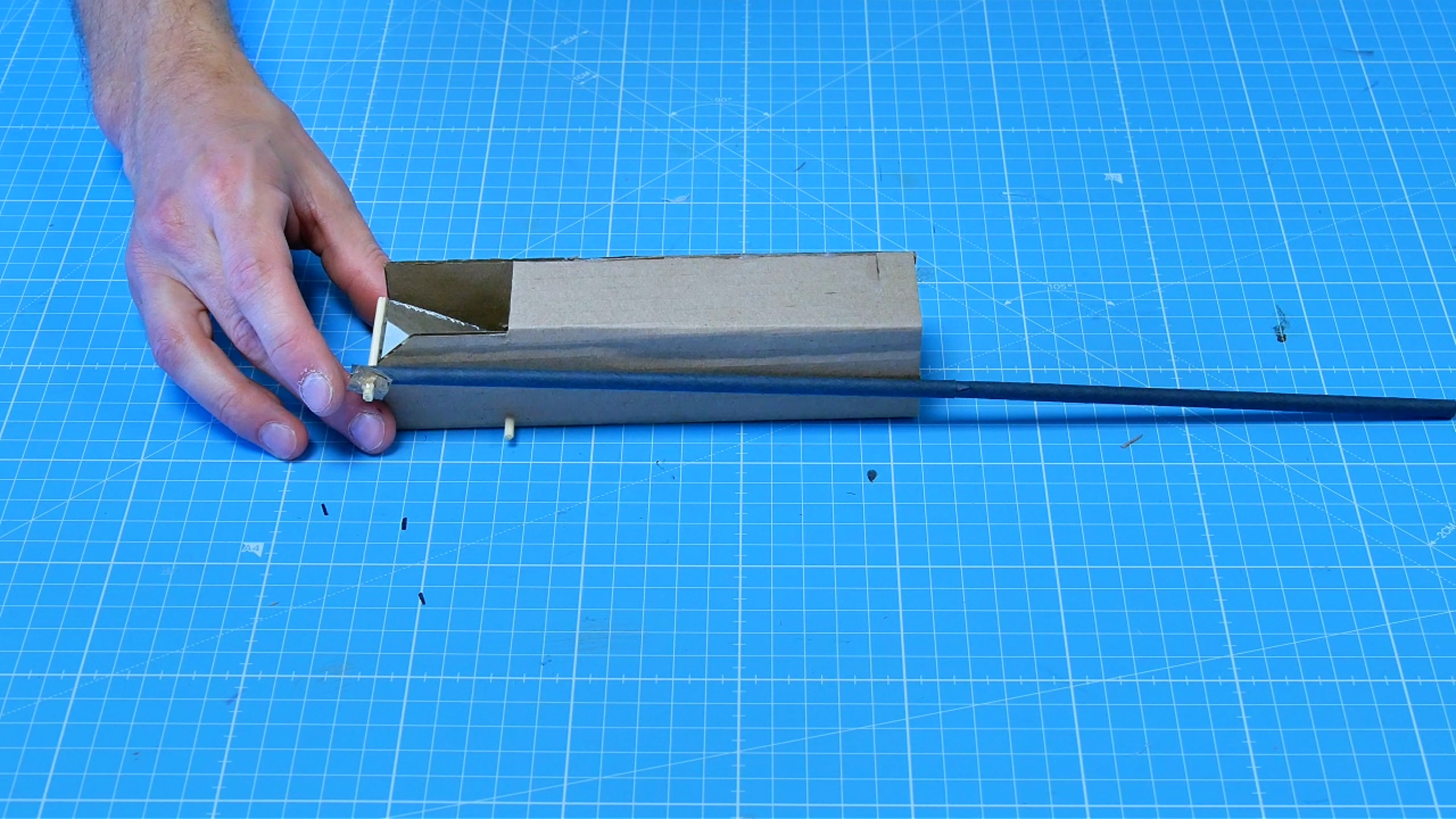

Écrase l’extrémité d’une paille et découpe deux petits triangles face à face au bout pour ensuite y glisser le pic à brochette.
Étape 12
Découpe un petit morceau de carton de 1 x 1 cm perce le et colle le à l’extrémité du pic pour ne pas que la paille se détache.
Étape 13
Reporte et découpe la pièce n°5, puis colle là en haut du tube principal.
Étape 14

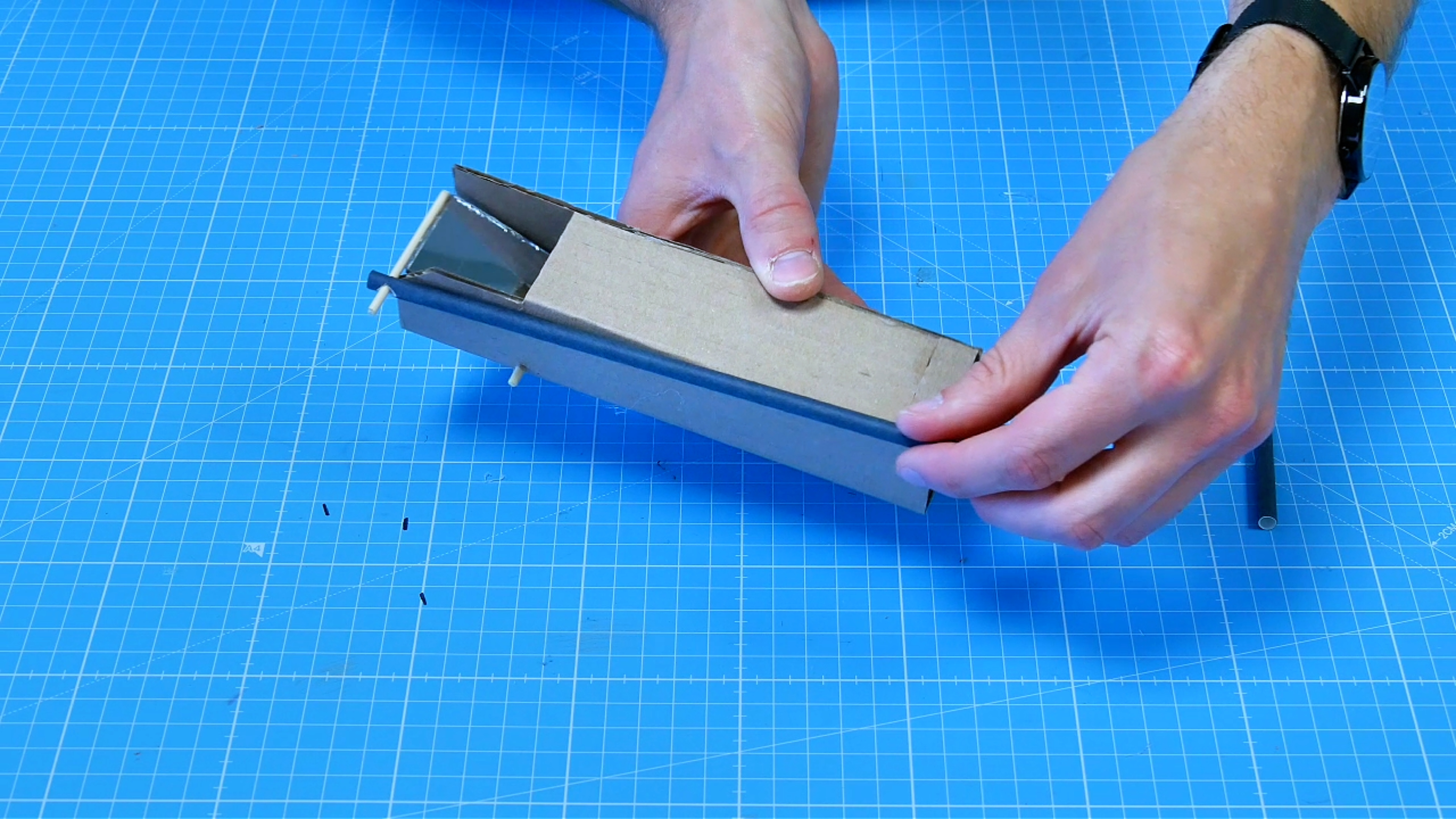

Coupe une fente de 3cm de long dans l’autre paille. Enroule-la sur elle même pour l’enfoncer dans l’autre paille.
Étape 15

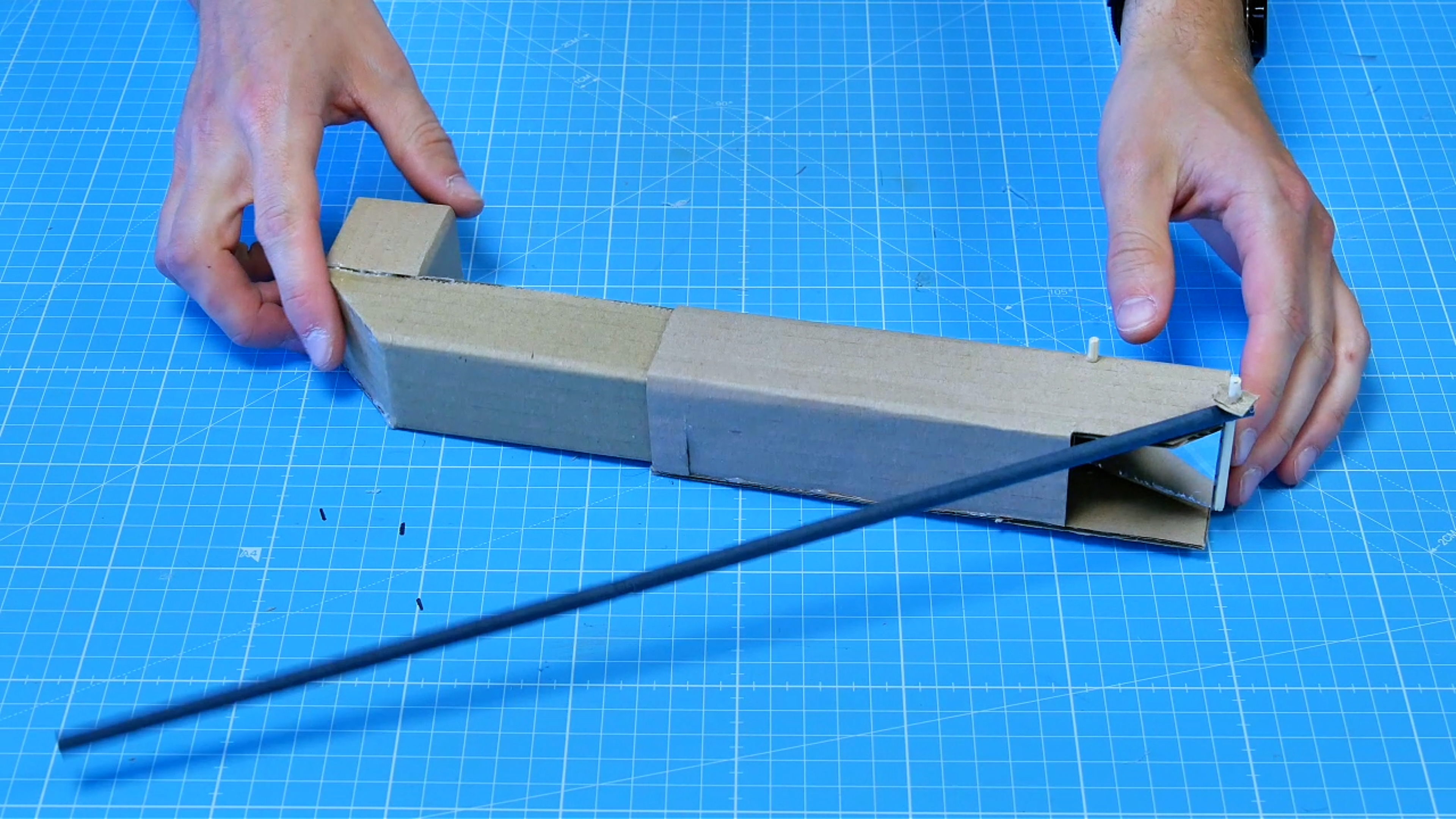

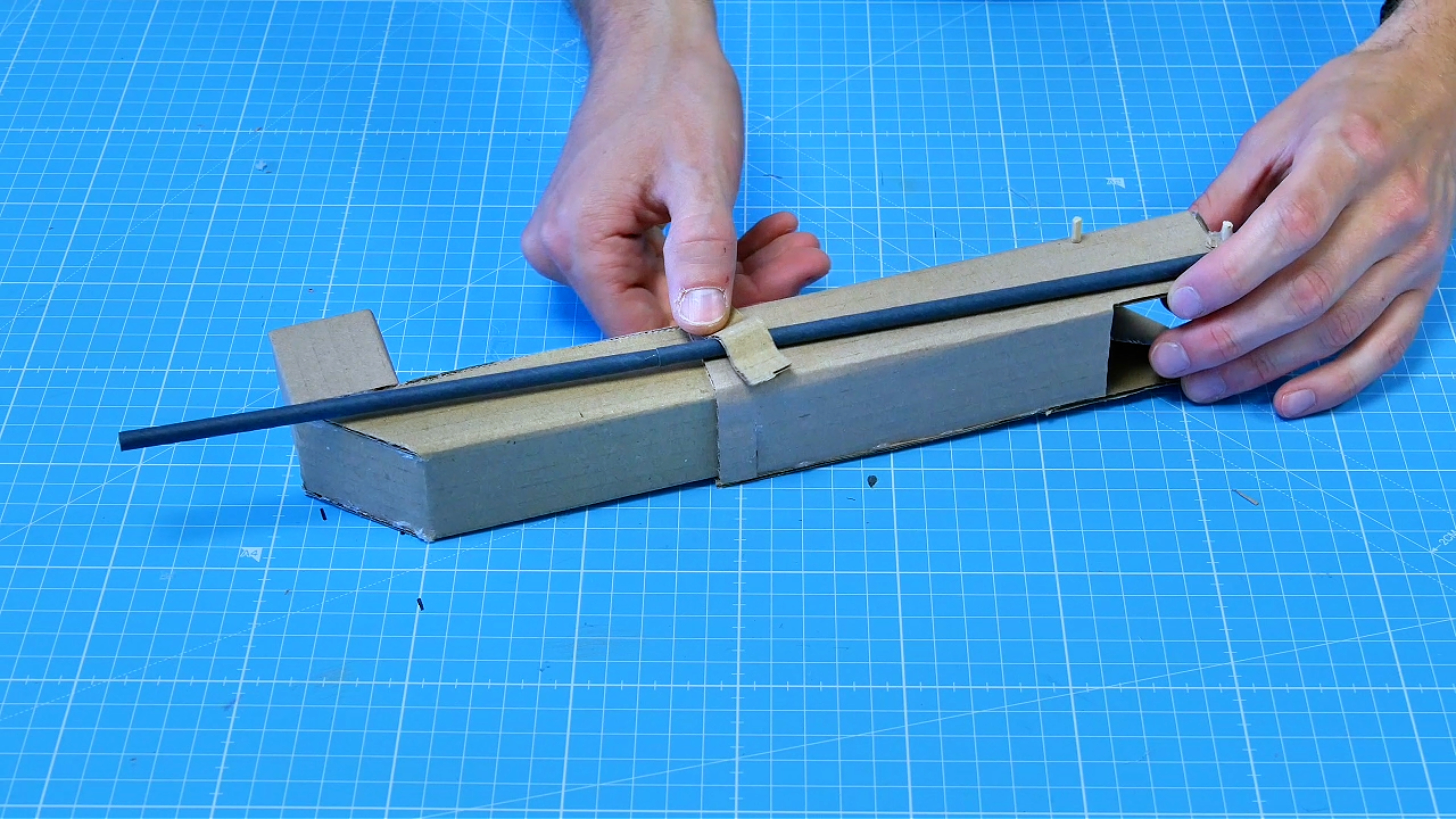

Enfile les deux tube l’un dans l’autre comme indiqué.
💡 L’astuce de Matthieu
Il va peut être falloir faire travailler le carton pour que ça rentre bien.
🔬 Tests et expérimentations
👓 Regarde par l'oculaire du bas. L'image est-elle nette et droite ? L'objectif est de voir parfaitement ce que reflète le miroir du haut.
🪞 Utilise la paille pour actionner le mécanisme du miroir. Observe comment l'inclinaison du miroir change ton champ de vision : tu peux regarder plus en hauteur ou plus vers le bas sans bouger le périscope !
🕵️ Mets-toi à l'abri derrière un meuble ou un mur, et ne laisse dépasser que le haut de ton périscope. Arrives-tu à surveiller les alentours sans te faire repérer ?
🔭 Fais coulisser le tube supérieur. Entraîne-toi à ajuster la longueur de ton périscope pour regarder par-dessus des obstacles de différentes hauteurs (une table, un canapé, un muret). Tu peux aussi tourner le tube pour regarder sur le côté ou derrière toi !
⚛️ La science derrière le fun
☀️ La réflexion de la lumière
Sais-tu comment fonctionne ton périscope ? C'est grâce à la lumière et aux miroirs !
La lumière voyage toujours en ligne droite. Mais quand elle rencontre une surface très lisse et brillante comme un miroir, elle rebondit, exactement comme une balle de tennis qui tape contre un mur. C'est ce qu'on appelle la réflexion.
📐 Le secret des 45 degrés
Dans ton périscope, il y a deux miroirs placés l'un en face de l'autre et penchés à 45 degrés.
Quand la lumière (l'image de ce que tu regardes) entre par le trou du haut :
Elle frappe le premier miroir.
Elle est renvoyée vers le bas à l'intérieur du tube (à 90 degrés).
Elle frappe le deuxième miroir en bas.
Elle est renvoyée directement vers ton œil (encore à 90 degrés) !
Grâce à ce trajet magique, tu peux voir ce qui se passe au-dessus de toi, sans être vu.
💡 Pour les plus grands : Les lois de l'optique
Ce phénomène obéit à une règle de physique très précise appelée la loi de la réflexion (ou loi de Snell-Descartes).
Cette loi dit que l'angle d'incidence est égal à l'angle de réflexion. Cela veut dire que la lumière repart avec le même angle que celui avec lequel elle a frappé le miroir. En plaçant nos miroirs à 45°, on force la lumière à faire un virage parfait de 90° (un angle droit) pour descendre dans le tube, puis un autre virage de 90° pour arriver dans ton œil !
🎁Mission Bonus
Améliore l’actionneur et décore ton périscope !
Étape 16

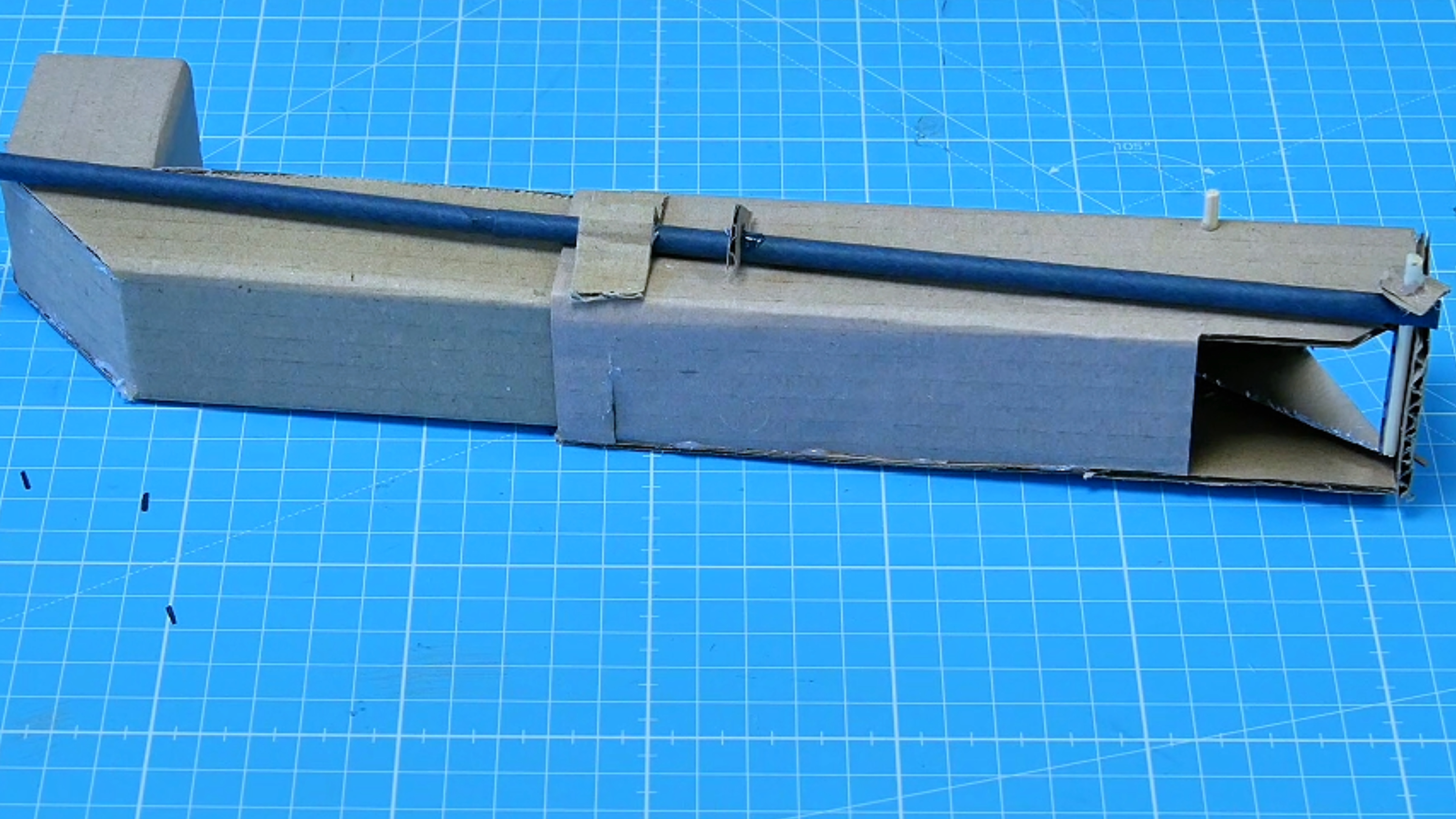

Découpe une bande de carton de 1,5 x 4 cm, plie-la et colle-la comme indiqué pour retenir la paille à l’intérieur.
Étape 17
Tu peux aussi découper et coller une petite pièce supplémentaire pour que le miroir ne puisse pas se baisser complètement.
Étape 18

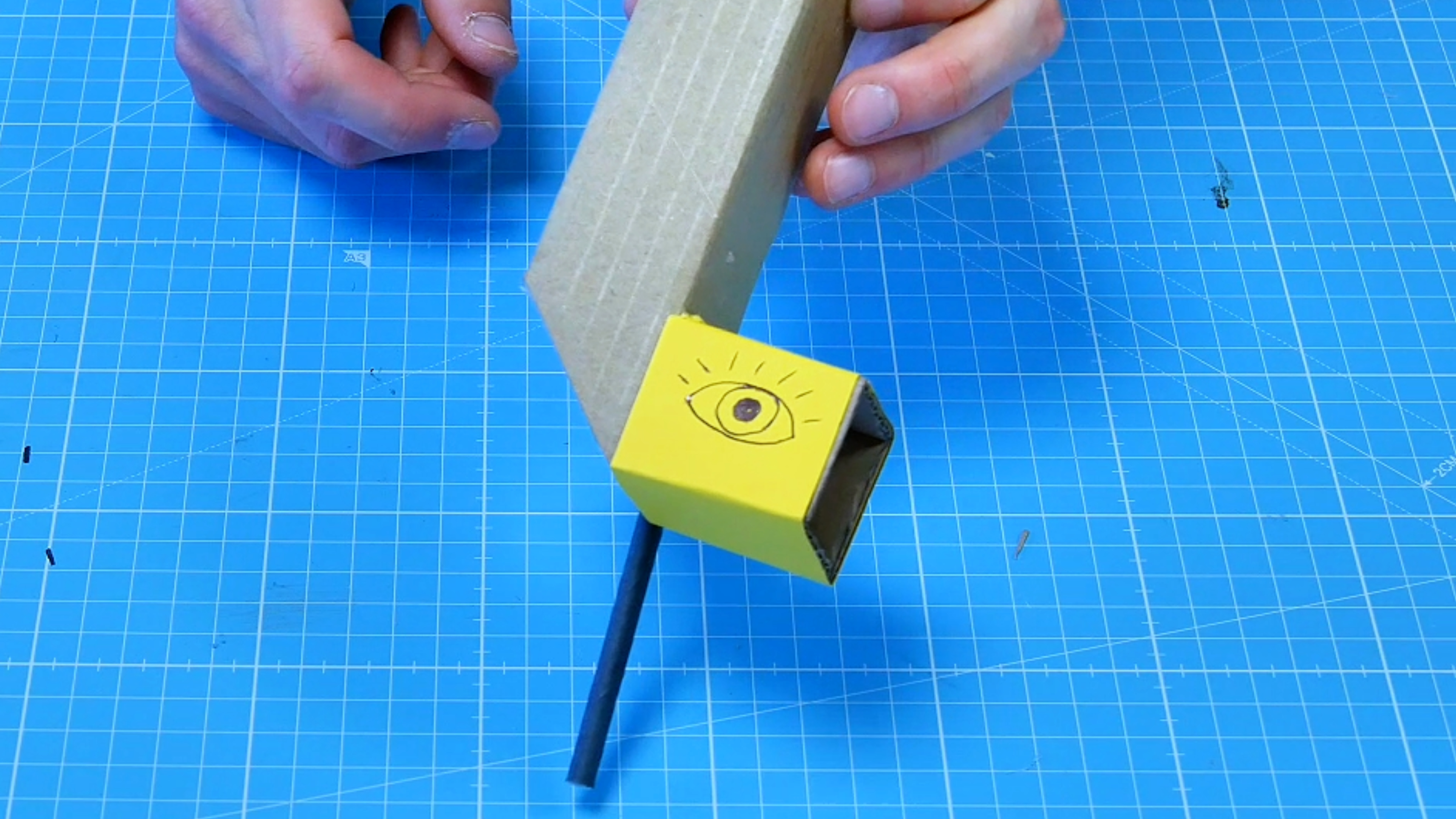

À toi de décorer ton périscope comme tu le souhaite !
Durée de l'activité | 2h |
Notions abordées | Réflexion de la lumière, angles, loi de Snell-Descartes, propagation rectiligne |
Compétences | Motricité fine, résolution de problèmes, démarche scientifique |
Thème principal | Optique, physique, géométrie, ingénierie |
Âge recommandé | 9 ans, 10 ans, 11 ans, 12 ans, 13 ans, 14 ans, 15 ans, 16 ans |
Classes | CM1, CM2, 6ème, 5ème, 4ème, 3ème, 2nde |
Idéal pour | Activité à la maison, bricolage, DIY, atelier en classe, centre de loisirs, fête de la Science, école, collège, projet de groupe |
Points forts | Tutoriel facile, complet, guidé, ludique, concret, créatif |
