Robot électrique en carton

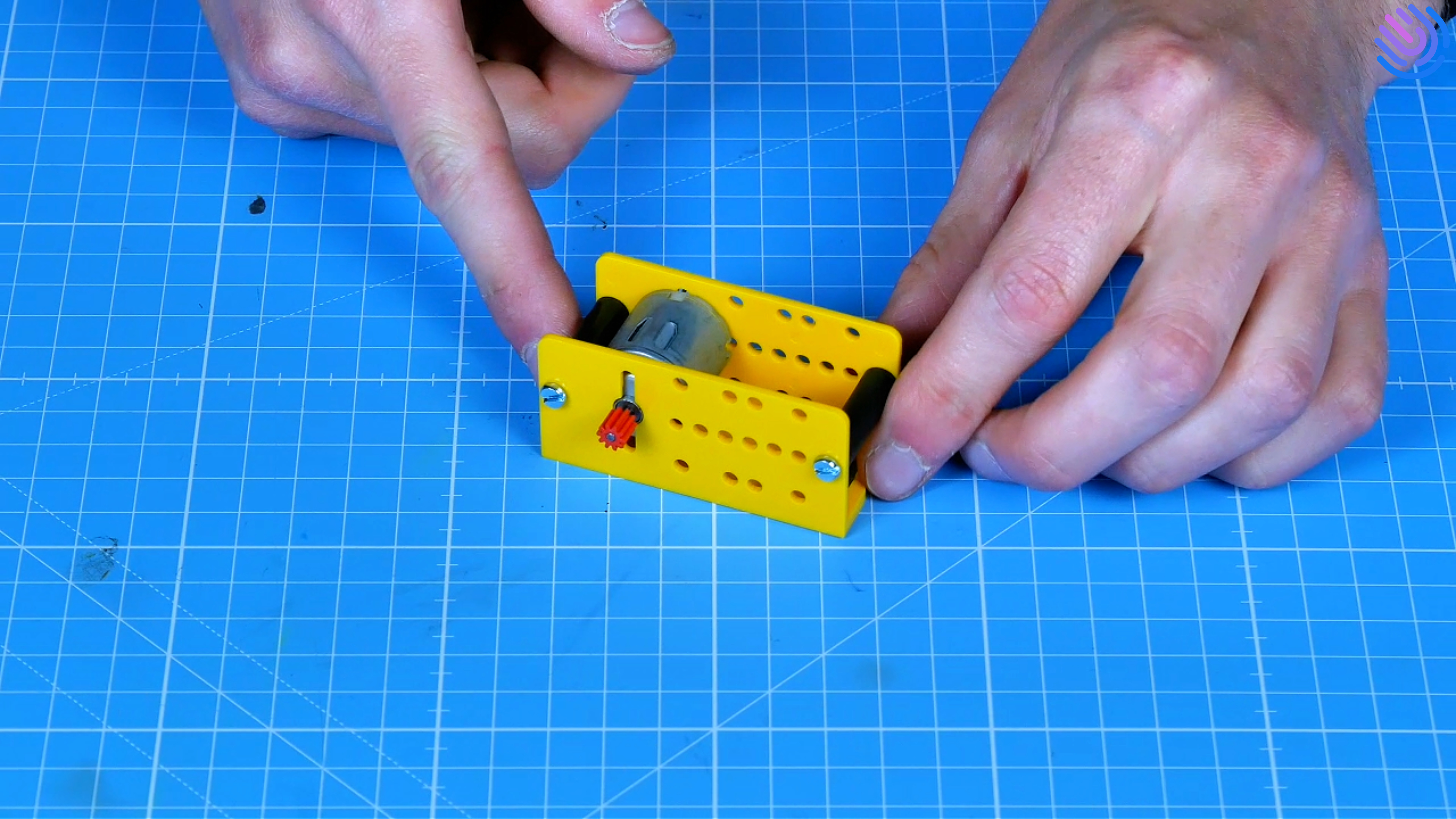

Commence par déballer ton kit motoréducteur, assemble le châssis jaune avec le moteur à l’intérieur, puis insère le pignon (petit engrenage rouge) sur l’axe du moteur.

Insère un grand engrenage rouge sur l’axe moyen, avec sa tête juste au bord. Insère ensuite derrière un grand engrenage gris dans le même sens, et une petite douille en laiton.

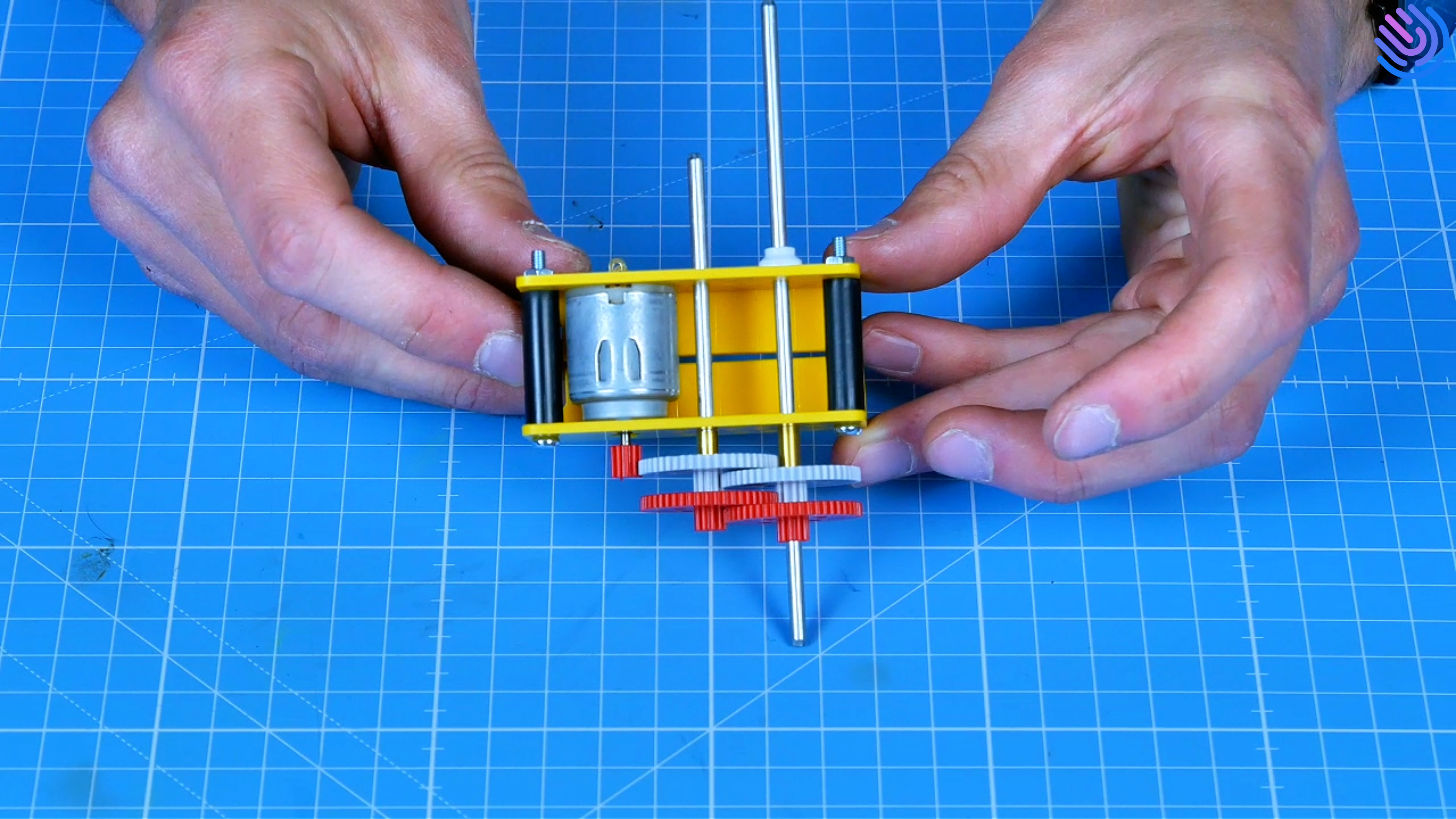

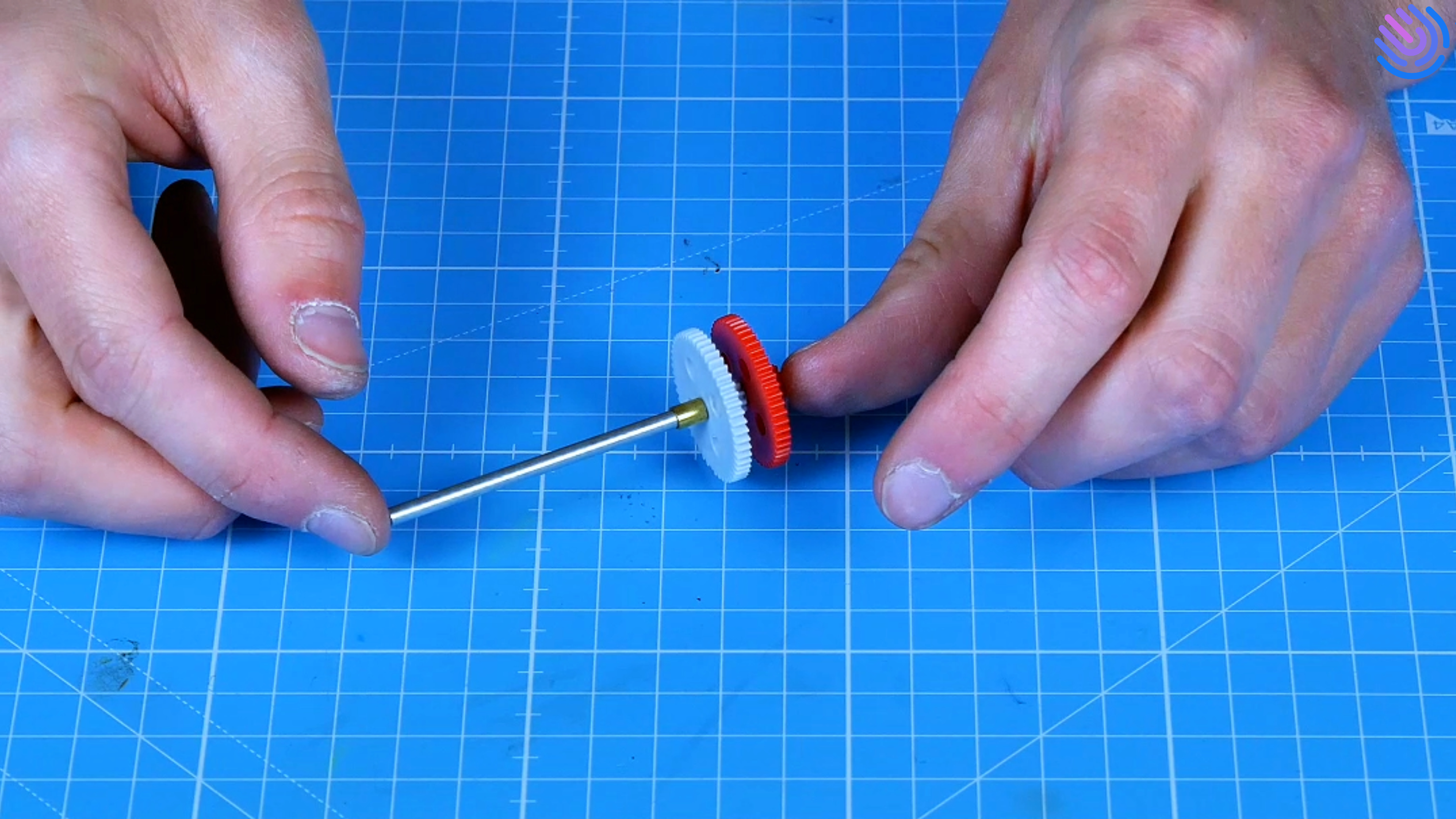

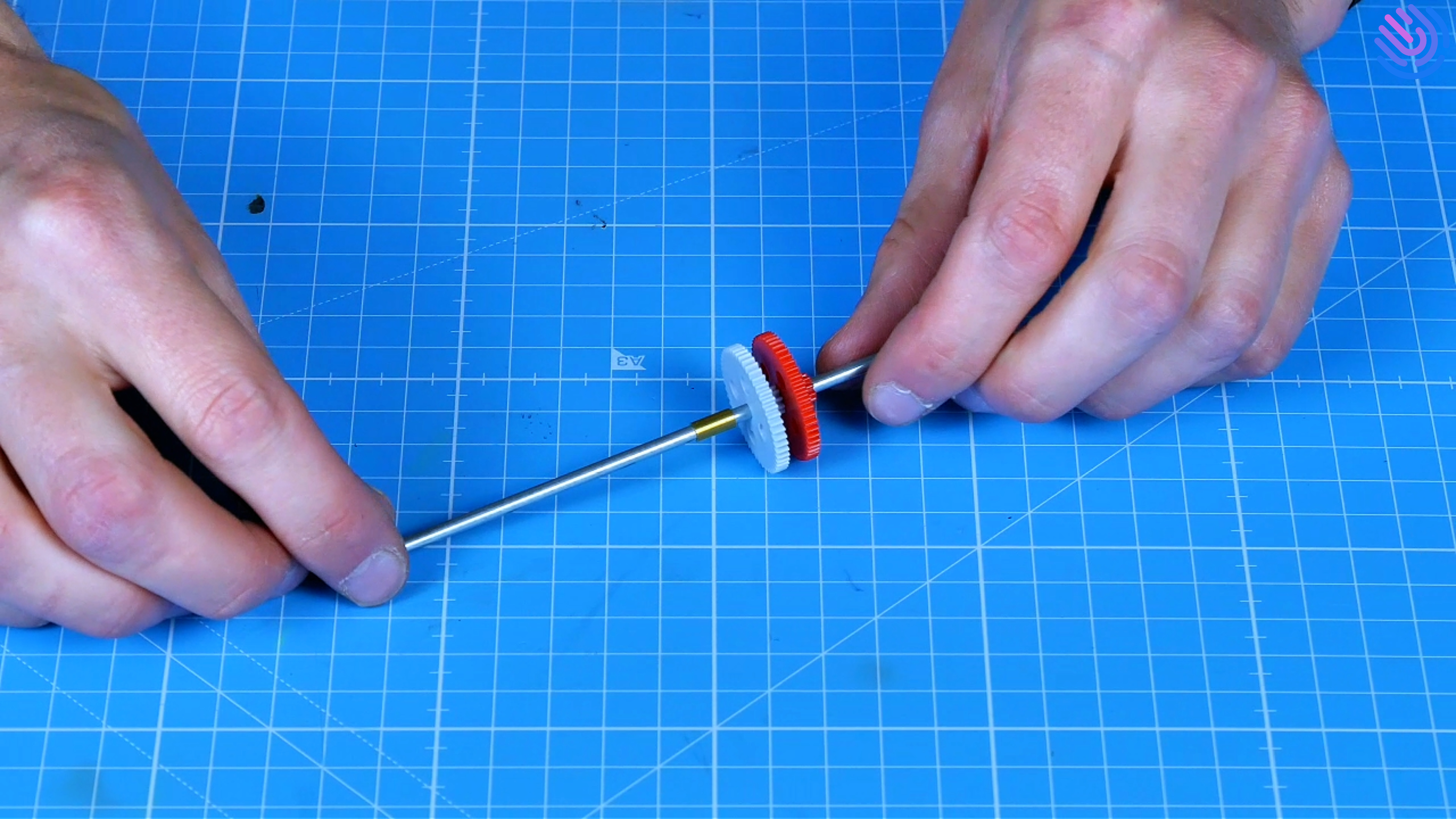

Insère un grand engrenage rouge sur le plus grand axe, avec sa tête à 2 cm du bord. Insère ensuite derrière un grand engrenage gris dans le même sens, et une grande douille en laiton.

Imbrique les barres entre elles et glisse les dans le châssis comme indiqué, puis serre la grande avec la rondelle blanche contre le châssis.

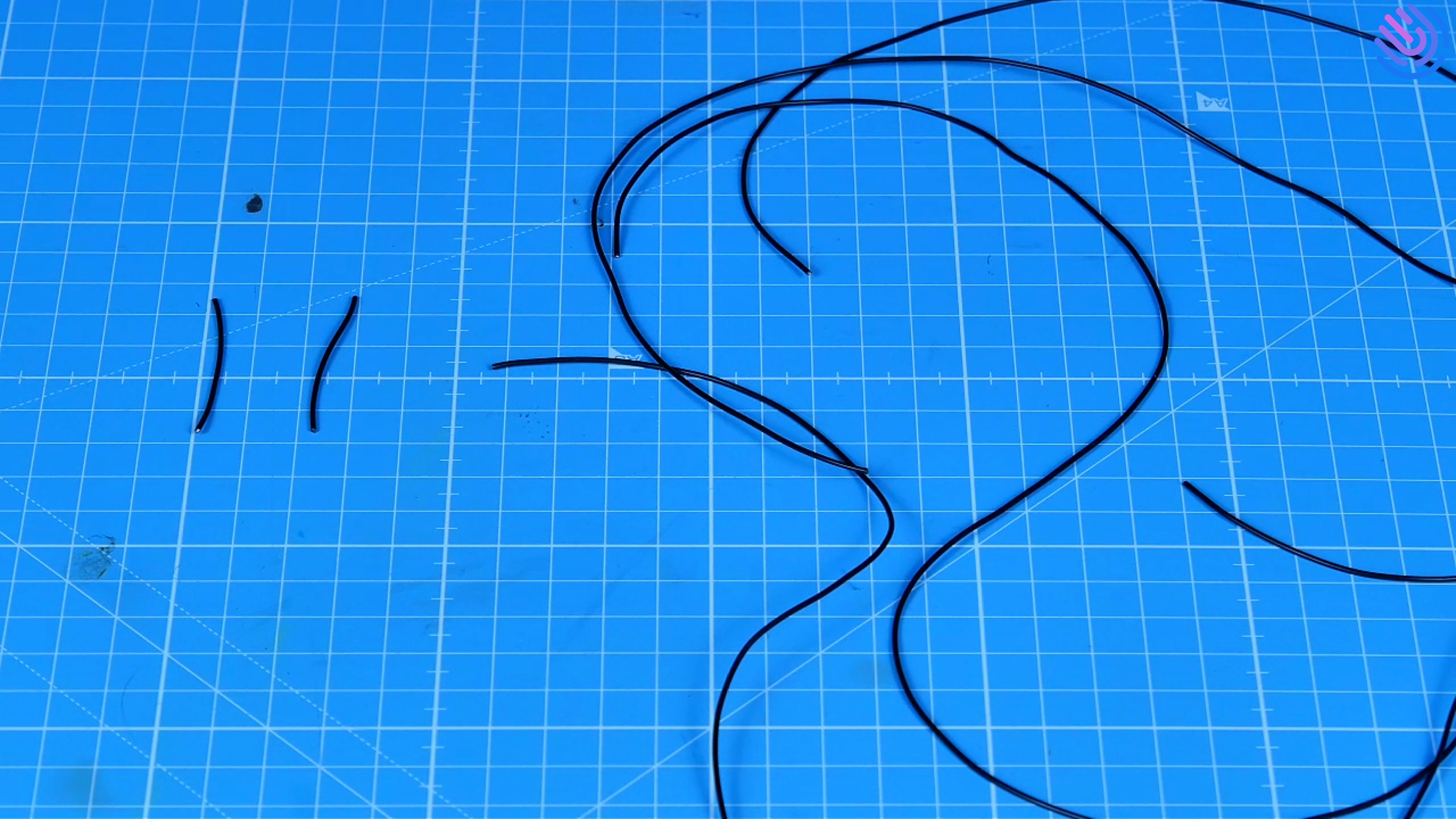

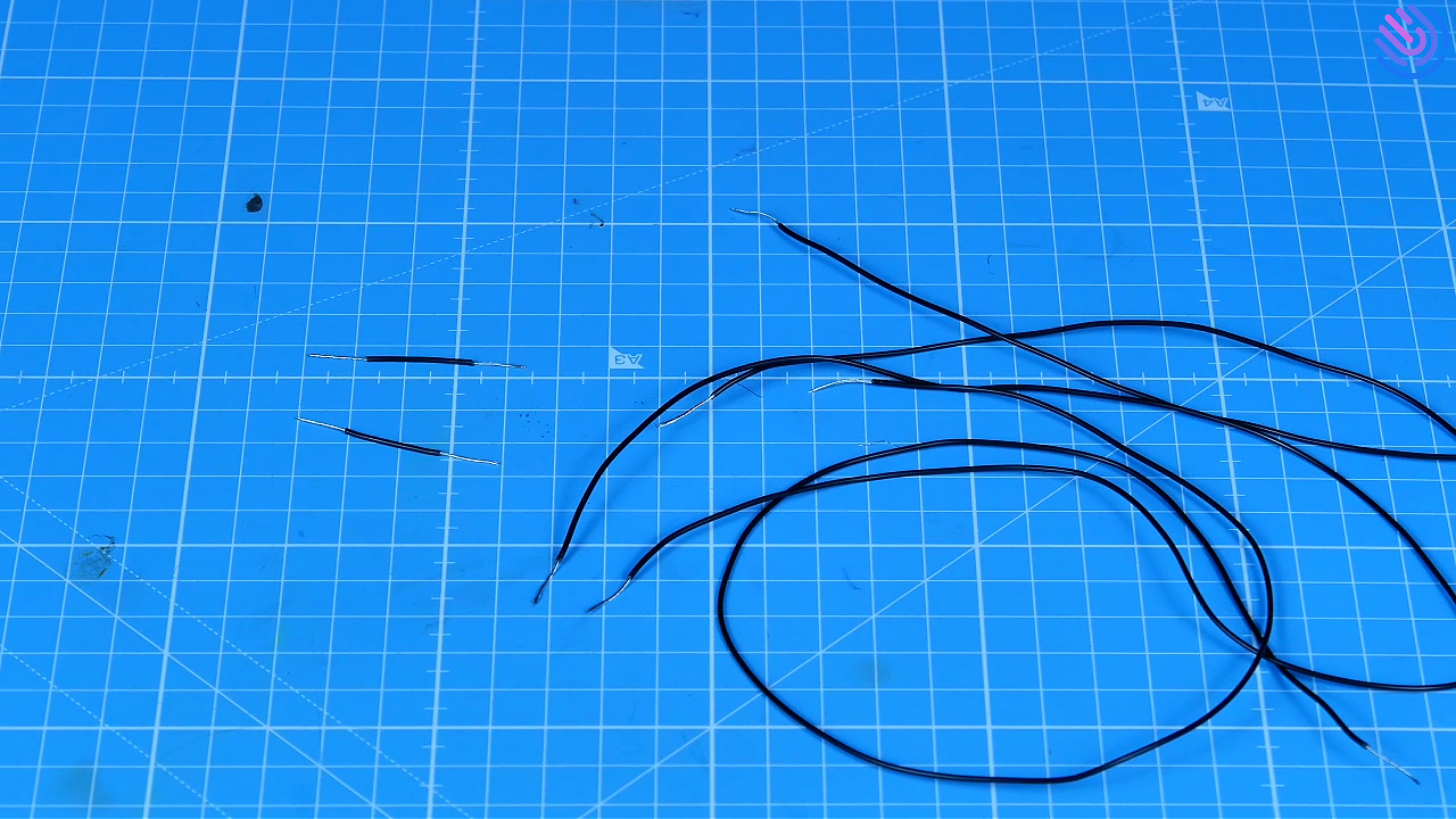

Commence par couper 4 fils électriques identiques de 50cm. Puis coupe un morceau de 4cm dans 2 des grands fils que tu viens de couper.

Dénude les extrémités des 6 fils : pince la gaine en plastique à environ 1 cm de l’extrémité du fil avec tes ciseaux, sans le couper, puis retire-la délicatement.

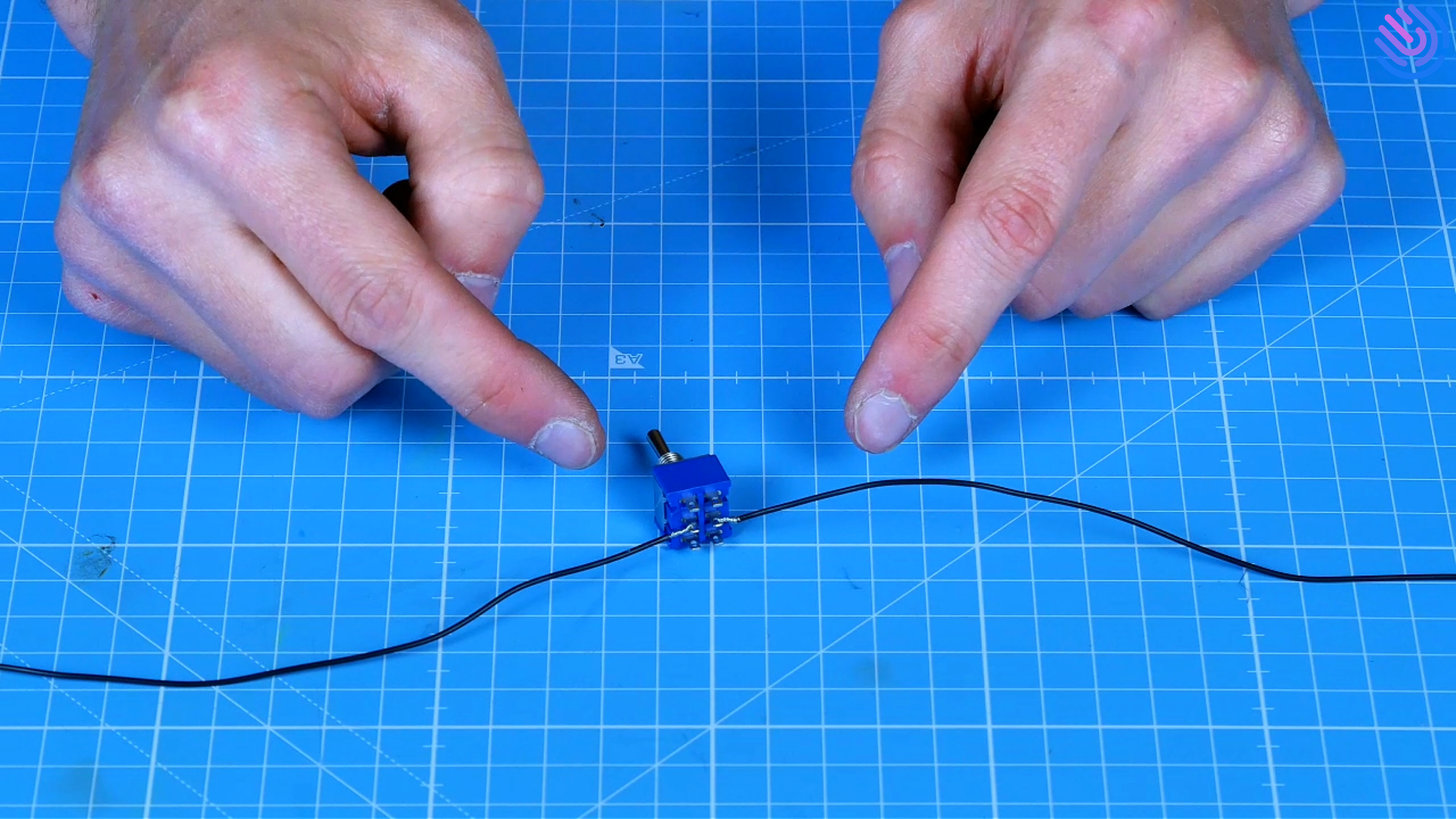

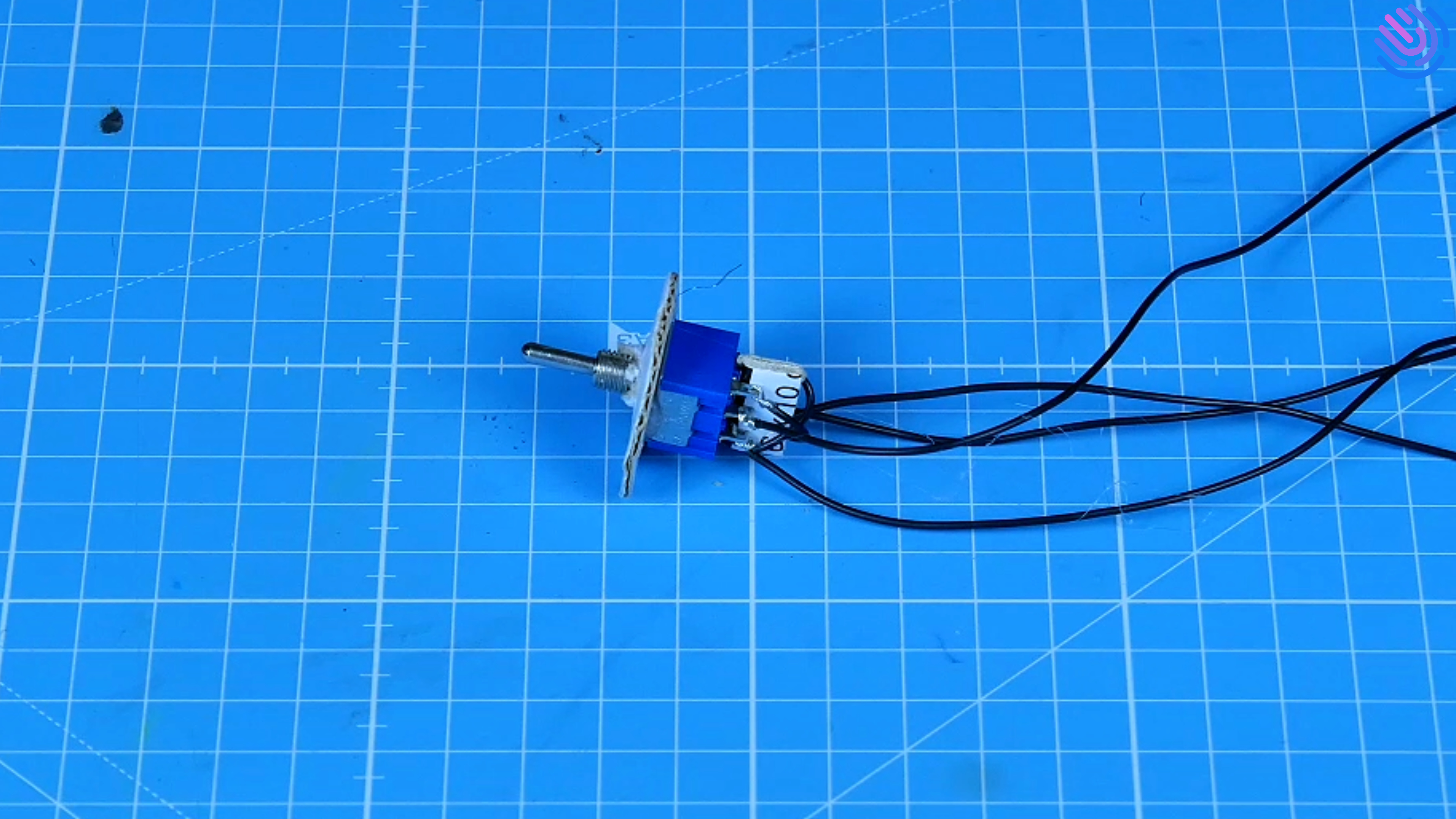

Attache les plus grands fils à chacune des broches du milieu de l’interrupteur. Pour ça, insère-les dedans, puis torsade proprement autour.

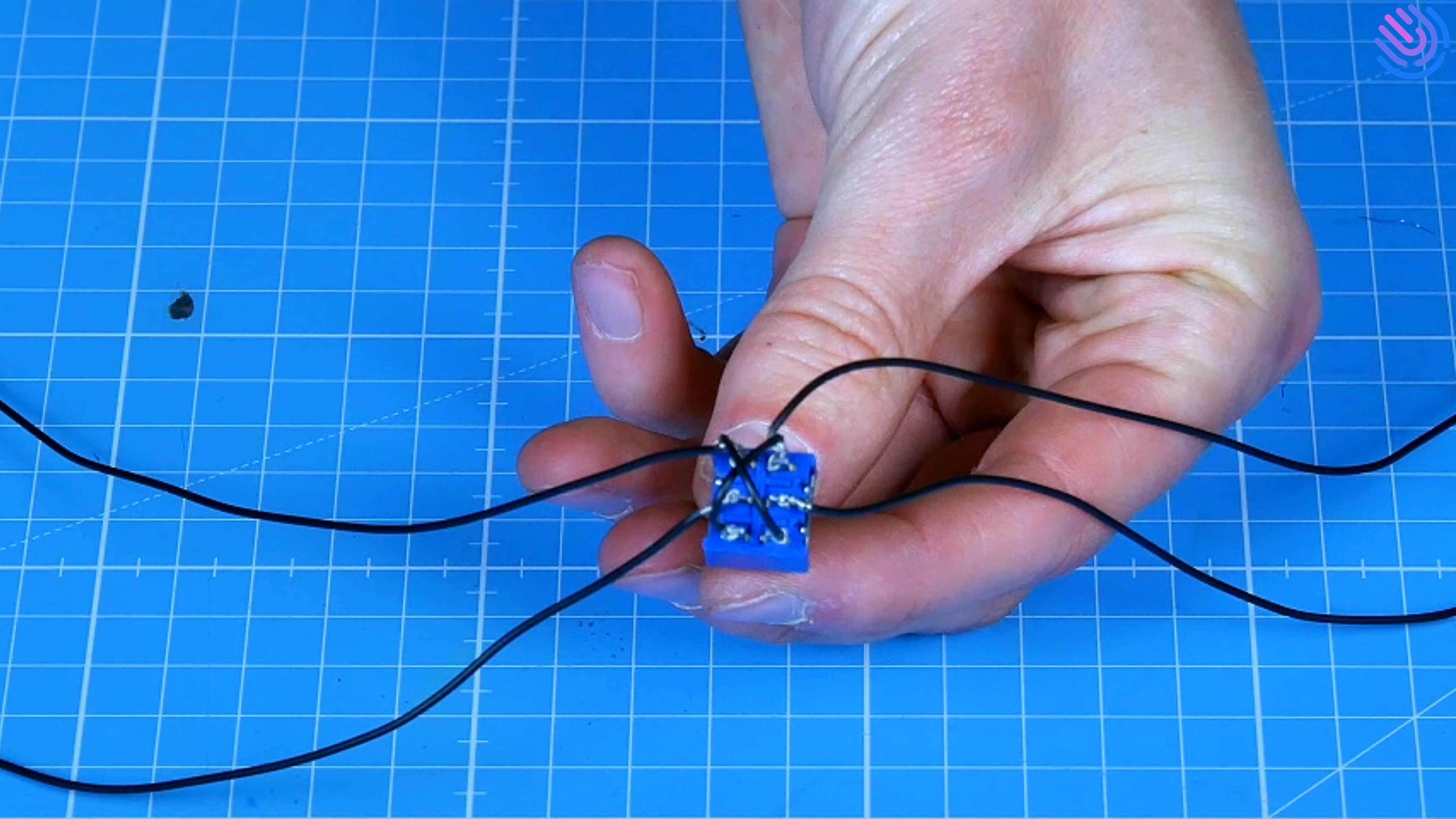

Relie entre eux les petits fils à leur grand fil d’origine en les torsadant entre eux. Puis attache les comme indiqué à l’interrupteur en formant une croix avec les petits fils.

Reporte, découpe et perce les pièces n°1 dans du carton, puis colle l’interrupteur dans l’une d’entre elles.

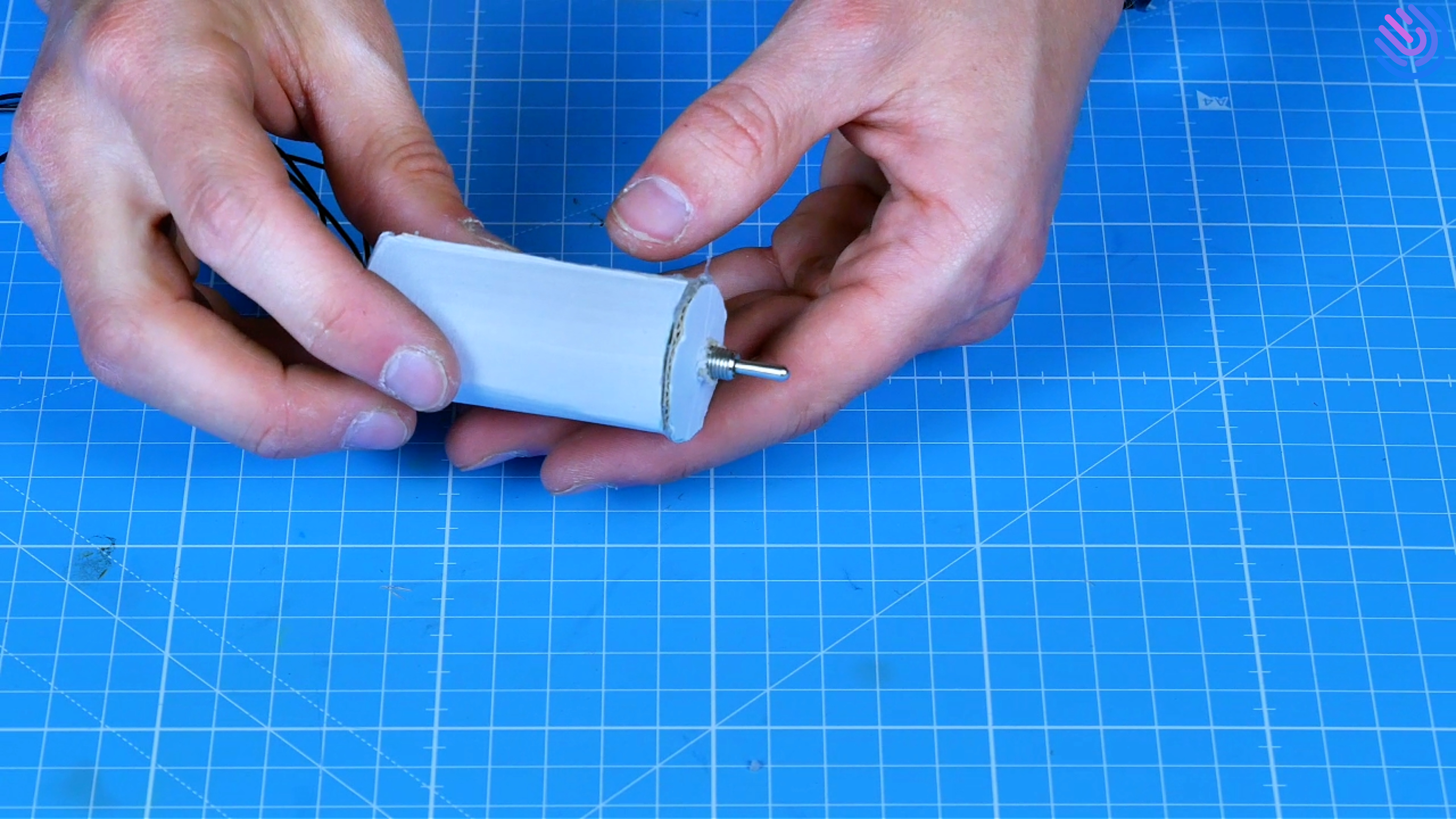

Reporte et découpe la pièce n°2 dans du carton, enroule et colle là sur elle même puis colle là sur la pièce n°1 en passant les fils dedans.

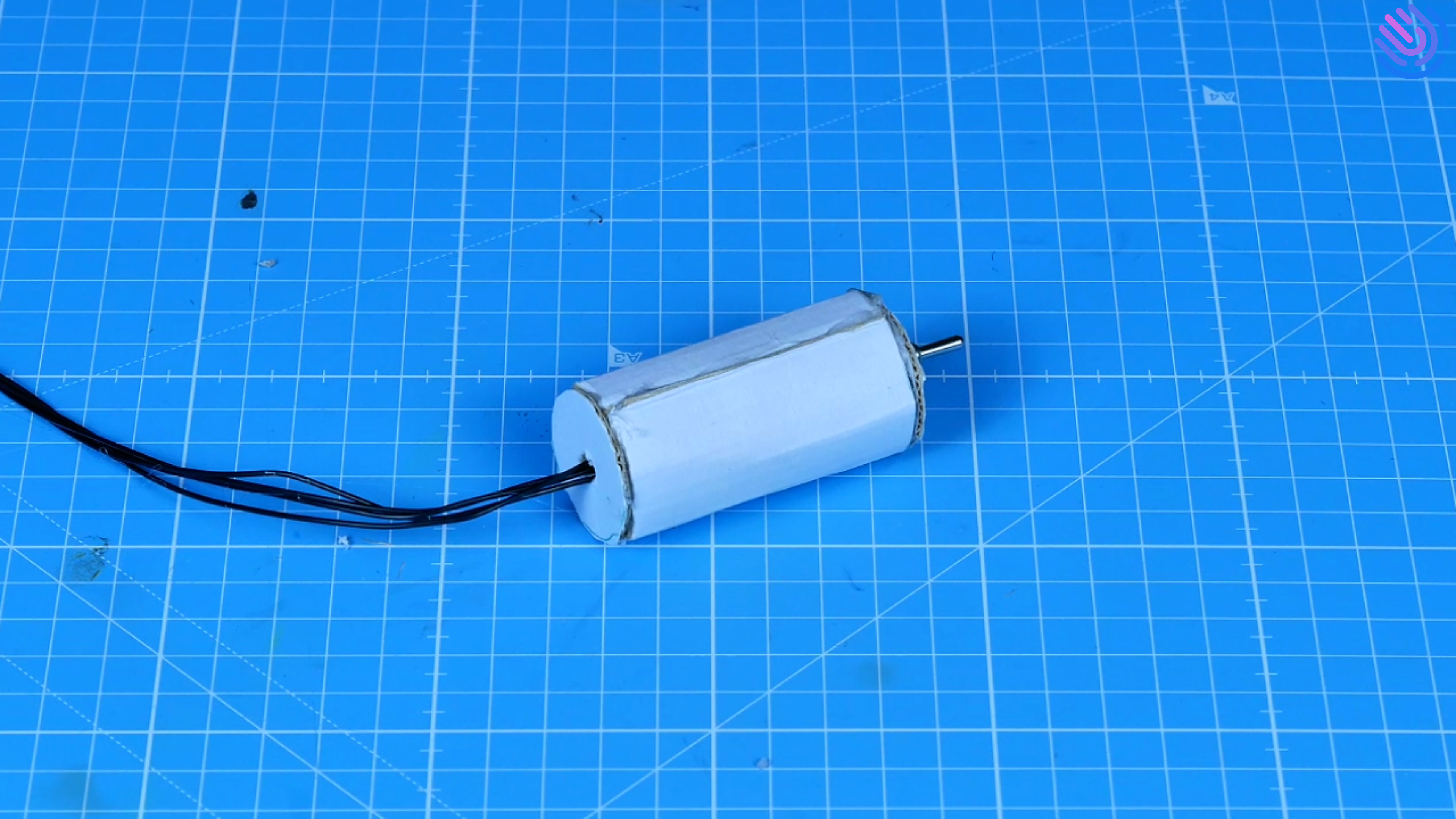

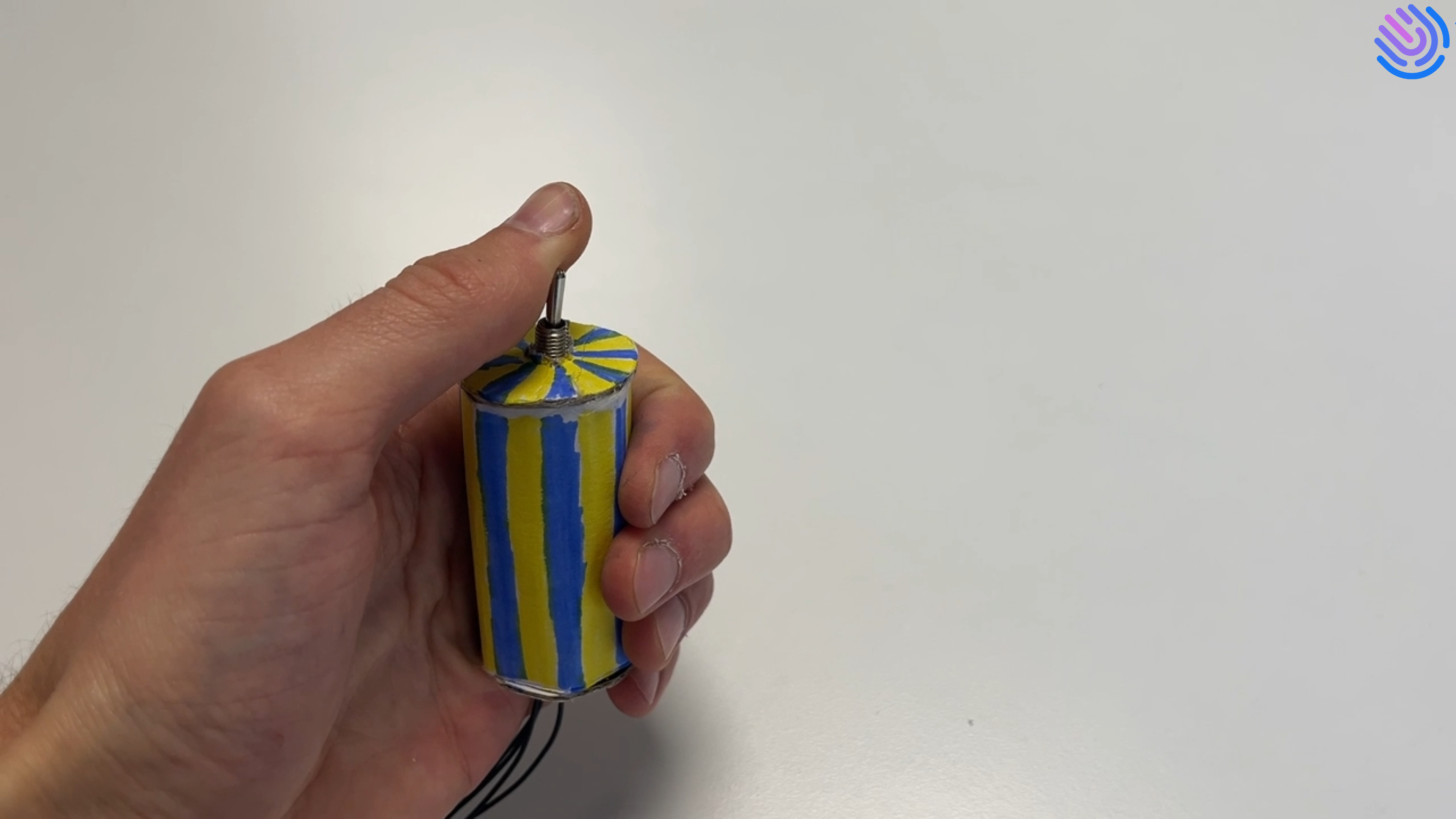

Torsade les grands fils entre eux, glisse les dans la pièce restante, et colle là à la base de la télécommande.

Attache des trombones à l’extrémité des 2 plus grands fils les plus courts (connectés à la croix), et sécurise la connexion avec du ruban adhésif si tu le souhaite.

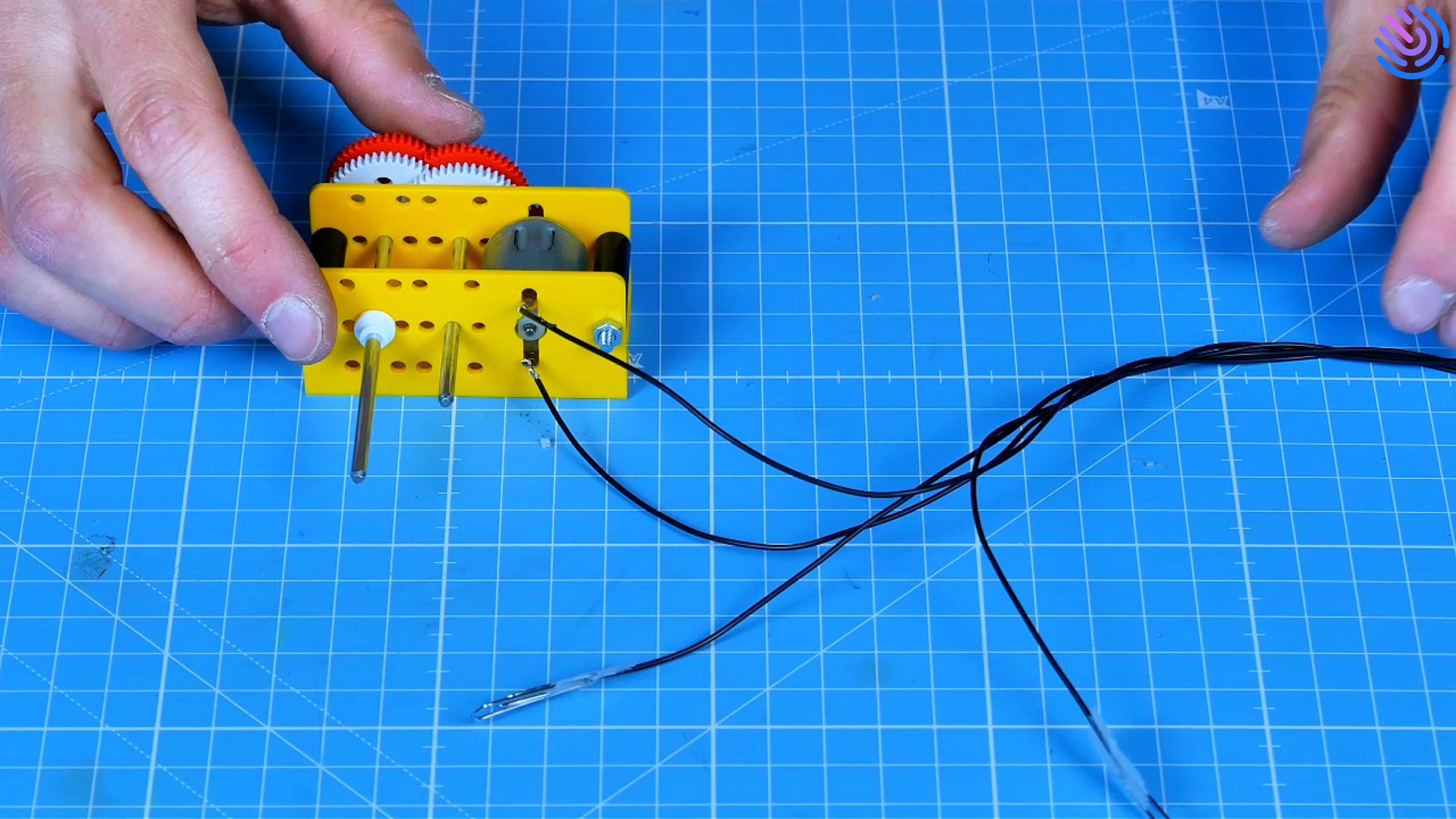

Attache l’extrémité des fils sans trombone aux broches du moteur. Pour ça insère les dedans, puis torsade proprement autour.

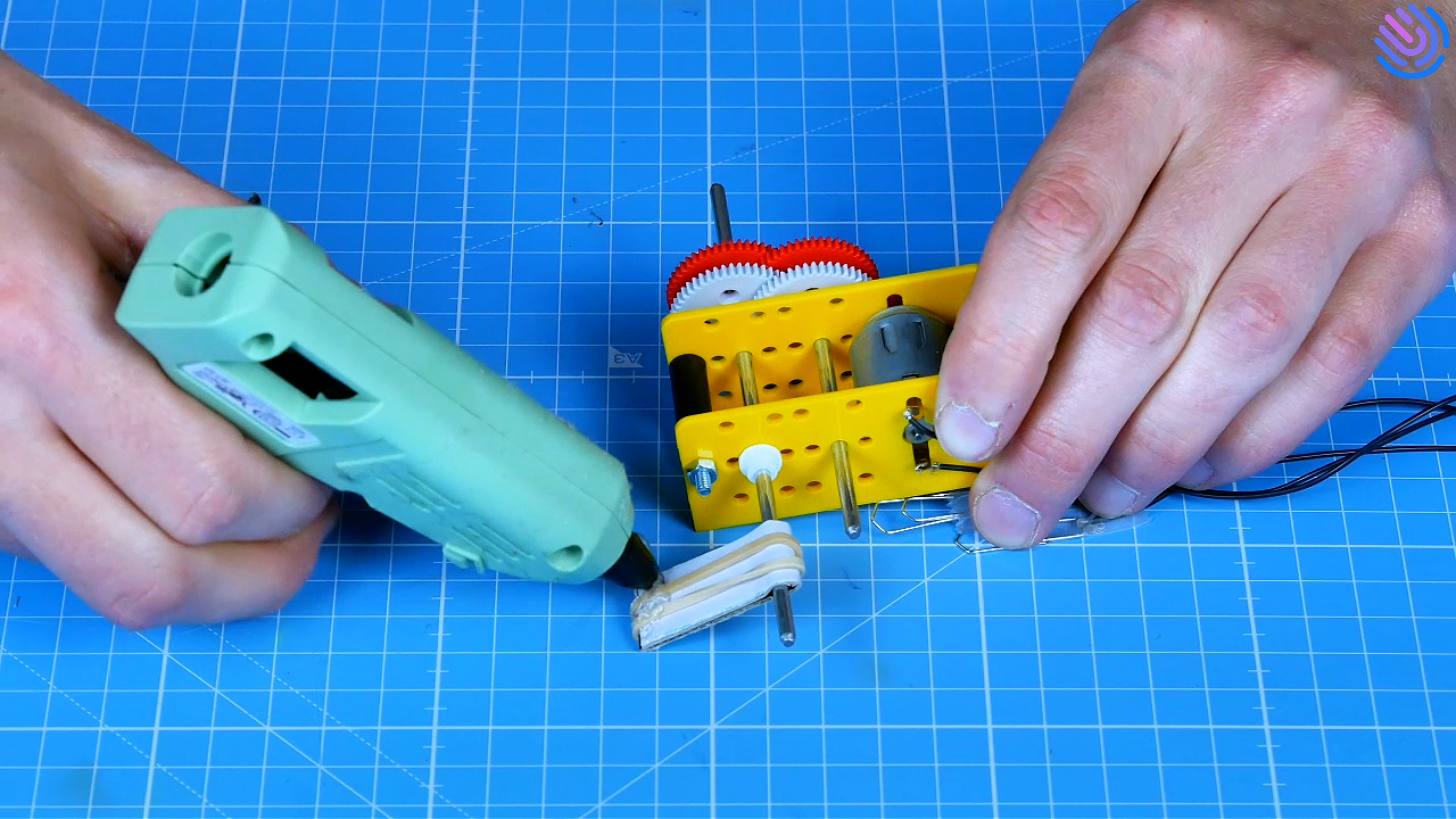

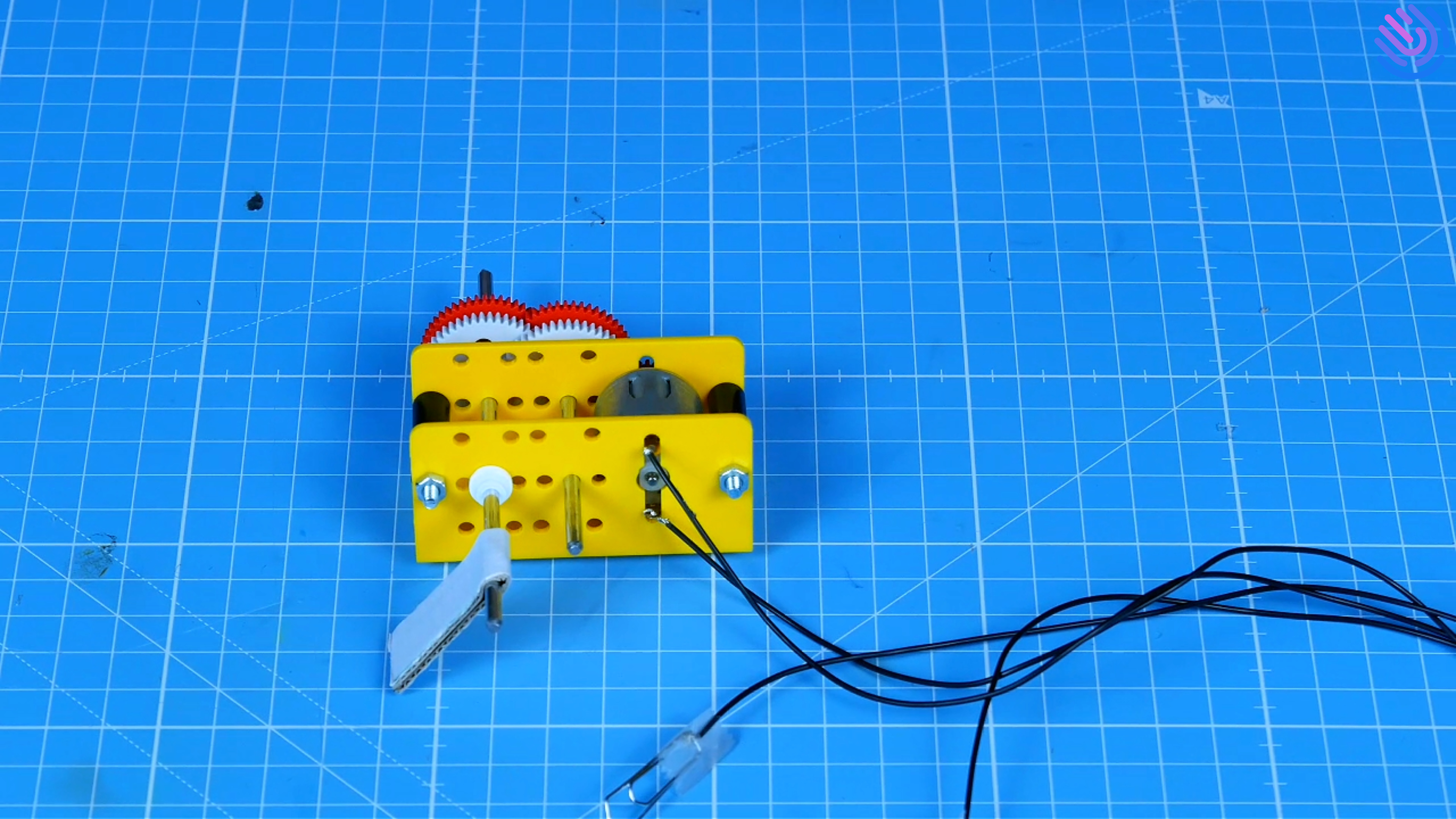

Reporte et découpe la pièce n°3 dans du carton, plie là en deux, puis colle là sur elle même comme indiqué autour du grand axe du côté sans engrenage.

Fais un huit avec l’élastique, et enfile le autour de cette pièce. Ajoute un peu de colle dessus pour qu’il ne bouge pas.

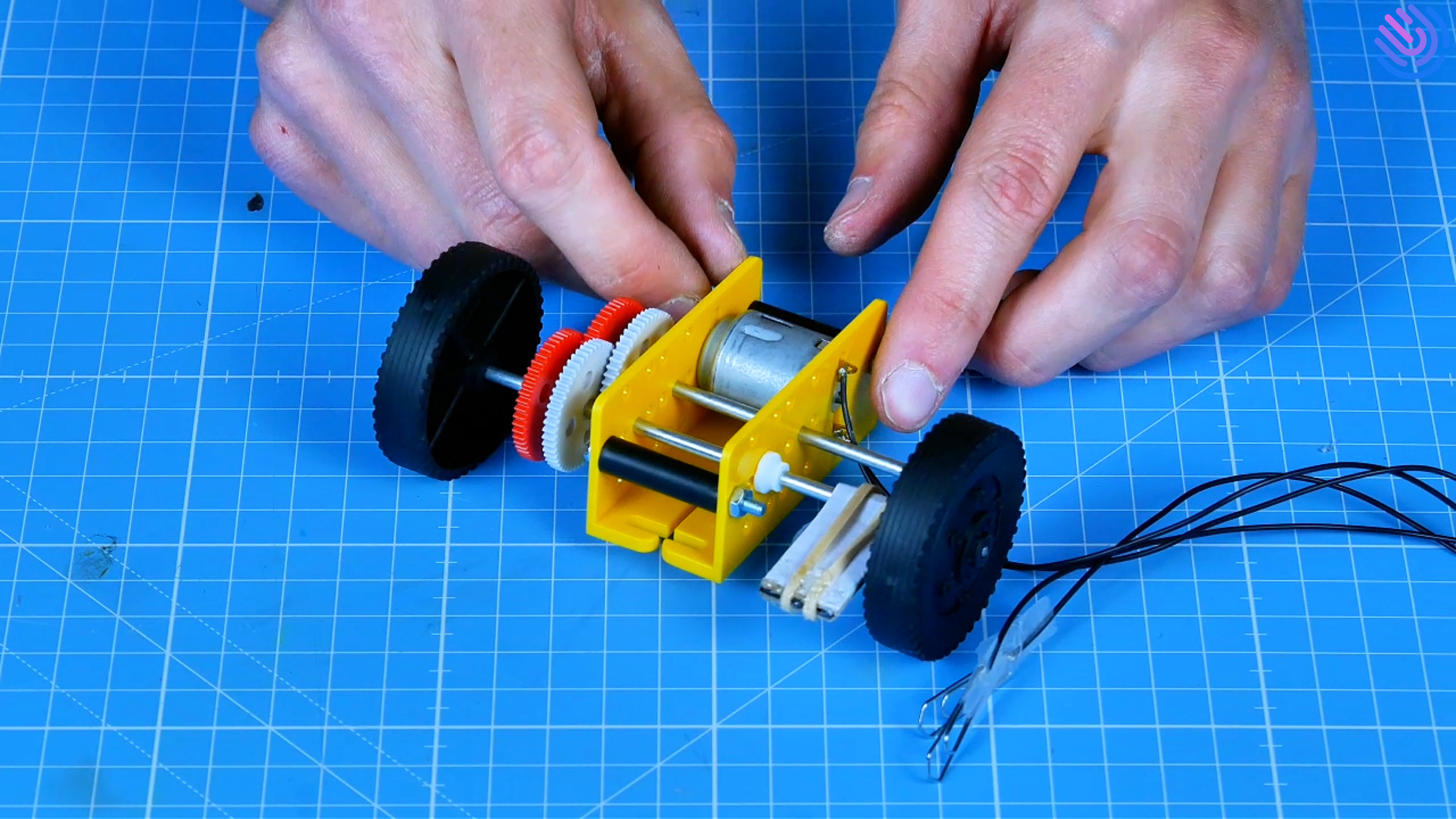

Insère les roues de part et d’autre du grand axe.

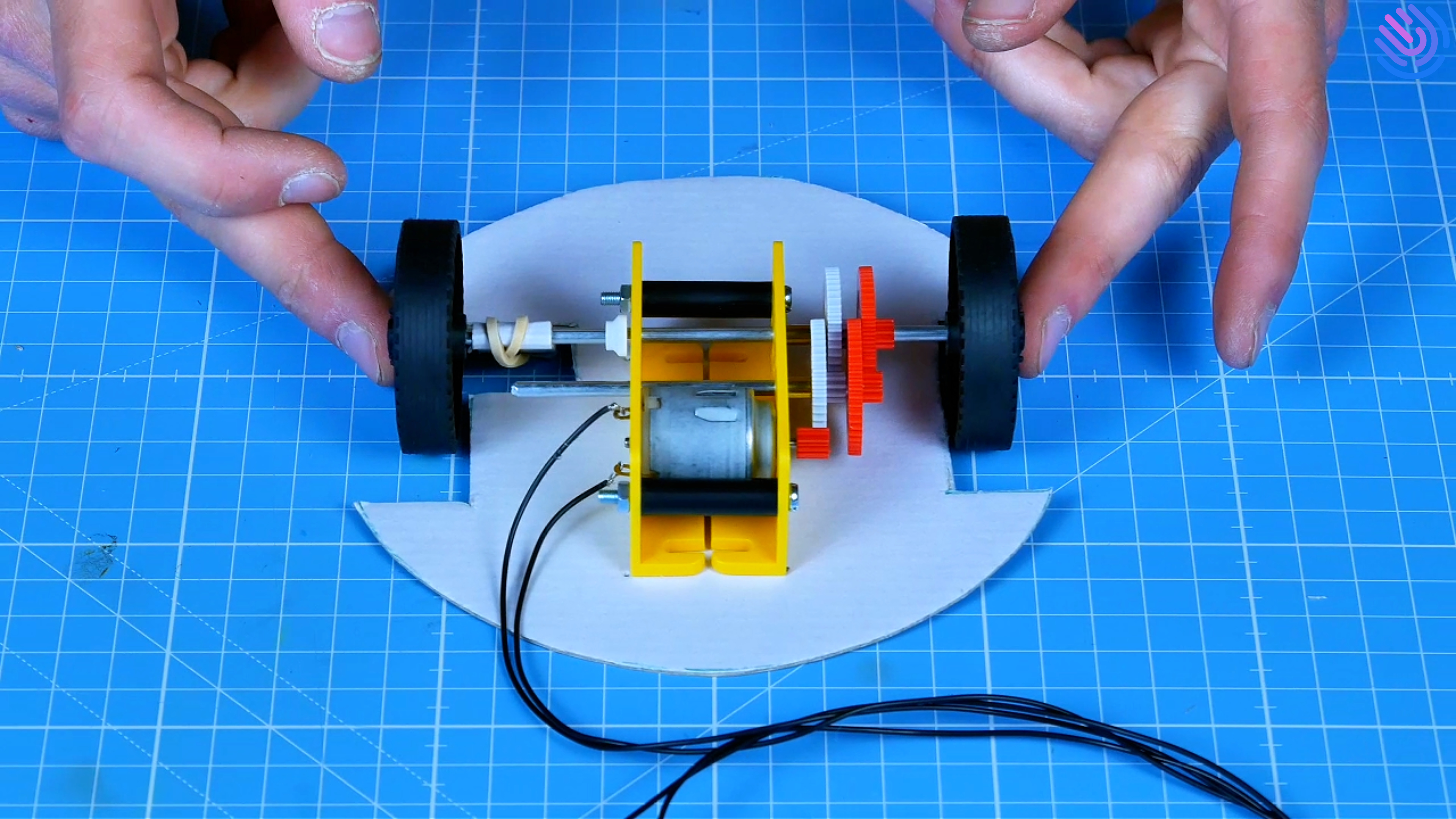

Reporte et découpe la base circulaire n°4, puis colle le châssis du motoréducteur comme indiqué sur le patron, pour que les roues passent dans les encoches.

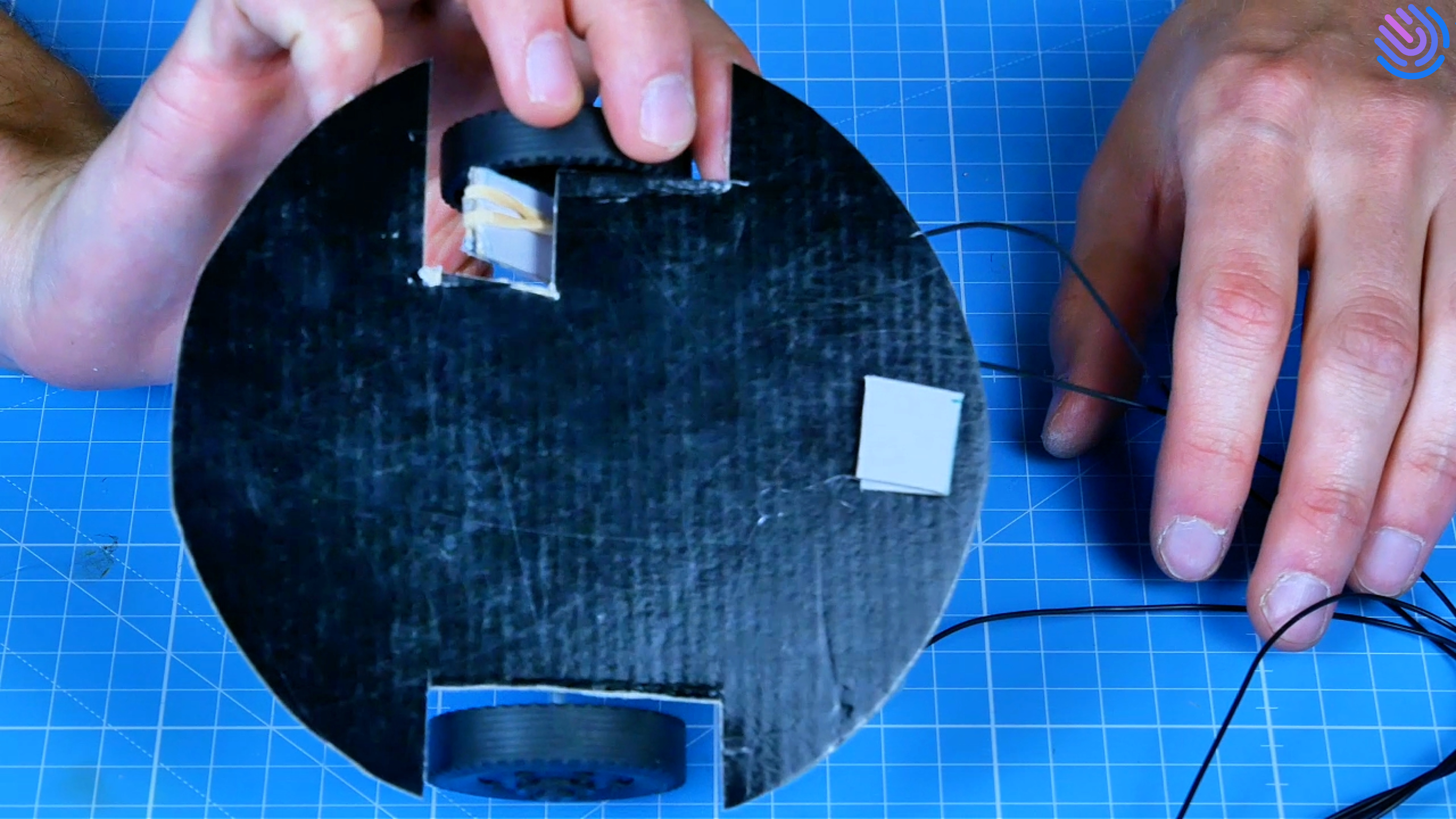

Découpe deux petits carrés de 1cm de côté et colle les l’un sur l’autre sous la base du côté du motoréducteur.

Reporte et découpe le support de piles n°5 dans du carton. Marque les plis en écrasant sur les traits avec une règle, puis plie et colle les rabats entre eux.

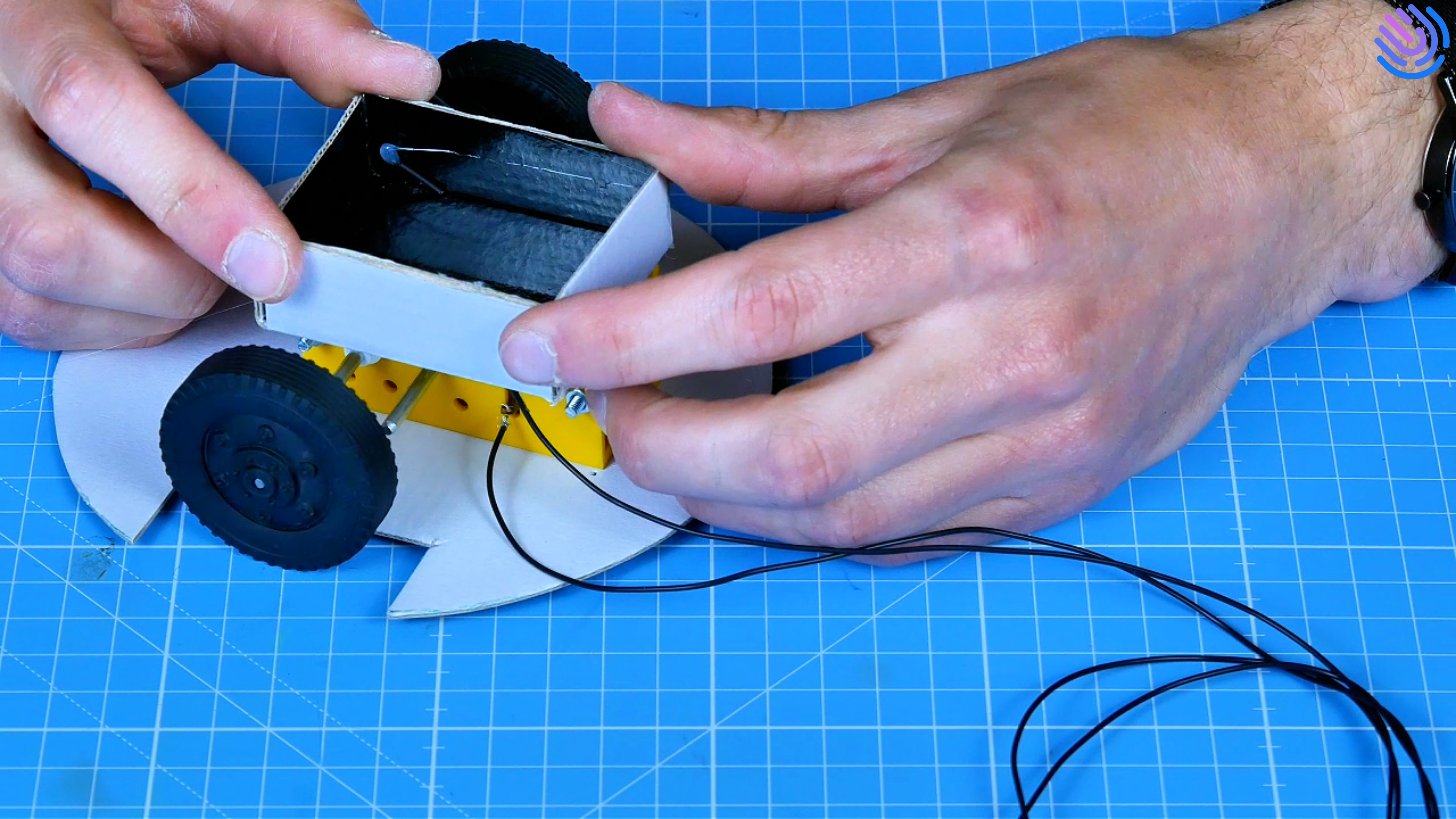

Colle le support de piles sur le châssis du motoréducteur sans que ça ne touche les engrenages.

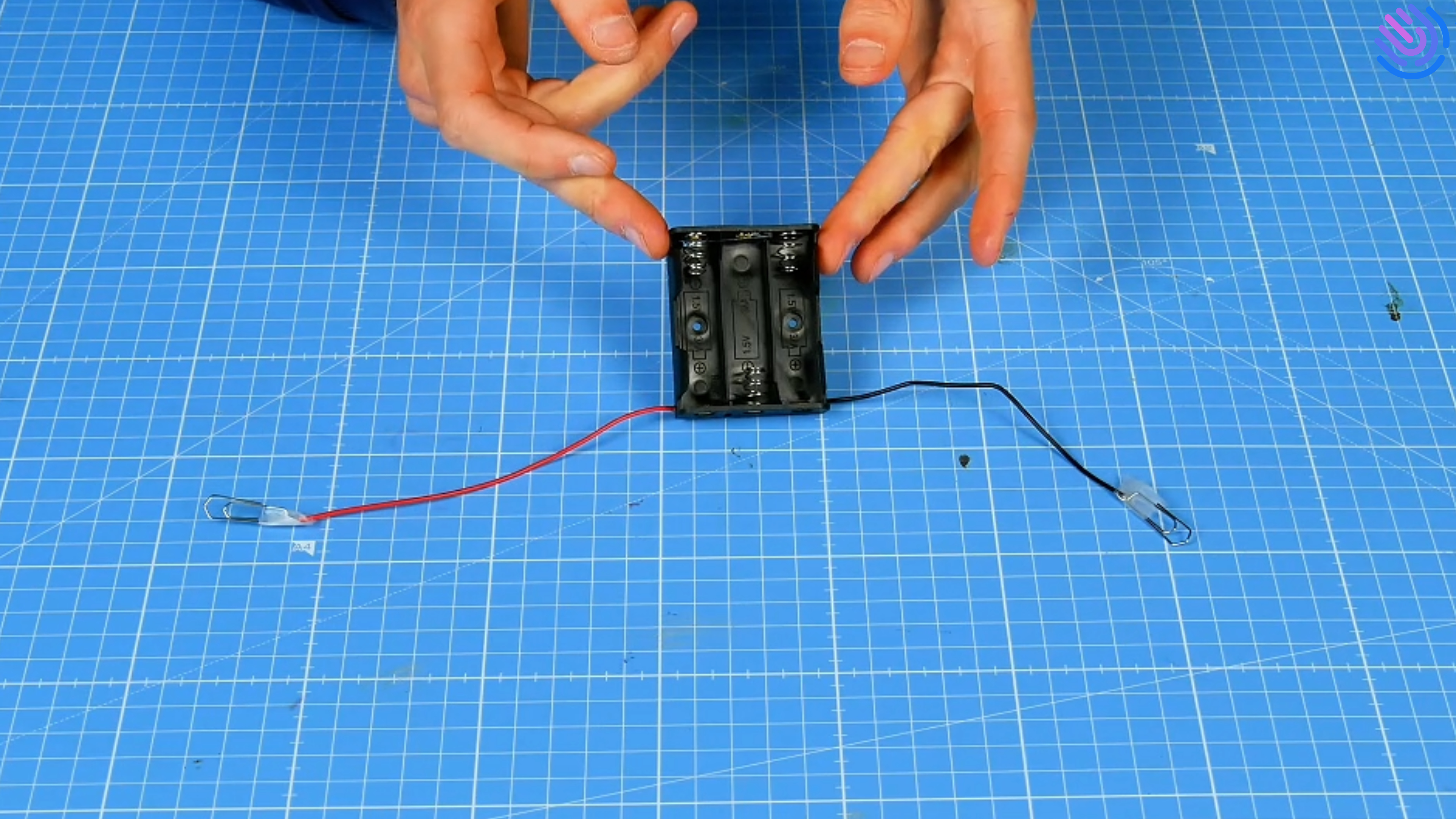

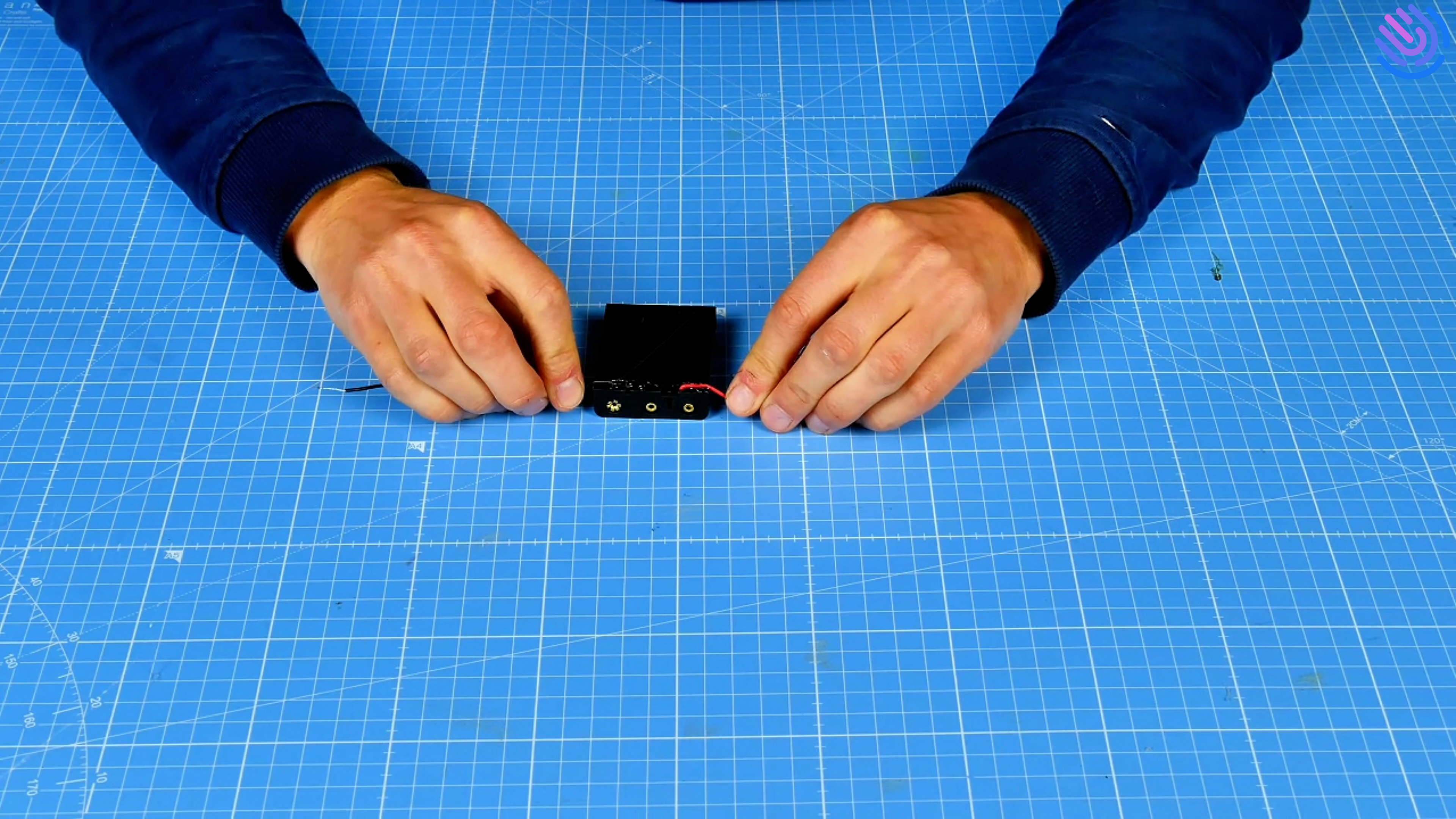

Si besoin, dénude les fils du boîtier de piles, et colle-les l’un à l’opposé de l’autre pour éviter tout court-circuit.

Enroule chacun des fils du boîtier autour d'un trombone, sans oublier de les sécuriser avec du scotch.

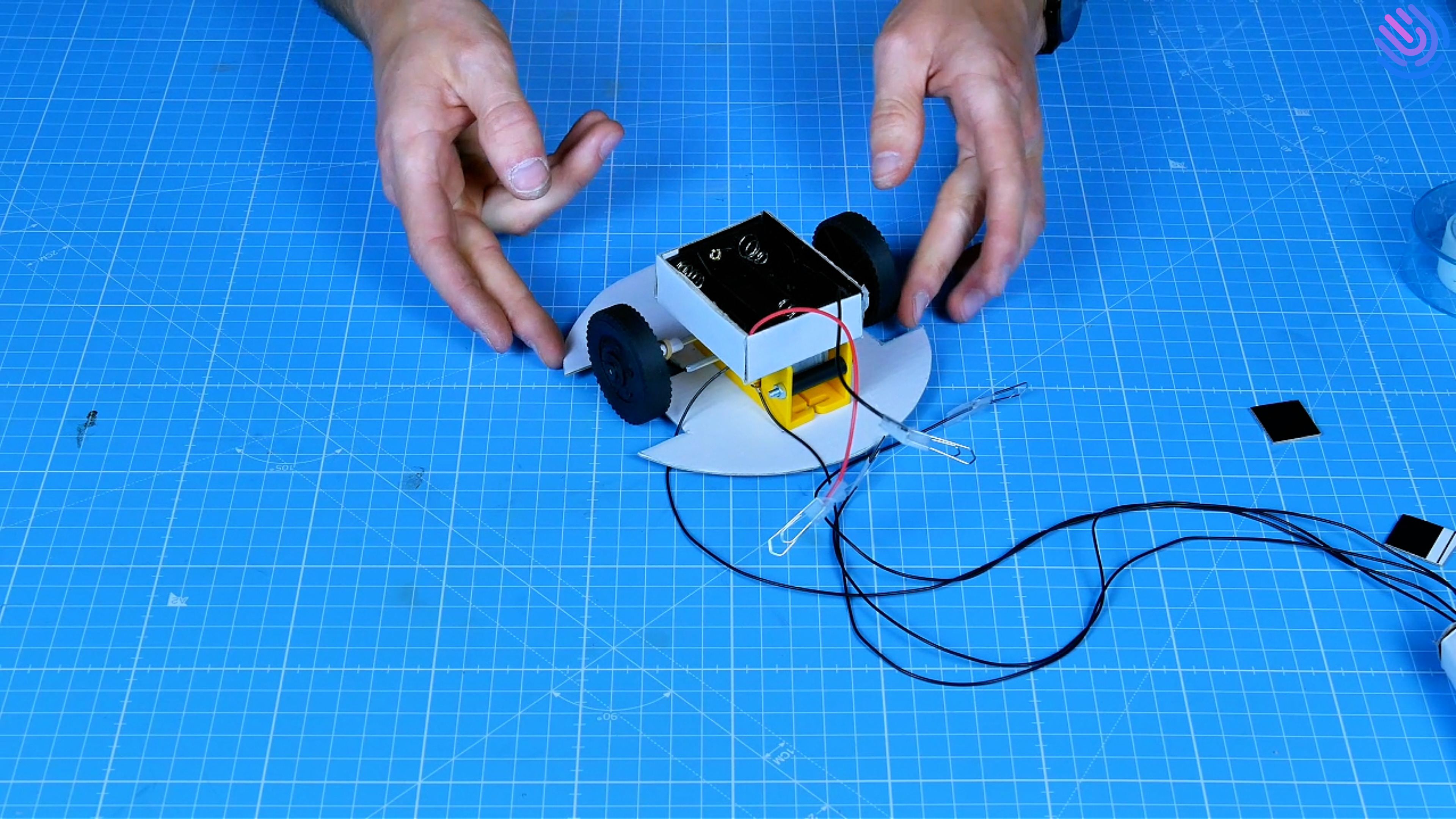

Mets le boîtier de piles dans le support en carton et coince les trombones dans ceux provenant de la télécommande, puis scotche les fils sur la base.

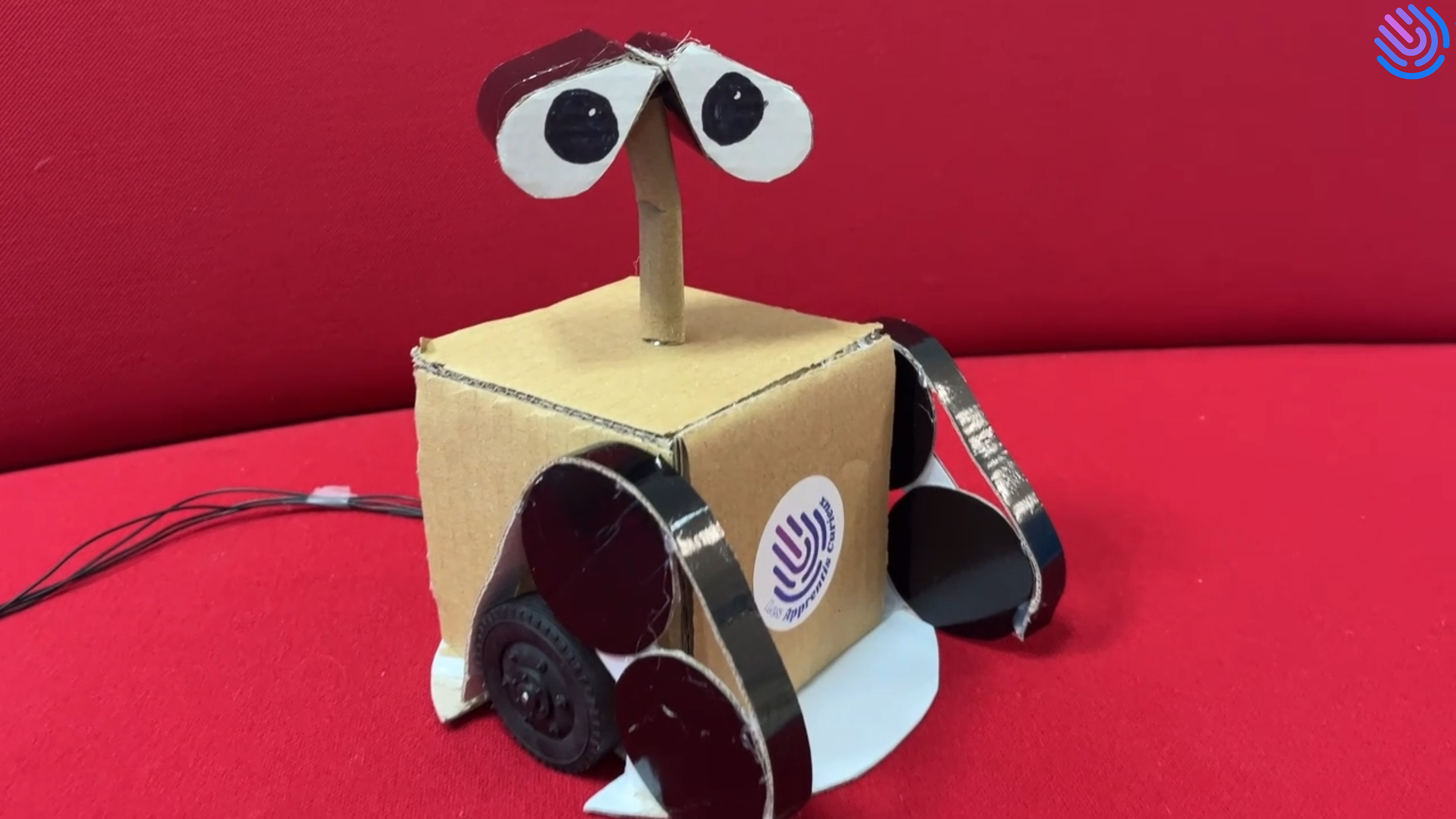

Maintenant, à toi de jouer pour que ton robot ressemble à un rover martien ou à WALL-E, par exemple (bras robotique, antenne, panneau solaire en carton…).
