Liste de matériel complète
Consommables du kit
Le patron du kit
Du carton de récupération
1m20 de fil de fer
1 paille en papier
1 buzzer
1 ampoule et sa douille
2 trombones
30cm de fil électrique
1 boîtier de 3 piles AA
Outils
Crayon
Règle
Ciseaux
Pistolet à colle
Du ruban adhésif
▶️Vidéo Tutoriel
📐Patron du kit
Suis les étapes ci dessous avec Matthieu qui te guidera avec simplicité !
Étape 1
Parcours et base

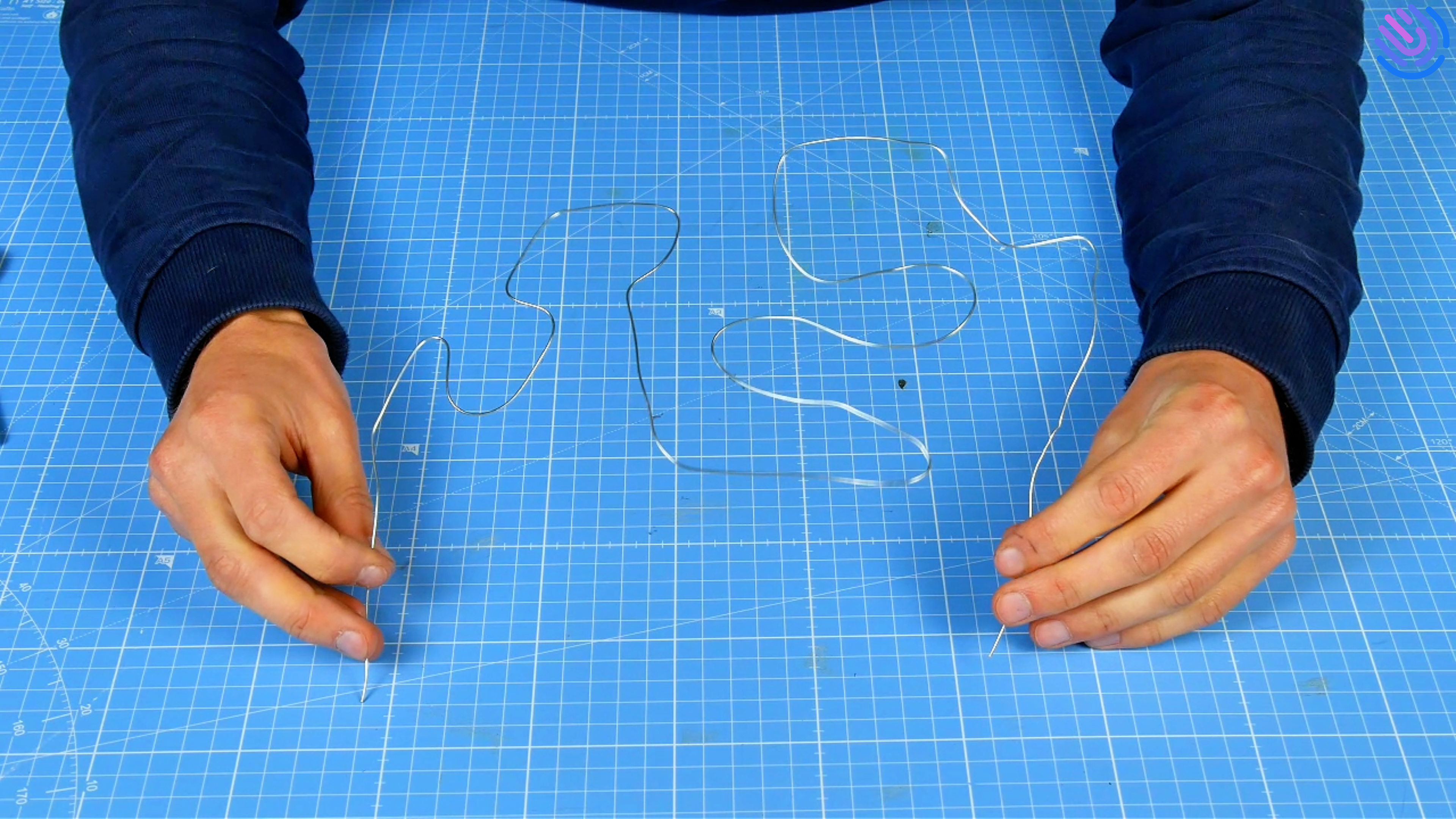

Coupe un morceau de fil de fer de 1 mètre, et plie-le en forme de parcours à suivre (en zigzag, vagues, etc.).
Étape 2

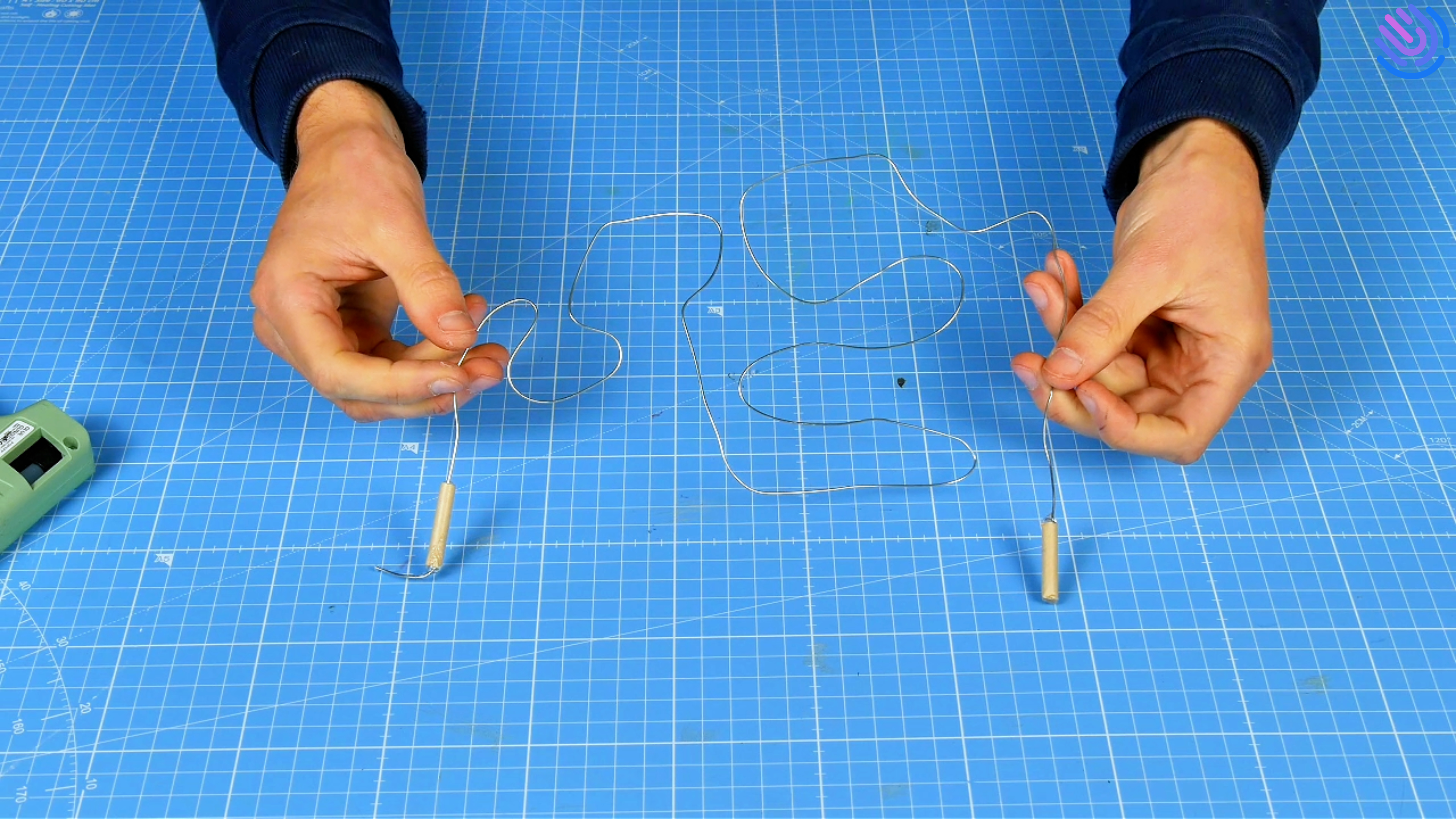

Coupe et colle 2 morceaux de paille de 3 cm aux extrémités du parcours. Le fil doit passer dans les pailles et dépasser à l’une des extrémités.
⚠️ Sécurité avant tout
Attention à tes doigts, la chaleur de la colle peut voyager dans le fil de fer.
Étape 3

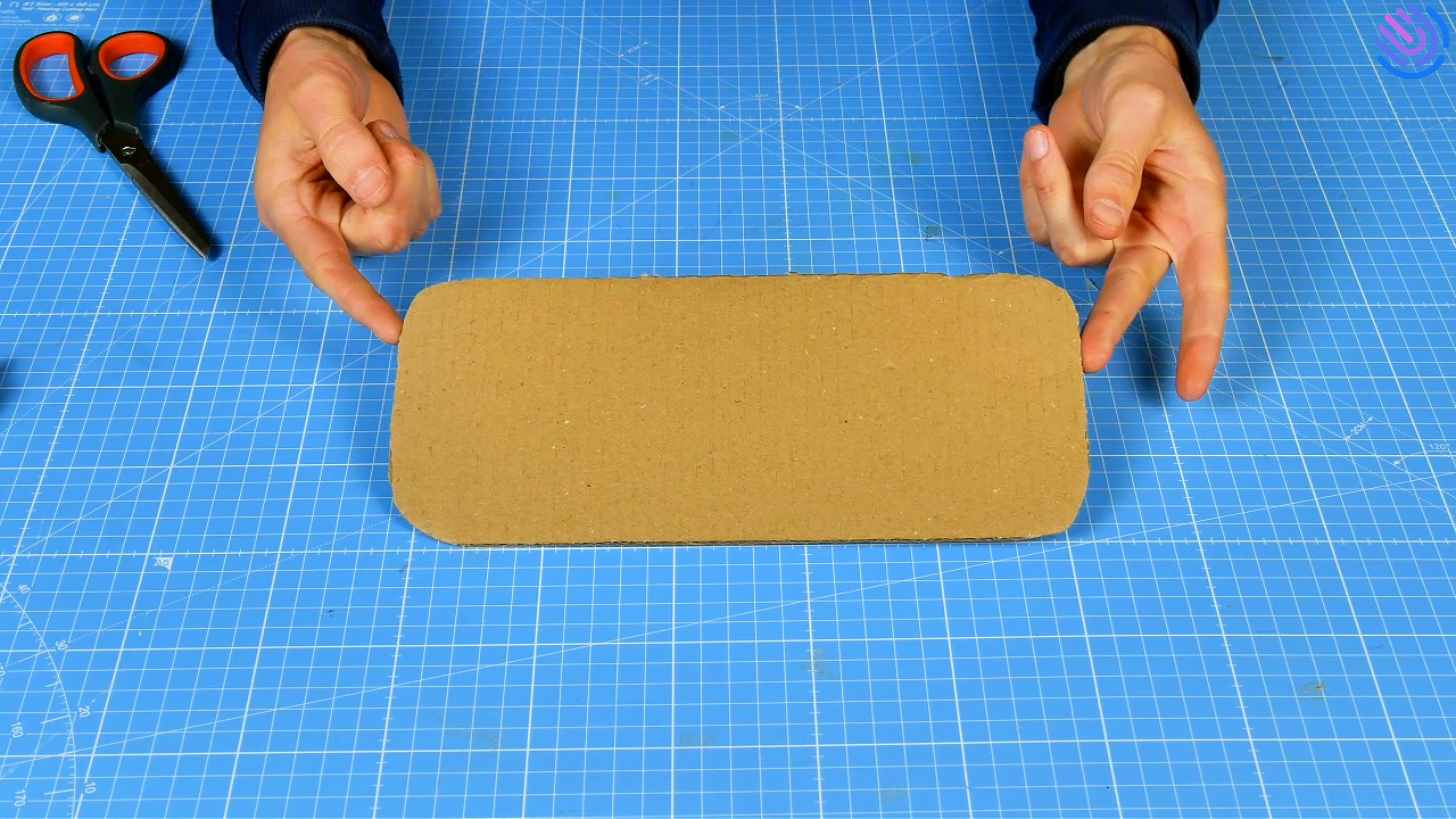

Découpe un rectangle de carton rigide de 12 × 30 cm.
💡 L’astuce de Matthieu
Tu peux arrondir les coins pour plus de style.
Étape 4
Le fil détecteur

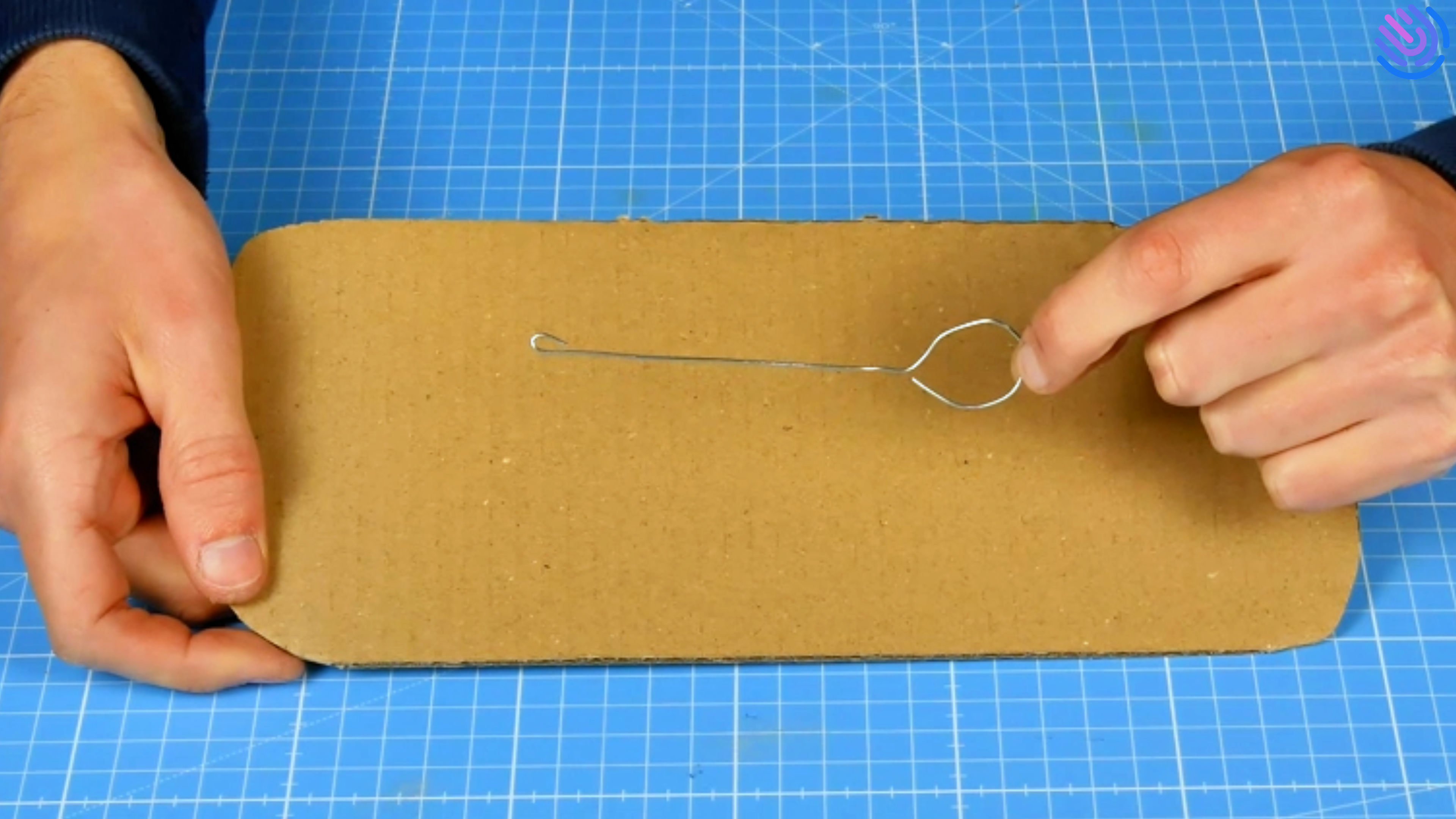

Découpe un morceau de fil de fer de 15 cm qui servira de « détecteur ». Fais une boucle assez large à une extrémité et une boucle serrée de l’autre côté.
Étape 5

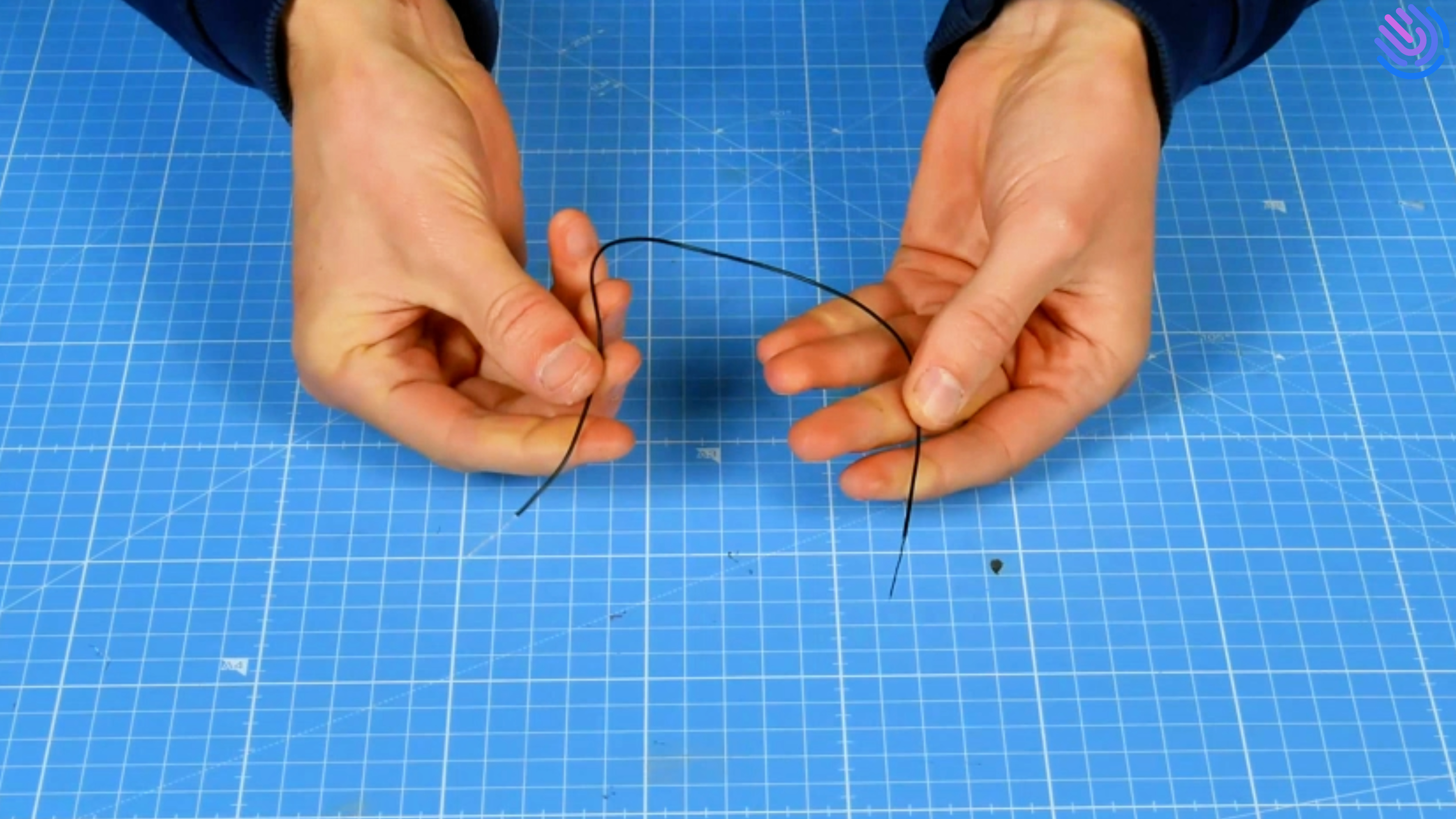

Coupe un fil électrique de 30 cm et dénude-le : pince la gaine en plastique à environ 2 cm de l’extrémité du fil avec tes ciseaux, sans le couper, puis retire-la délicatement.
💡 L’astuce de Matthieu
Tu peux t’entraîner sur un morceau de fil électrique inutile avant ! Pense à torsader les brins du fil entre eux.
Étape 6

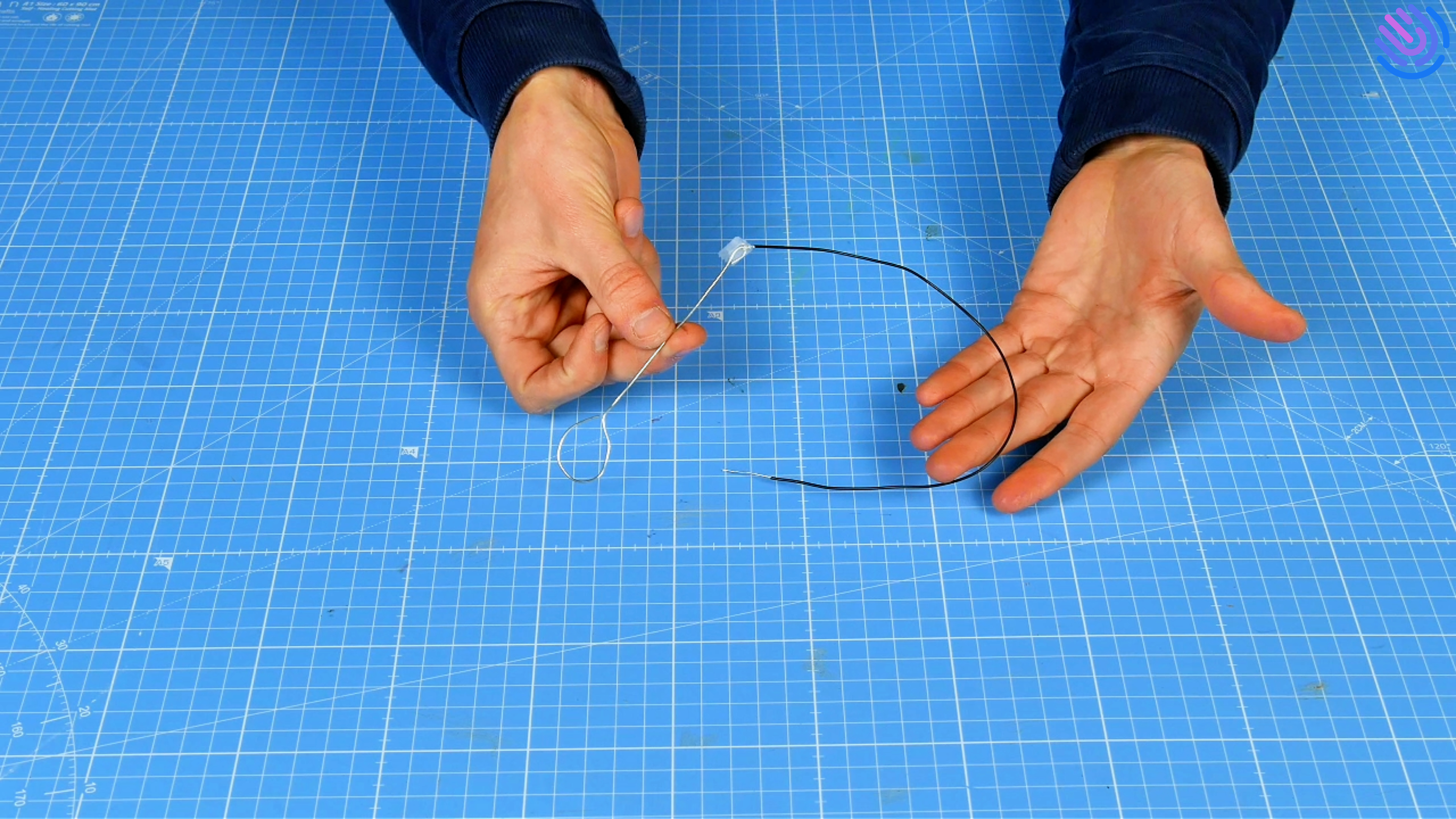

Noue ce fil dans la petite boucle du détecteur, et sécurise la connexion avec du ruban adhésif.
Étape 7
Le circuit électrique

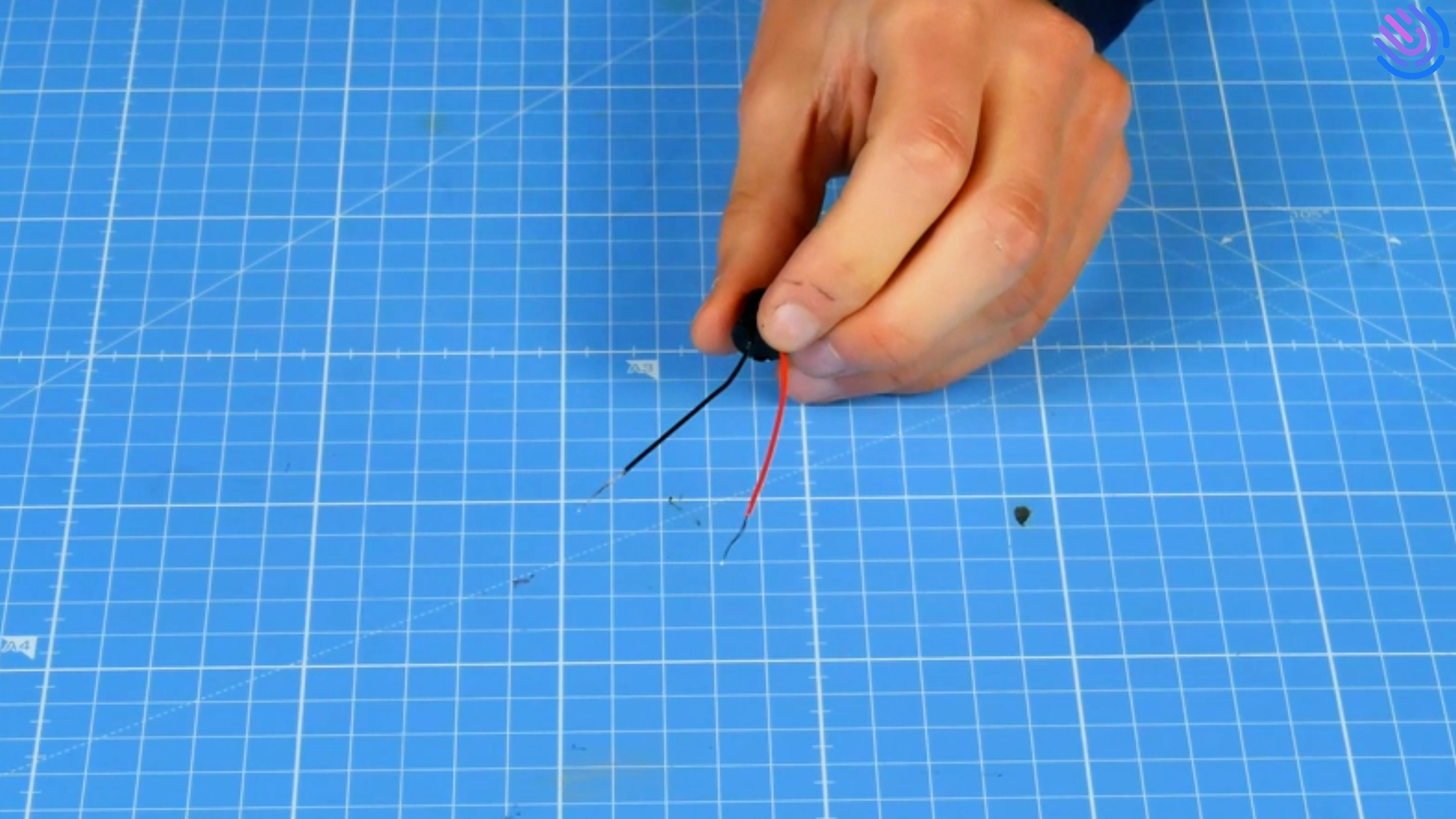

Dénude les fils du buzzer sur 2cm.
❗ Erreur à ne pas faire
Méfie-toi : les fils du buzzer sont courts, entraîne-toi sur du fil électrique avant.
Étape 8

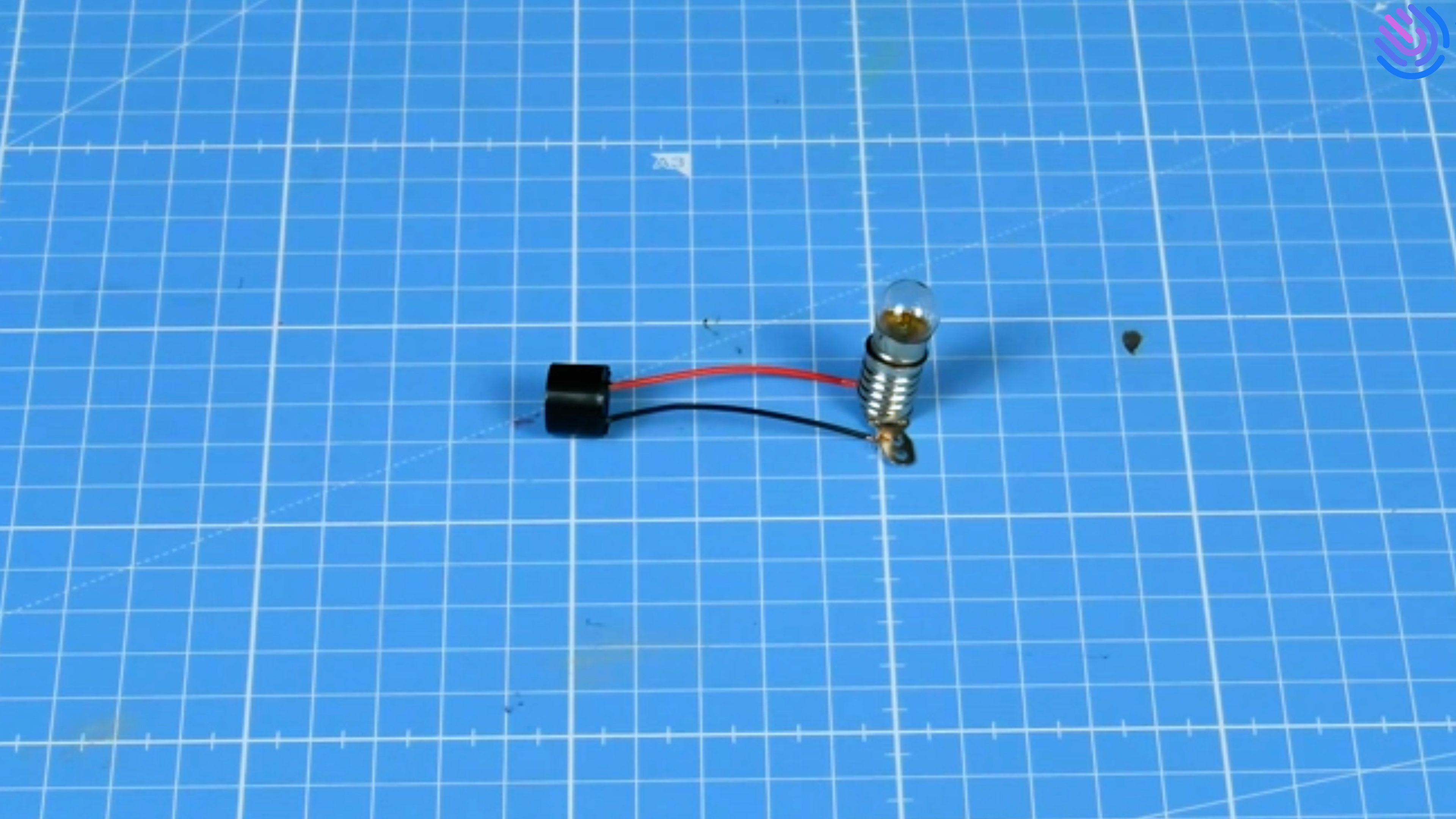

Visse l’ampoule dans sa douille, puis serre les fils du buzzer dans un trou de chacune des pattes.
Étape 9

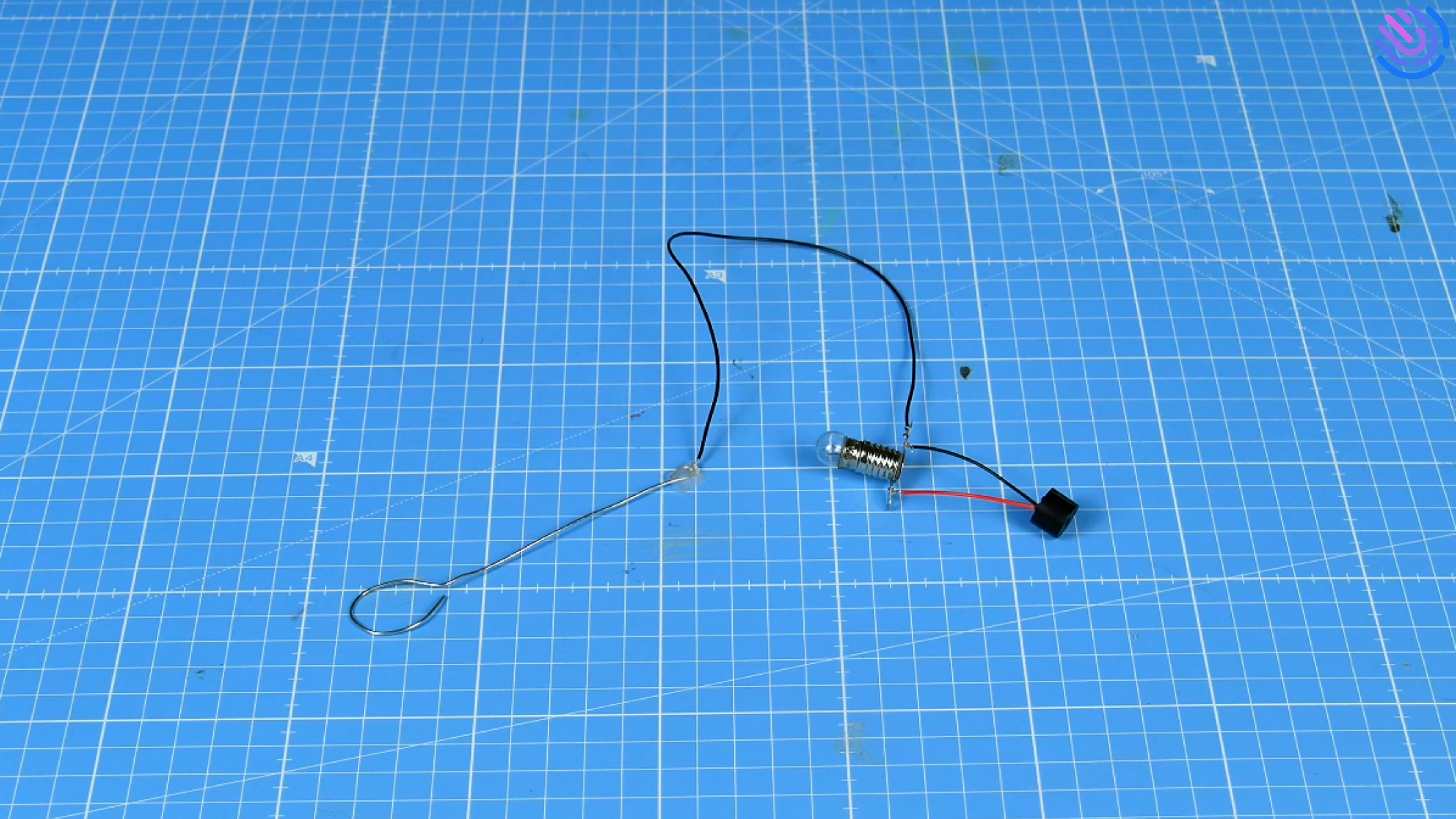

Relie l’extrémité libre du fil du détecteur à la patte de l’ampoule reliée au fil noir du buzzer.
Étape 10
La boîte

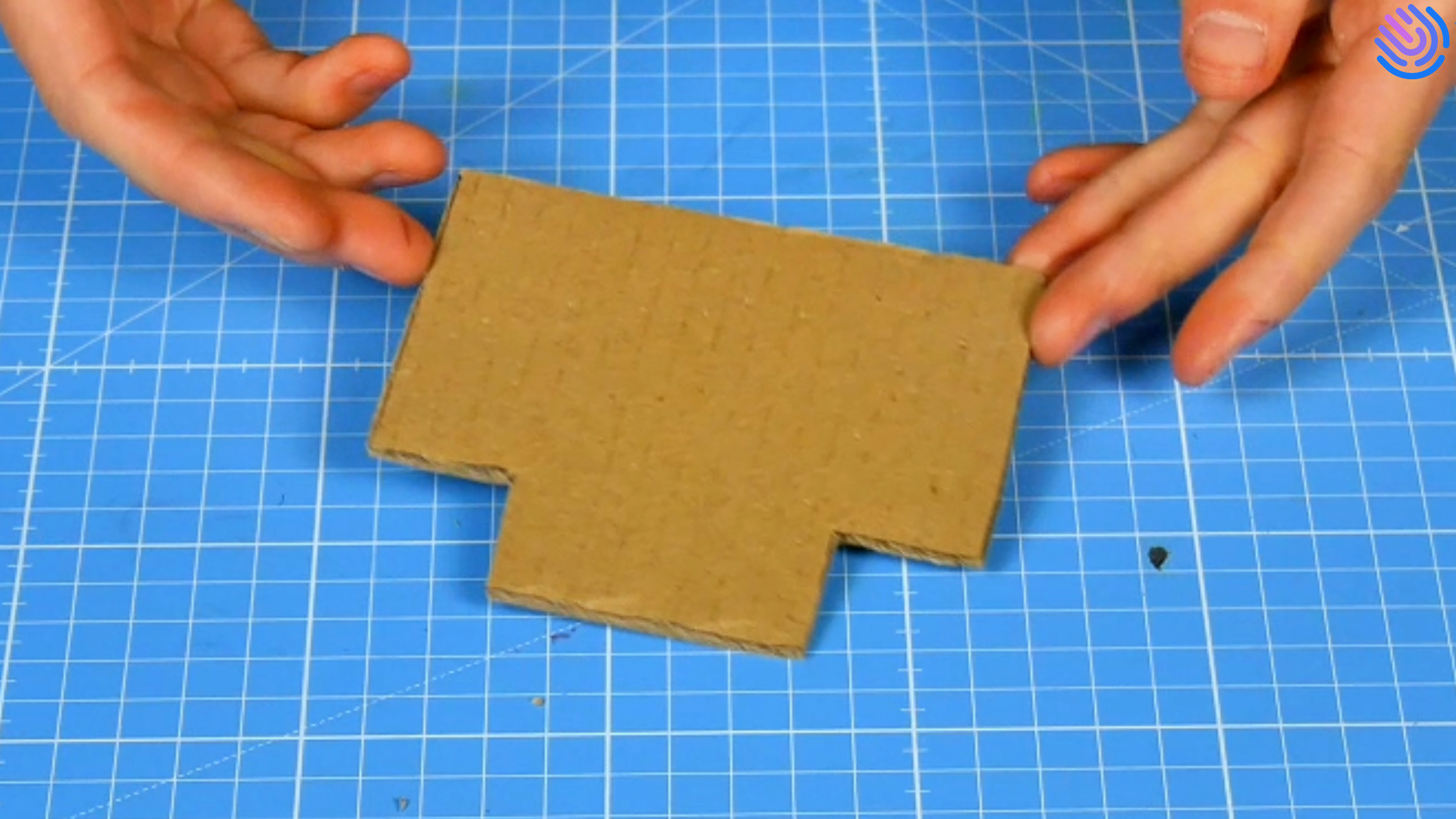

Découpe le patron, repasse son contour sur du carton, puis découpe-le.
❗ Erreur à ne pas faire
Fais attention à ne pas bouger quand tu repasses le contour du patron.
Étape 11

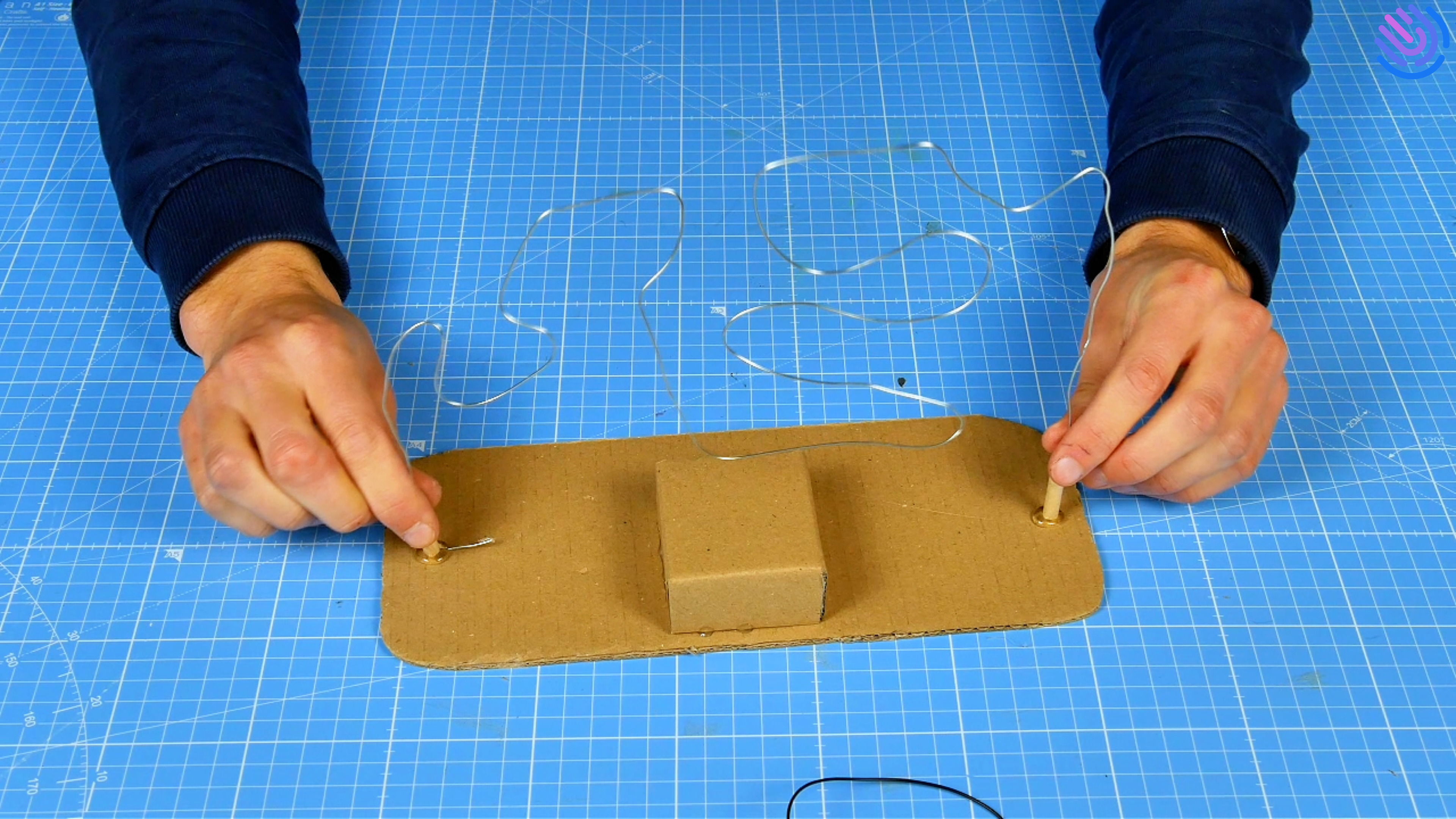

Marque les plis en écrasant sur les traits avec une règle. Plie et colle les rabats entre eux, puis colle le tout sur ta base comme indiqué. Enfin fixe le parcours dessus avec le pistolet à colle.
Étape 12
Applique des petits points de colle sous tes composants pour les maintenir sur ton support en carton comme sur le patron.
❗ Erreur à ne pas faire
Ne mets pas trop de colle pour ne pas endommager tes composants électroniques.
Étape 13
Les piles

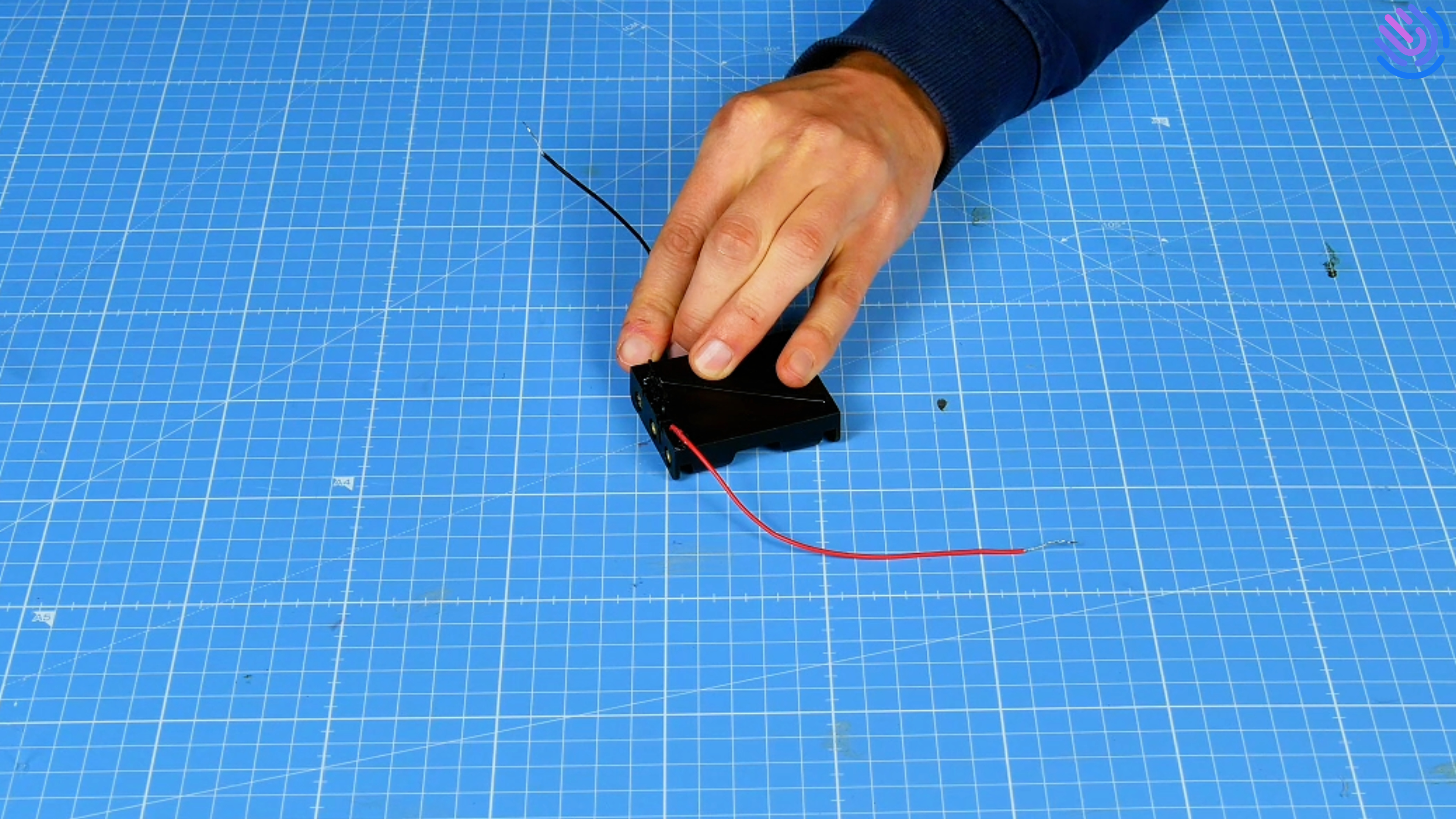

Si besoin, dénude les fils du boîtier de pile, et colle les l’un à l’opposé de l’autre pour éviter tout court-circuit.
⚠️ Sécurité avant tout
Pense à toujours retirer les piles du boîtier pendant tes manipulations.
Étape 14

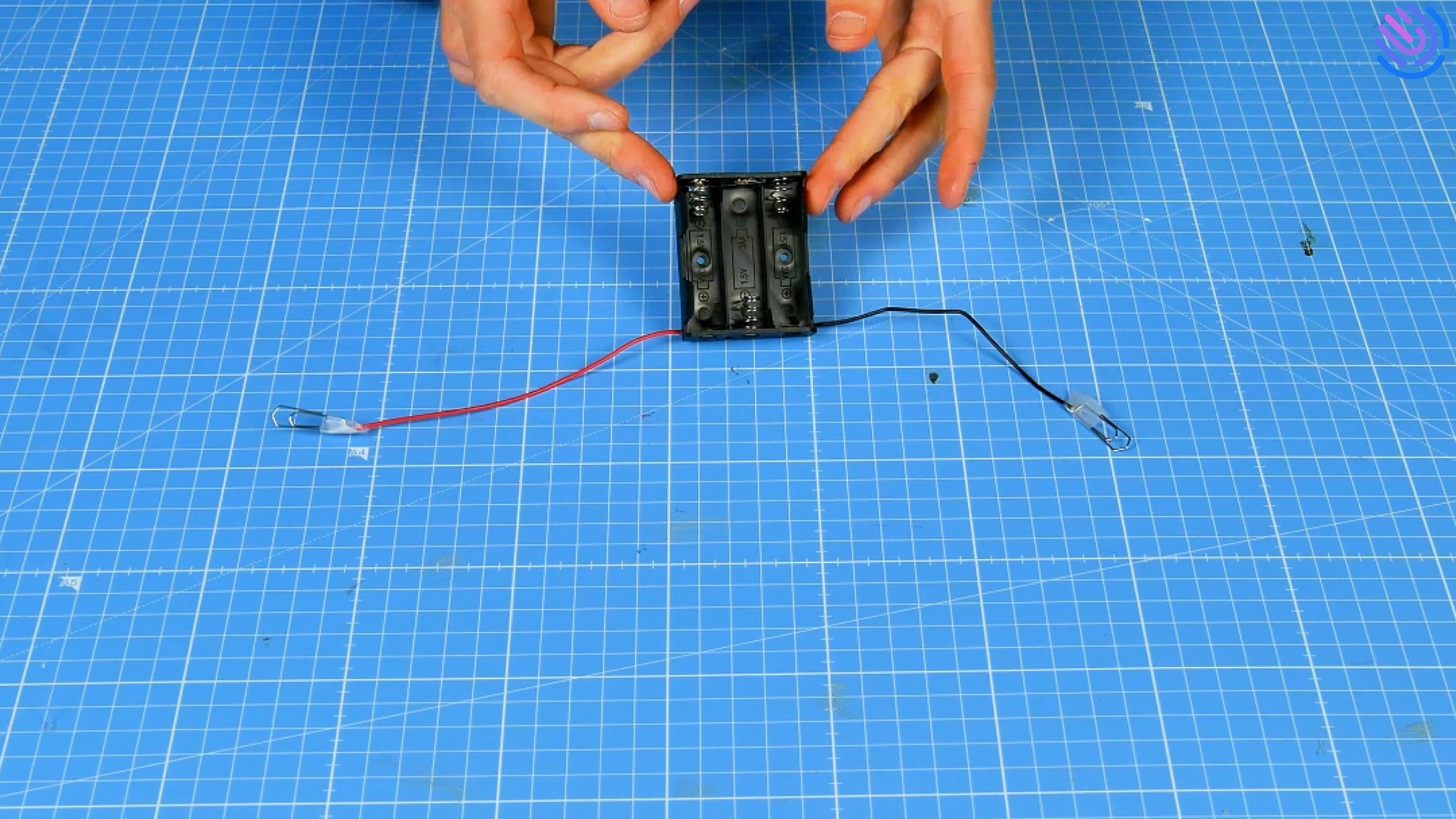

Enroule chacun des fils du boîtier autour d'un trombone, sans oublier de les sécuriser avec du ruban adhésif.
Étape 15

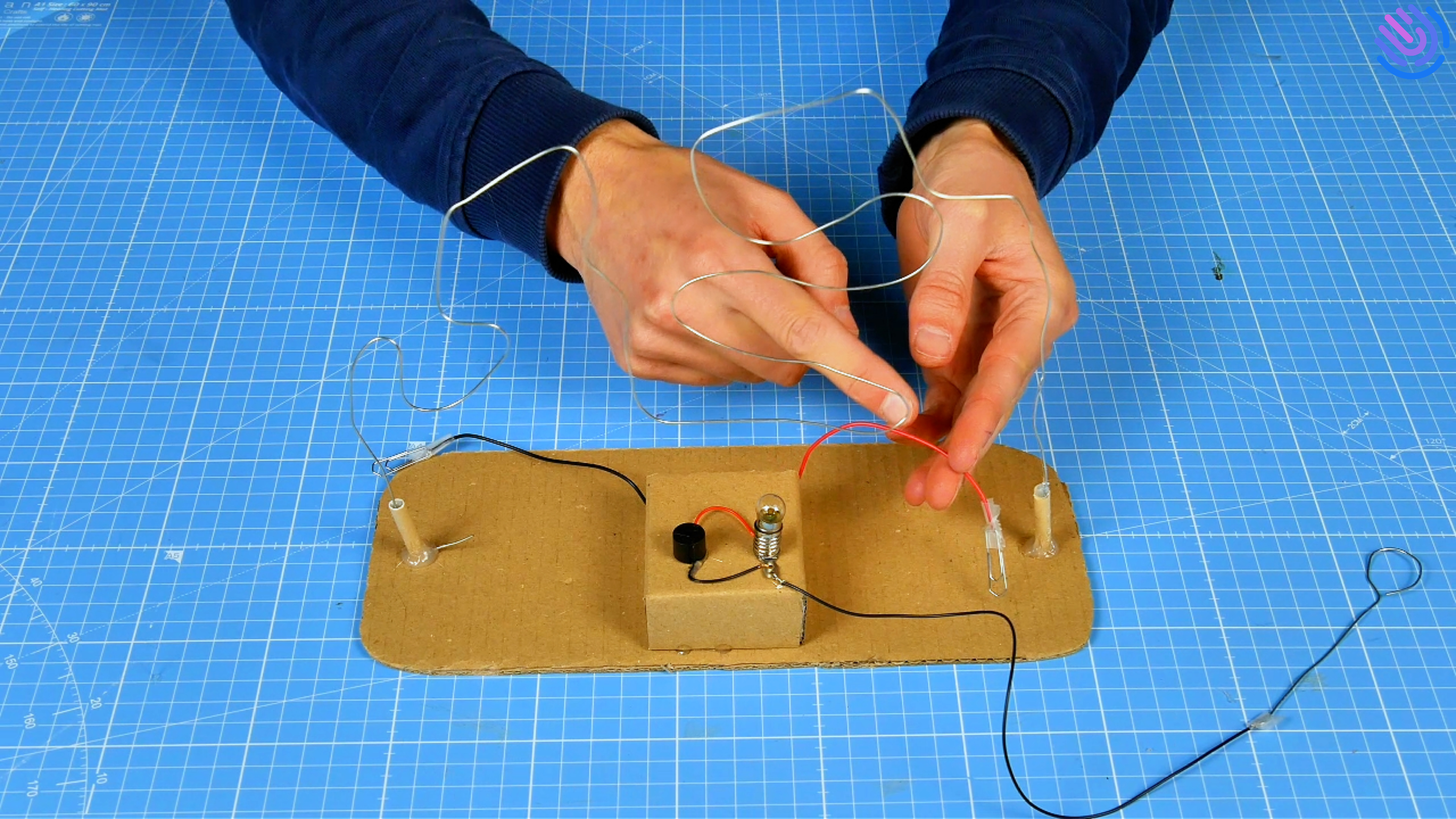

Glisse le boîtier de pile dans la boîte en carton et coince le trombone du fil rouge du boîtier de piles dans la patte de l’ampoule reliée au fil rouge du buzzer.
🔬 Tests et expérimentations

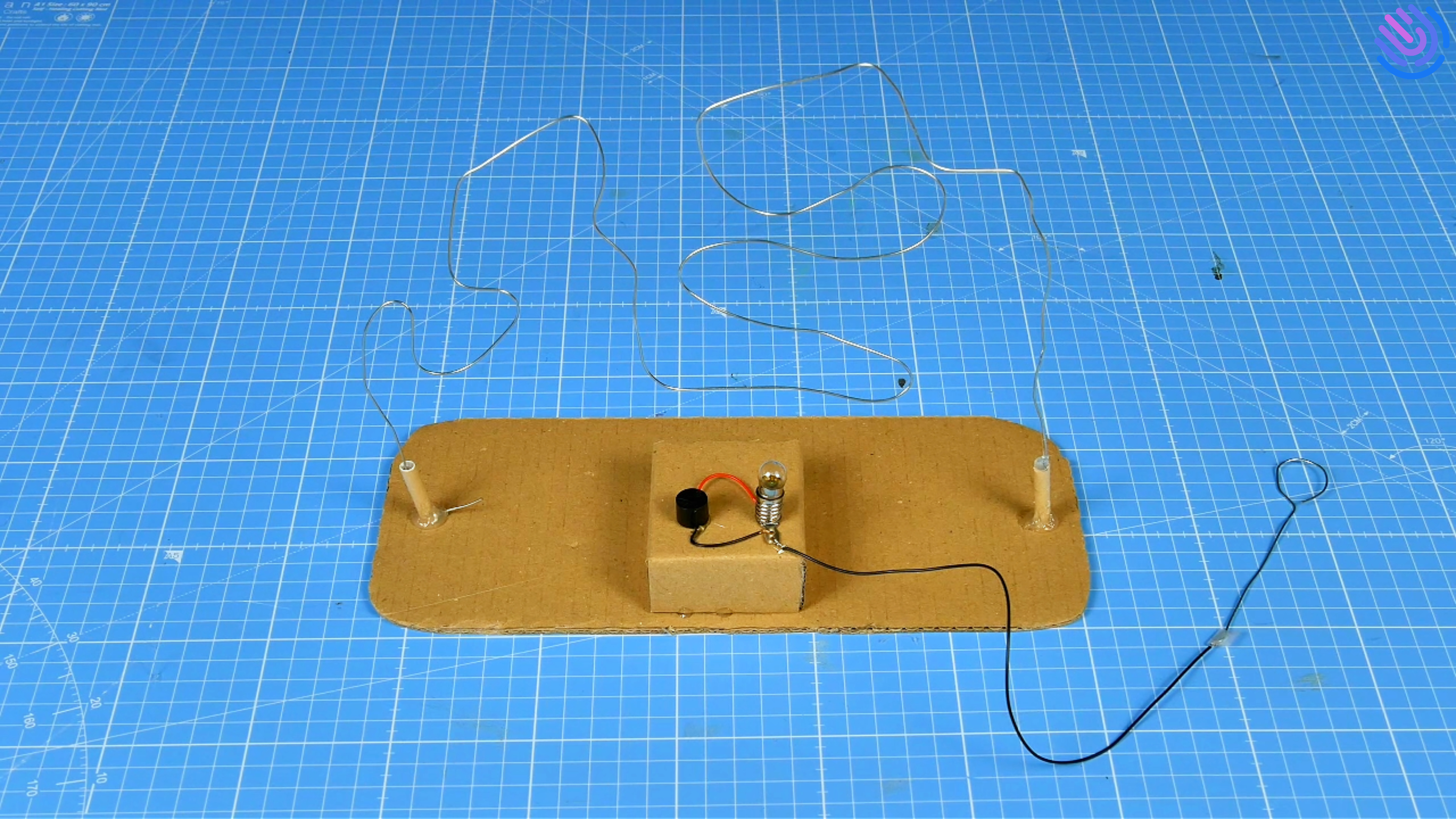

Vérifie bien ton circuit avant de connecter le fil noir des piles au morceau de fil de fer qui dépasse d’un côté du parcours. 🔌
Teste si le buzzer sonne quand le détecteur touche le parcours, et reste silencieux s’il ne le touche pas. 🚨
Corrige les connexions si besoin. ⚡

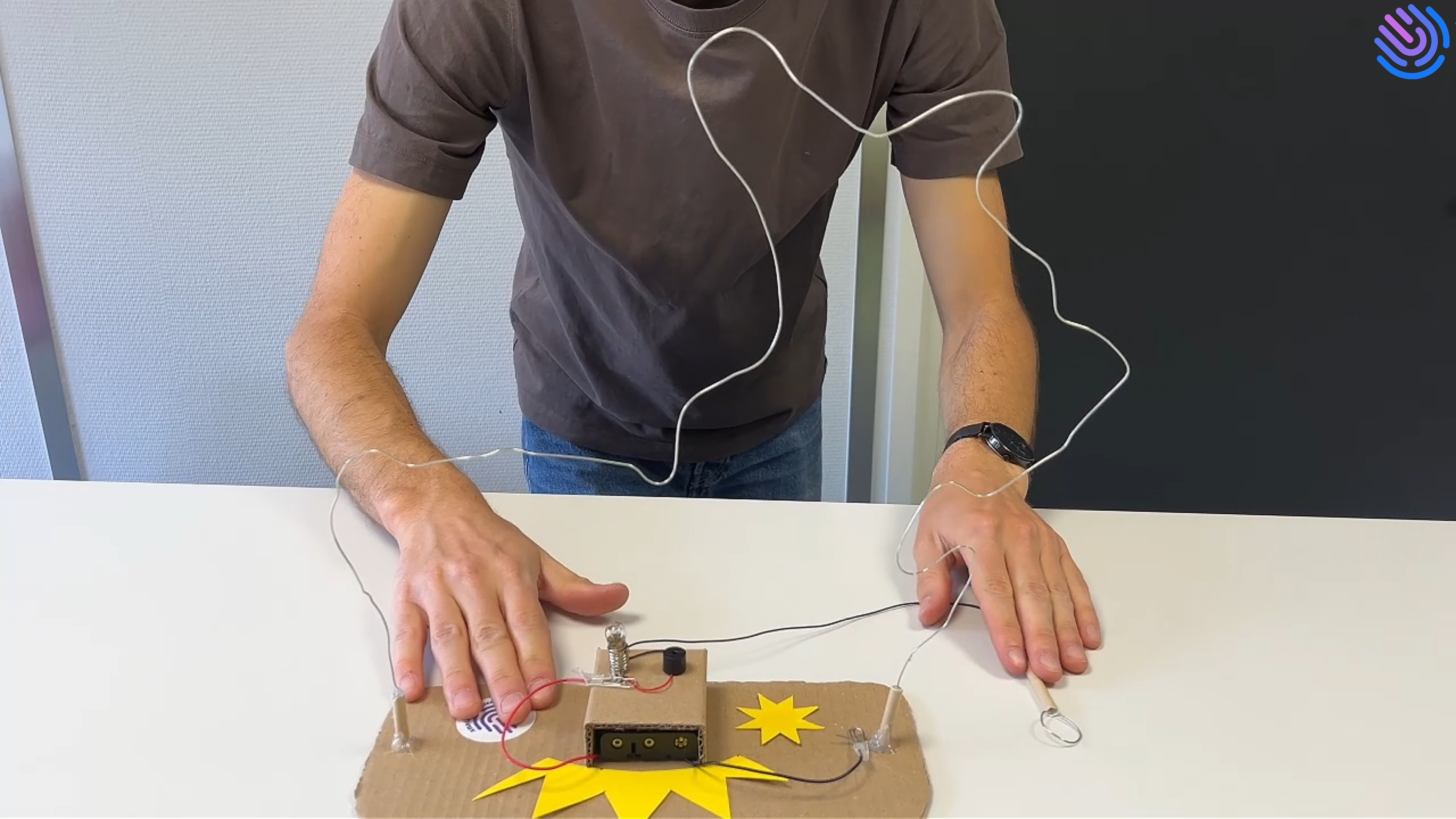

Tu peux faire un concours d’adresse avec tes amis à la fin pour voir s’ils sauront faire ton parcours d’adresse sans le faire sonner, ou le faire en un minimum de temps avec un chronomètre. ⏱️
⚛️ La science derrière le fun
L’électricité est partout : dans nos téléphones, lampes, voitures, ordinateurs… Mais qu’est-ce que c’est vraiment ? D’où vient-elle, comment elle circule, et pourquoi certaines choses s’allument et d’autres pas ?
⚡ Les bases
Les électrons sont des particules minuscules qui se déplacent dans les fils : c’est ce qui crée le courant électrique.
Un matériau est conducteur s’il laisse passer les électrons (ex. : cuivre, aluminium) et isolant s’il bloque leur passage (ex. : plastique, bois, verre).
Quand le circuit est fermé : le courant peut circuler → ça fonctionne.
Quand le circuit est ouvert : le courant est bloqué → rien ne se passe.
⚠️ Sécurité
Règles de base :
Ne jamais toucher une prise ou fil dénudé.
Toujours utiliser des piles ou circuits basse tension en atelier.
Éviter l’eau à proximité.
🔌 Série / parallèle
En série, il y a un seul chemin pour le courant. Si un composant grille, tout s’éteint. La puissance est divisée entre les composants, donc ça semblera moins puissant.
En parallèle, il y a plusieurs chemins. Les éléments sont indépendants et reçoivent tous la même tension des piles, comme dans notre circuit.
💡 Pour les plus grands
Les deux grandeurs importantes de l’électricité sont le courant (en ampères, A) et la tension (en volts, V).
Si on représentait l’électricité par de l’eau dans une cascade :
le courant serait la quantité d’eau qui s’écoule,
la tension serait la hauteur de la chute.
Pour comprendre ce qui est dangereux, imagine-toi au pied de la cascade :
Beaucoup d’eau mais une petite hauteur : pas très dangereux.
Grande hauteur mais seulement un filet d’eau : pas très dangereux.
Grande hauteur et beaucoup d’eau : là, tu risques de te faire emporter.
C’est la combinaison d’une tension élevée et d’un courant élevé qui est dangereuse.
🎁Mission Bonus
Change ton circuit ou ton détecteur pour plus de difficulté !
Étape 16
À toi de modifier le parcours de ton jeu pour le rendre plus difficile si tu le souhaites !
Étape 17

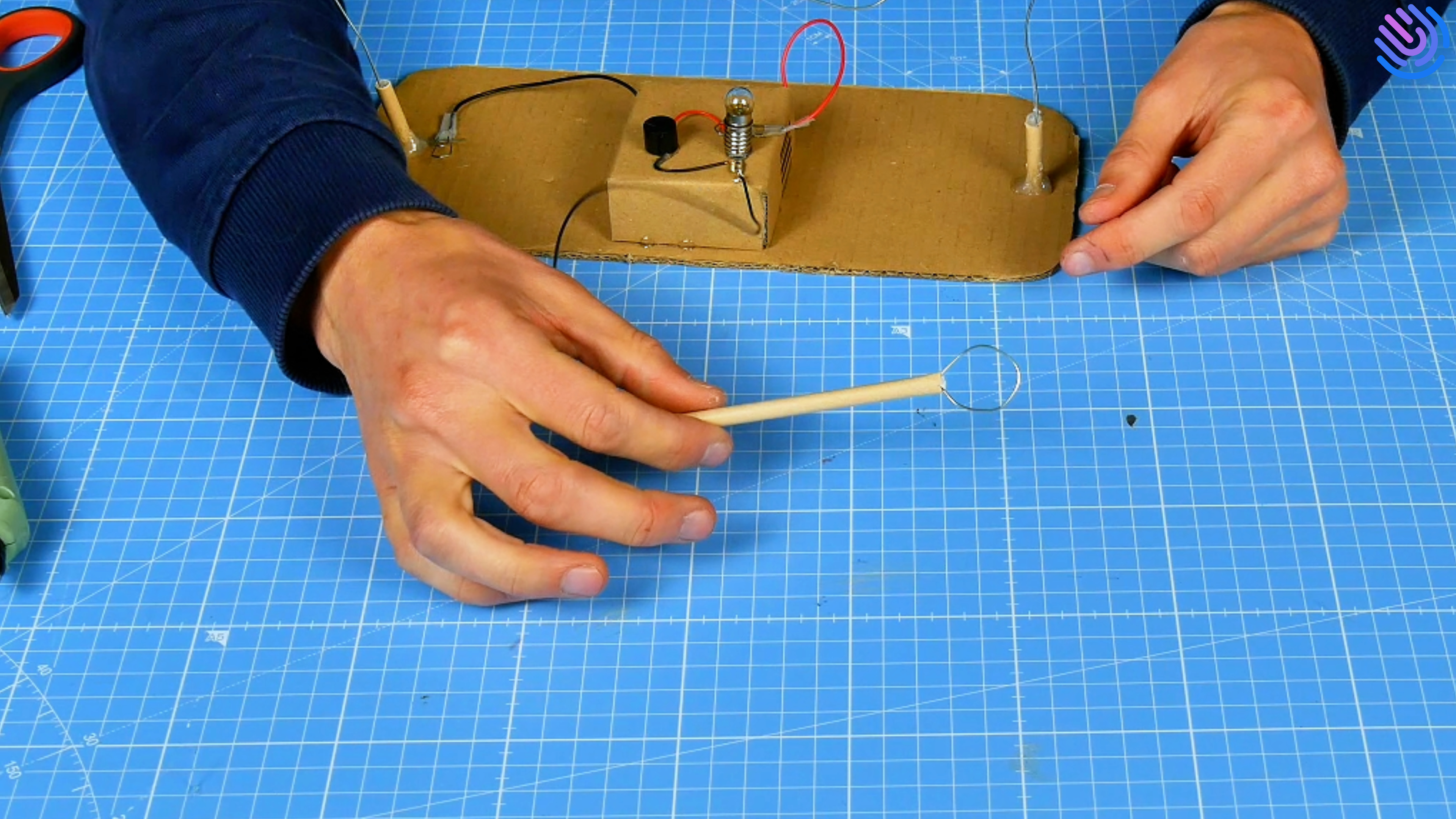

Tu peux resserrer la boucle de ton détecteur pour encore plus de difficulté, ou ajouter une paille autour pour l’améliorer !
Étape 18

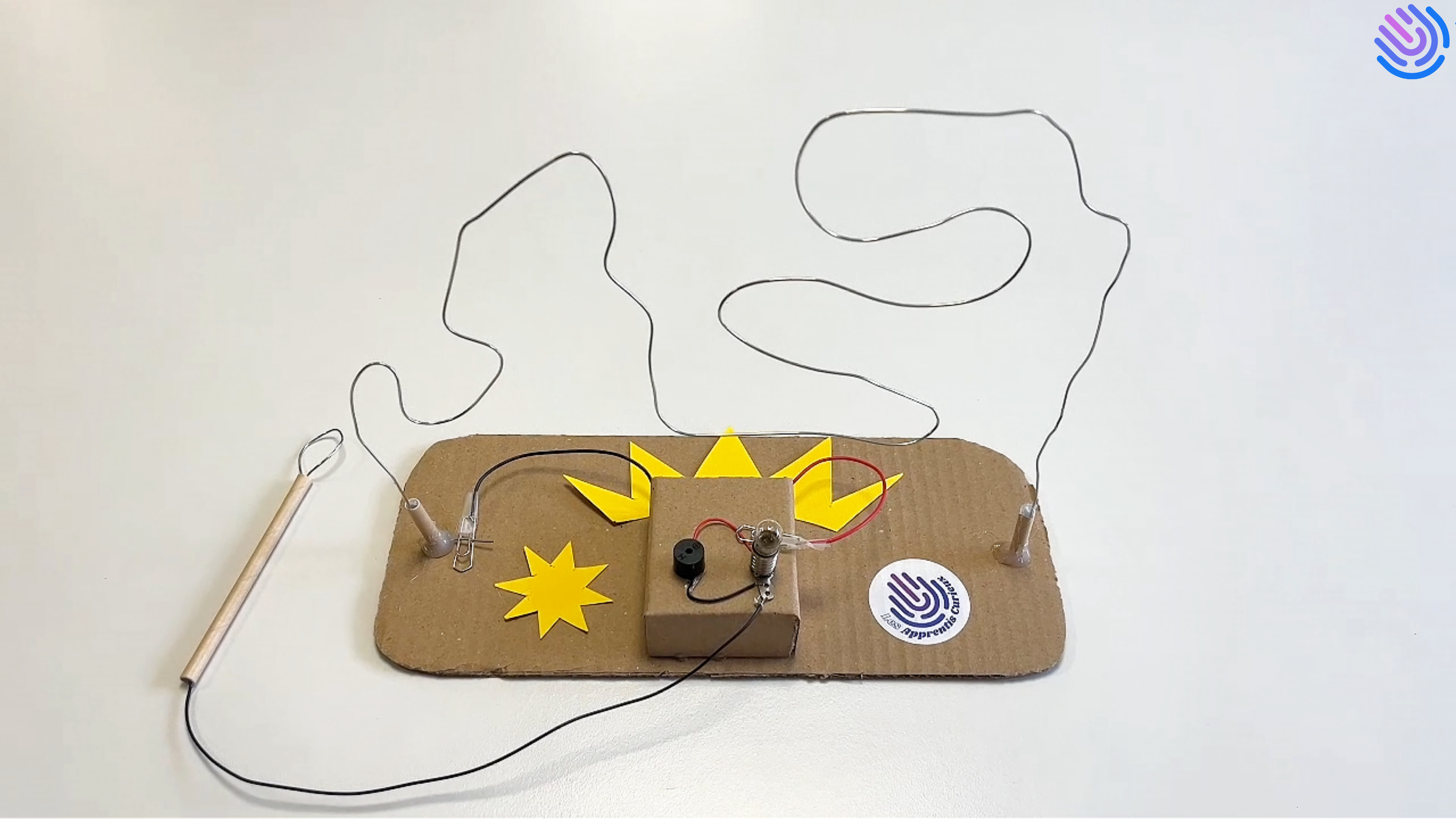

Finalement décore ton jeu comme tu le souhaites pour le rendre super fun à jouer.
Durée de l'activité | 1h30 |
Notions abordées | Conducteur, isolant, circuit ouvert fermé, polarité, schéma électrique. |
Compétences | Motricité fine, résolution de problèmes, démarche scientifique |
Thème principal | Physique, ingénierie, électronique. |
Âge recommandé | 9 ans, 10 ans, 11 ans, 12 ans, 13 ans, 14 ans, 15 ans, 16 ans |
Classes | CM1, CM2, 6ème, 5ème, 4ème, 3ème, 2nde |
Idéal pour | Activité à la maison, bricolage, DIY, atelier en classe, centre de loisirs, fête de la Science, école, collège, projet de groupe |
Points forts | Tutoriel facile, complet, guidé, ludique, concret, créatif |
Professionnels de l'éducation
Fiche pédagogique animation de groupe
Supervisez l’utilisation des pistolets à colle, les éloigner quand l’opération est terminée.
Les ciseaux doivent TOUJOURS être tenus par leurs poignées, jamais par leurs lames.
Vérifier toujours les circuits des participants avant de donner les piles.
Le fil de fer peut être pointu : attention aux extrémités, à plier.
Débrancher le circuit dès que le test est fini.
