Liste de matériel complète
Consommables du kit
Le patron du kit
Un morceau de carton
Une attache parisienne
Un gobelet en plastique
Cure dent
Outils
Crayon
Ciseaux
Du ruban adhésif
Un smartphone ou une lampe torche
▶️Vidéo Tutoriel
📐Patron du kit
Suis les étapes ci dessous avec Matthieu qui te guidera avec simplicité !
Étape 1
Projecteur de constellation

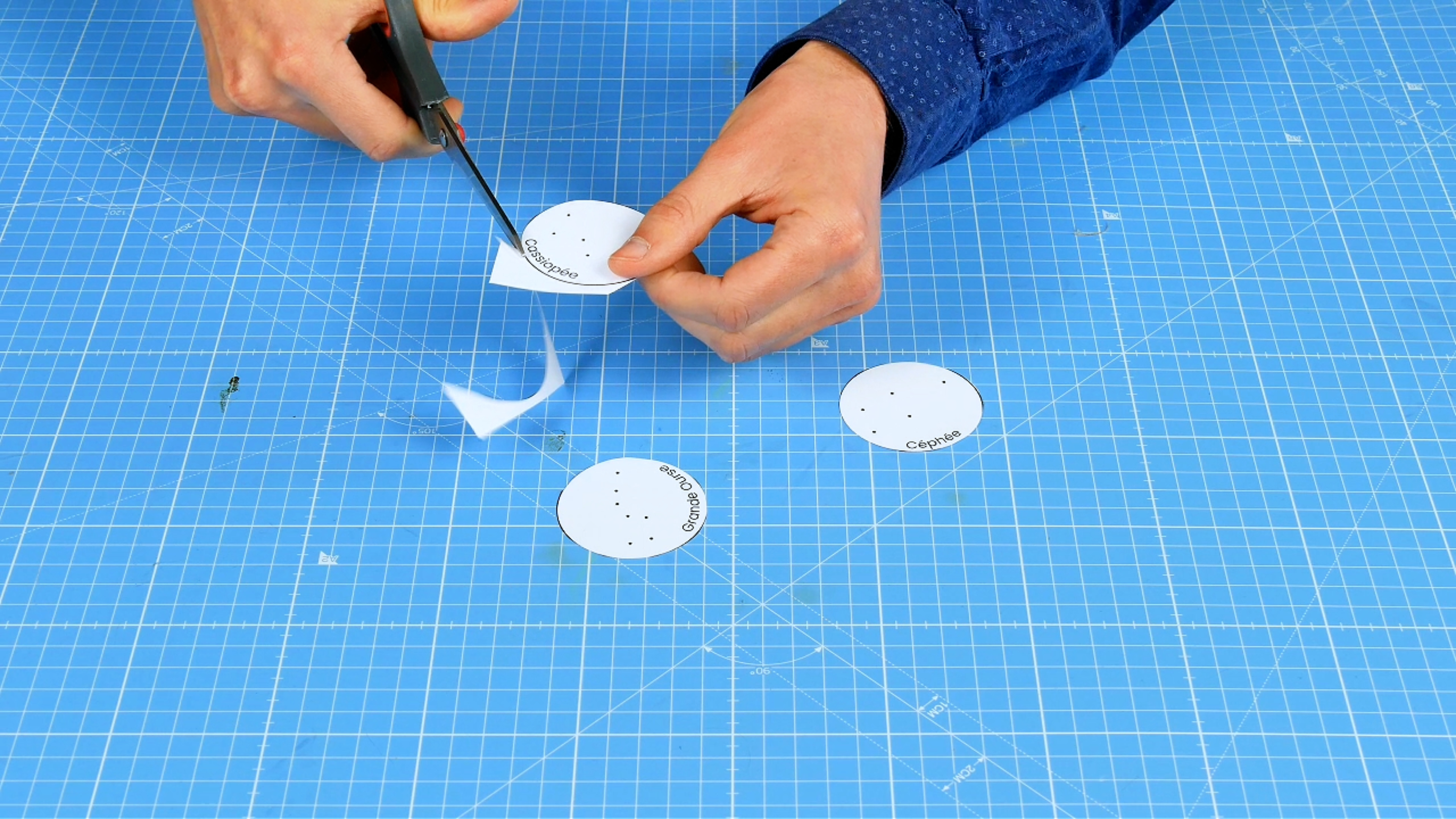

Commence par découper les 3 disques contenant les constellations.
Étape 3

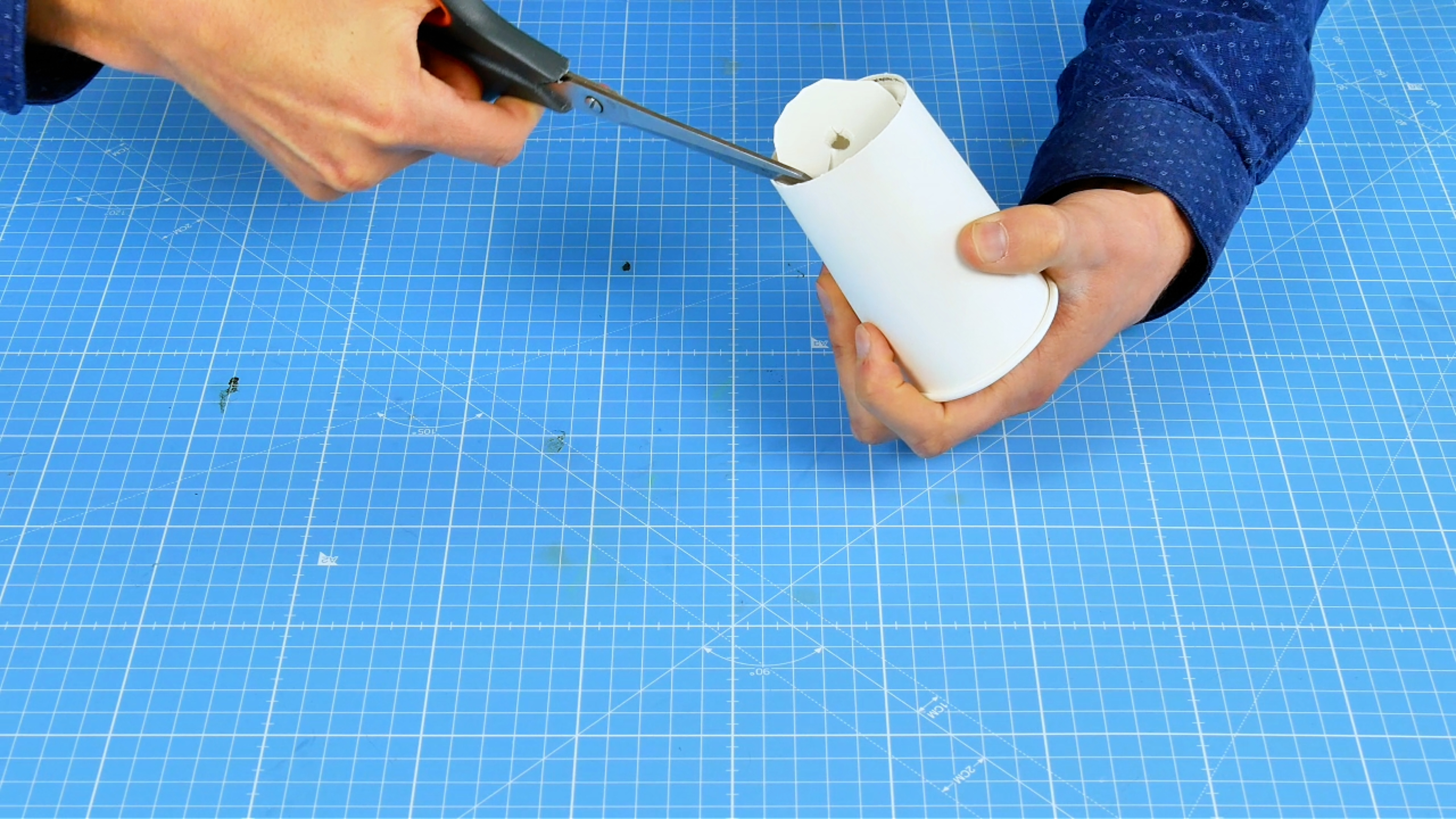

Perce le milieu du gobelet avec un crayon, glisse-y tes ciseaux et découpe un cercle pour retirer le fond.
❗ Erreur à ne pas faire
Laisse une petite marge de 5mm près des bords du gobelet.
Étape 4
La carte du ciel

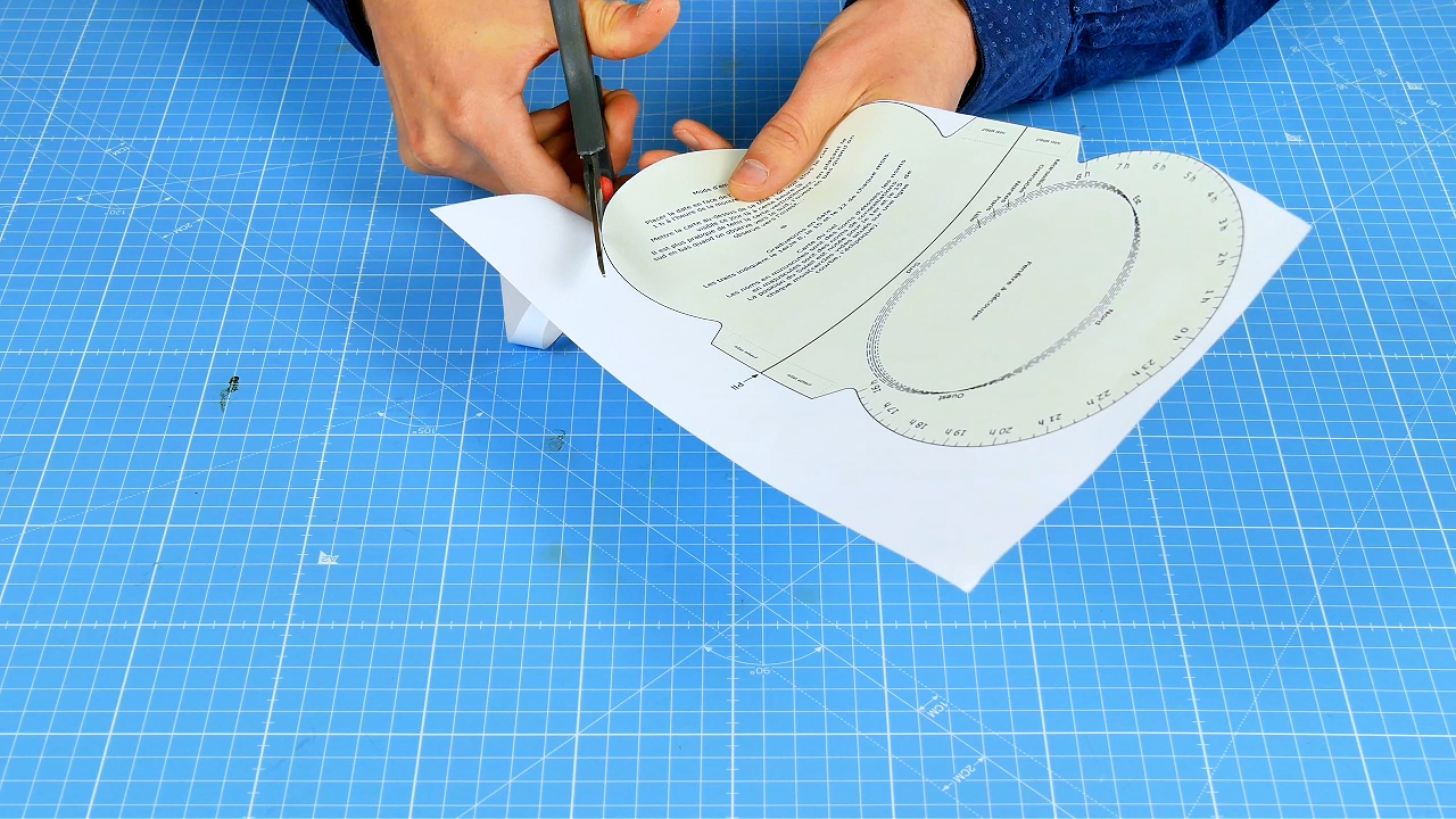

Découpe le patron de la carte du ciel.
Étape 5

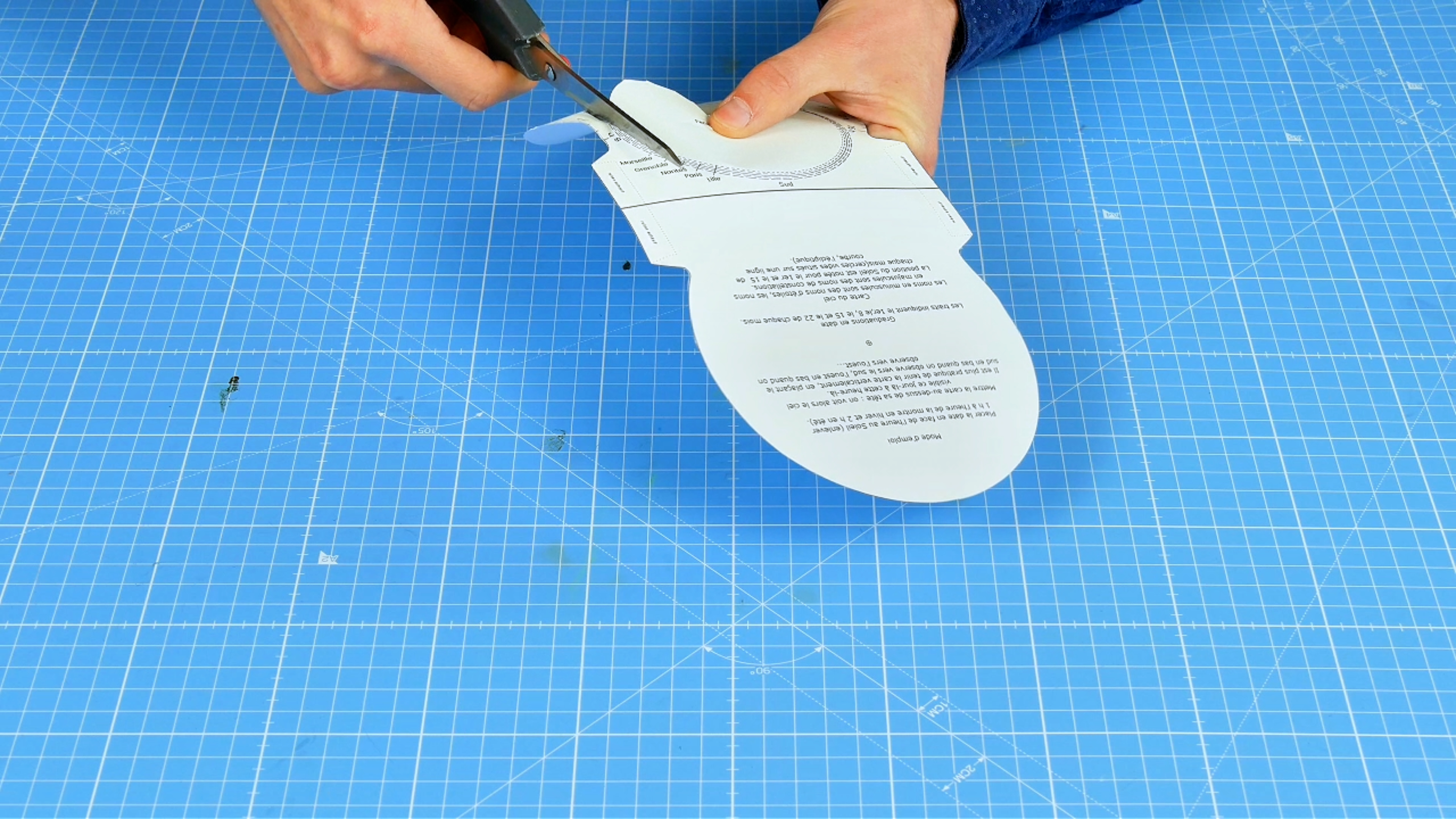

Avec un crayon, perce le milieu de la fenêtre à découper, insère tes ciseaux et découpe soigneusement la fenêtre de la ville la plus proche de chez toi.
Étape 6

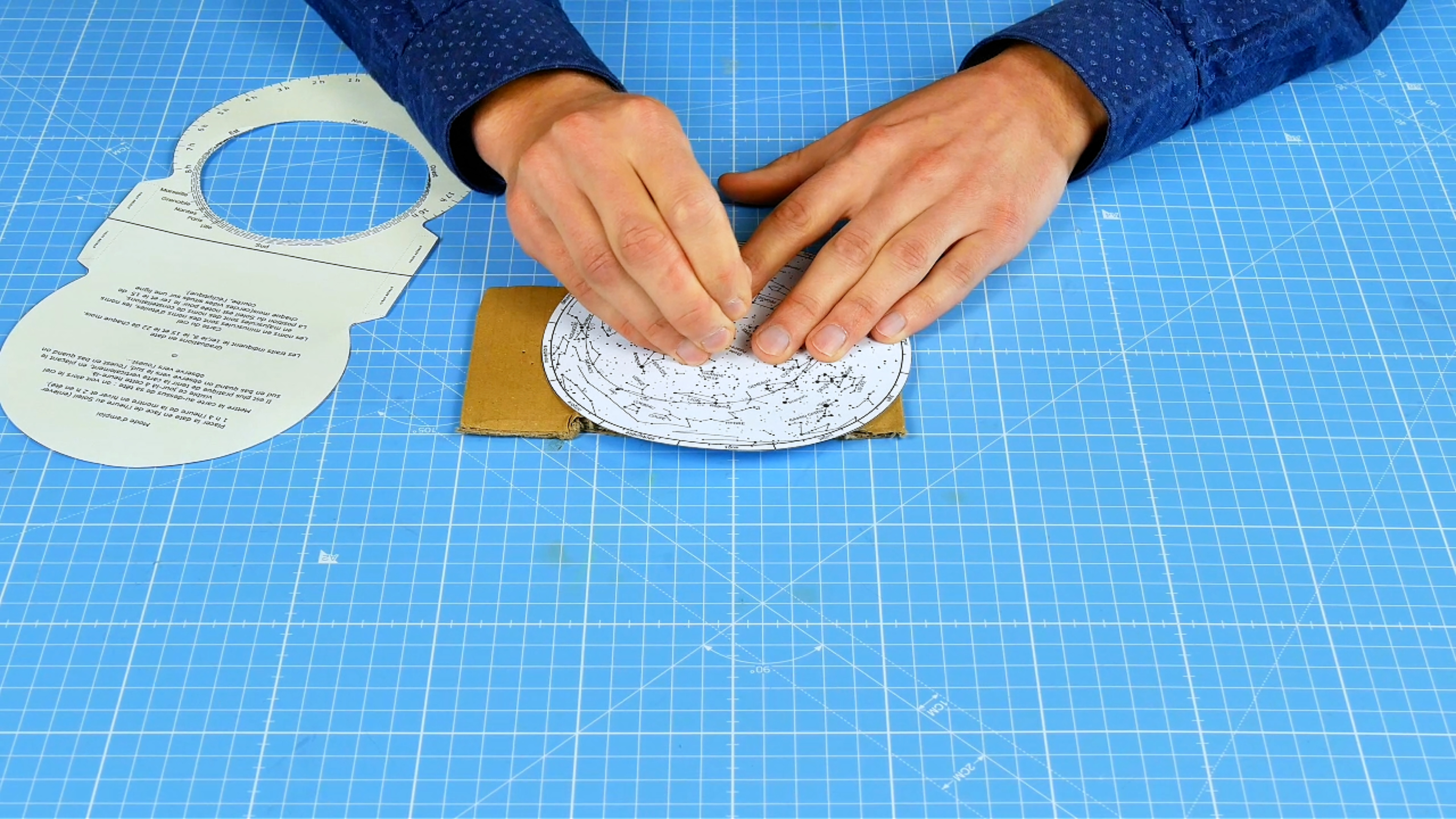

Perce le point central du disque (étoile polaire), et du bas du patron avec le cure dent.
💡 L’astuce de Matthieu
Tu peux utiliser la même technique que pour percer les étoiles avec le carton.
Étape 7

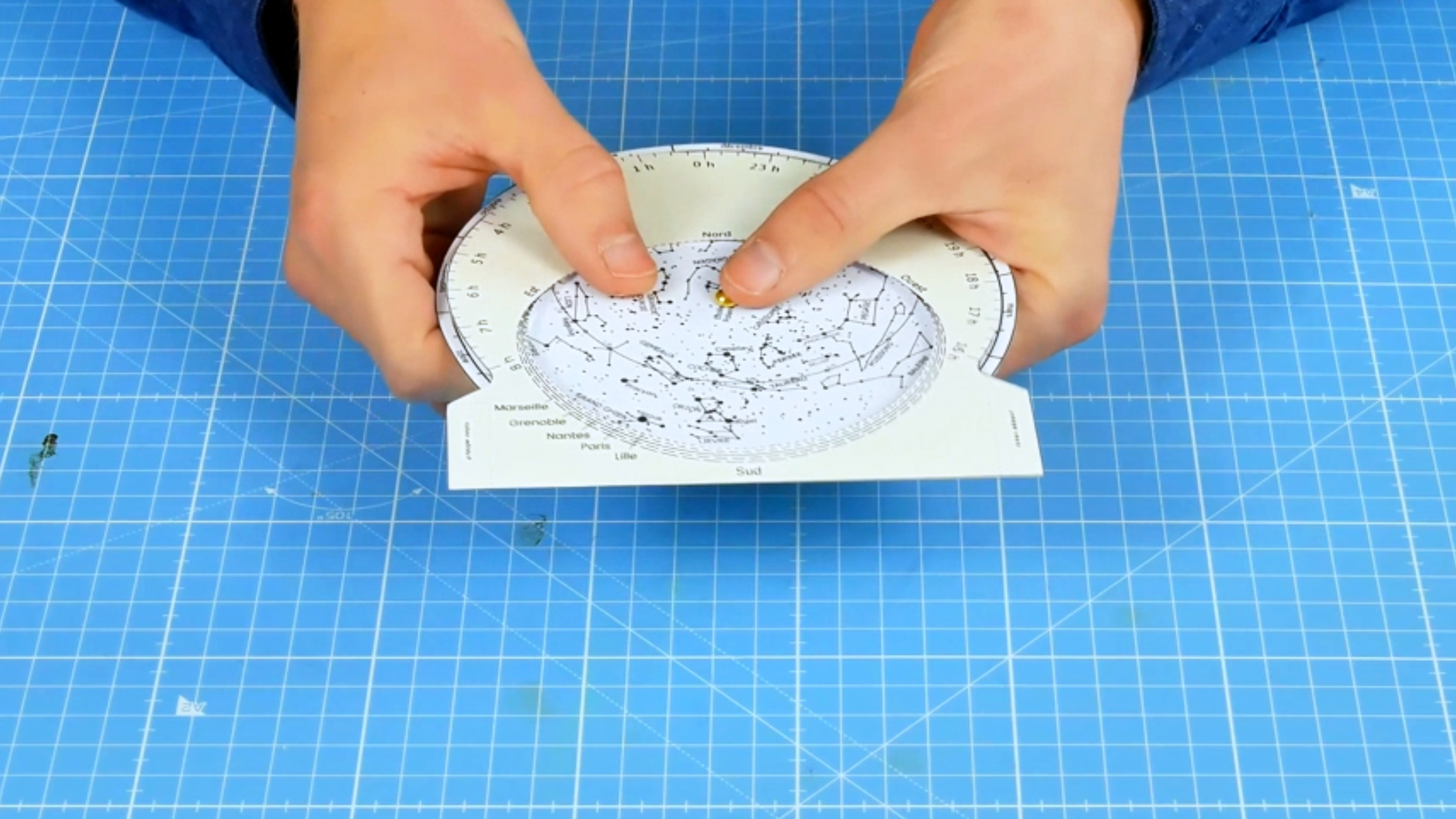

Replie la deuxième partie sur elle même en suivant les traits, et relie le disque avec la deuxième partie grâce à une attache parisienne.
Étape 8

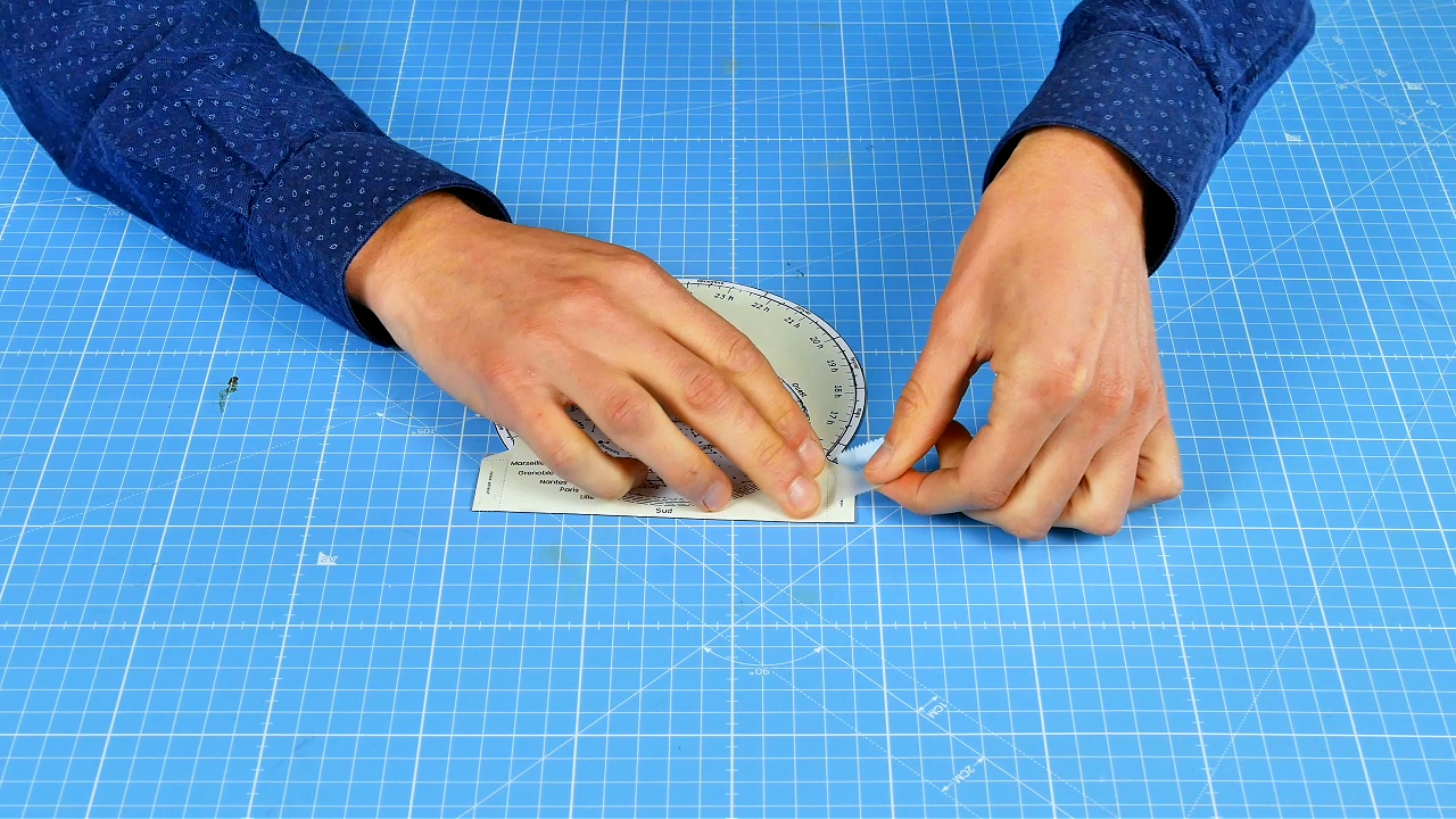

Ajoute du ruban adhésif pour maintenir les 2 parties ensemble.
❗ Erreur à ne pas faire
Le disque doit pouvoir tourner librement sans soucis.
🔬 Tests et expérimentations
1 - Projecteur de constellation 🌌
Choisis l’un des 3 disques « constellation ».
Retourne le gobelet et place le disque sur l’ouverture.
Dans le noir, éclaire dans le gobelet avec un smartphone (lampe torche) en maintenant bien le disque.
Observe la constellation projetée au mur ou au plafond.
Si la constellation est inversée, c’est normal : la projection inverse le sens.
Si certaines étoiles sont peu visibles, agrandis légèrement les trous avec le cure-dent.
Plus tu t’éloigne de la surface de projection (mur), plus la constellation paraîtra grande mais moins elle sera lumineuse.
2 - La carte du ciel 🌃
Une carte du ciel permet de représenter le ciel tel qu’il est à un jour et une heure précise pour savoir quelles étoiles seront visibles. Elle est particulièrement utile pour les astronomes qui observent le ciel au télescope, ou pour toi qui observe le ciel depuis chez toi. Je te conseille de le faire en campagne par un temps dégagé, pour éviter la pollution lumineuse des villes.
Comment régler la carte :
Aligne la date avec l’heure.
Correction saisonnière : retire 2 h en hiver, 1 h en été.
Par exemple : si nous somme le 8 juillet à 23h30, il faut que tu retire une heure, c’est à dire que tu dois aligner le premier trait de juillet du disque avec 22h30.
Comment bien l’utiliser :
Mets la carte au-dessus de ta tête : tu vois alors le ciel visible ce jour-là à cette heure-là.
C’est souvent plus pratique de tenir la carte verticalement :
sud en bas quand tu observes vers le sud,
ouest en bas quand tu observes vers l’ouest,
est en bas quand tu observes vers l’est.
Sur la carte : le nord est en haut et l’ouest à droite. Ce n’est pas une erreur : ce n’est pas une carte terrestre vue du dessus, mais une carte du ciel vue de dessous (les points cardinaux sont inversés).
Quelques repères utiles :
Les traits sur le bord du cercle indiquent le 1er, le 8, le 15 et le 22 de chaque mois.
Les noms en minuscules sont les noms des étoiles.
Les noms en majuscules sont les noms des constellations.
La position du Soleil est indiquée pour le 1er et le 15 de chaque mois (cercles vides) sur une ligne courbe appelée l’écliptique.
3 - Questionnaire ❓
Règle la carte pour le 1er juin à 22 h.
Quelle étoile brillante voit-on au sud ?
Où est située la constellation de l’Aigle ?
Où est située celle de Cassiopée ?
Place la constellation d’Orion au sud.
À quelle date peut-on voir Orion au sud à 20 h ?
Peut-on voir en juin la constellation d’Orion ?
Tourne la carte du ciel.
La Grande Ourse peut-elle être sous l’horizon ?
Orion peut-il être sous l’horizon ?
Règle la carte pour le 1er juin à 20 h.
Où est situé le Soleil ?
Peut-on voir la Grande Ourse ?
À quelle heure se lève le Soleil :
le 1er juin ?
le 1er décembre ?
Dans quelle constellation est le Soleil le 1er juillet ?
Les réponses
Arcturus est bien au sud, l’Épi au sud légèrement ouest (il est 22 h en heure solaire, mais approximativement minuit à la montre). L’Aigle est à l’est, il vient de se lever. Cassiopée est au nord.
En février. Non en juin : quand Orion est levé, le Soleil l’est aussi (il fait jour), donc on ne peut pas voir les étoiles.
Non : la Grande Ourse est toujours visible la nuit (circumpolaire). Oui : par exemple en septembre, Orion est sous l’horizon le soir et visible le matin.
Le Soleil (marqué 1/06) est à l’horizon nord-ouest : il vient de se coucher. Il est 20 h au Soleil, mais approximativement 22 h à la montre. Non : il fait encore jour, le Soleil vient à peine de se coucher.
Environ 4 h du matin (6 h à la montre). On tourne la carte jusqu’à ce que le Soleil du 1er juin se trouve à l’horizon côté est, puis on lit l’heure en face de la date du 1er juin. Un peu avant 8 h en heure solaire.
Dans la constellation des Gémeaux. Pour les astrologues, il est dans le signe du Cancer : le ciel des astrologues, fixé il y a 2000 ans, ne correspond plus aux positions des étoiles.
⚛️ La science derrière le fun
Le projecteur 🔭
Ton projecteur utilise un principe simple : la lumière se propage en ligne droite. Elle ne peut traverser le gobelet que par les petits trous que tu as percés : chaque trou laisse passer un fin « rayon » de lumière, et tous ces rayons dessinent la forme de la constellation sur le mur.
Mais alors pourquoi l'image est-elle inversée par rapport au dessin que tu vois ? Pour comprendre, il suffit de regarder dans le gobelet, tu verras la constellation dans le bon sens ! C’est dans ce sens que les rayons lumineux traversent les trous et c’est donc ainsi que la constellation apparaîtra sur le mur.
La carte du ciel 🌃
Au fil de l’année, la partie du ciel visible change parce que la Terre tourne autour du Soleil : la nuit, on ne regarde pas toujours dans la même direction de l’espace. Et au cours d’une nuit, les étoiles semblent se déplacer parce que la Terre tourne sur elle-même : c’est une impression de mouvement (en réalité, c’est nous qui bougeons).
Le disque mobile de ta carte du ciel sert à représenter ces deux mouvements. En alignant la date et l’heure, tu obtiens une « photo » du ciel pour ce moment précis.
La fenêtre que tu découpes (celle de la ville la plus proche) correspond à ta position sur la Terre : son bord représente l’horizon. Tout ce qui est dans la fenêtre est au-dessus de l’horizon (donc visible), et tout ce qui est caché par le carton est sous l’horizon.
Si l’Est et l’Ouest te paraissent inversés, c’est normal : la carte représente le ciel comme si tu le regardais depuis dessous (au-dessus de ta tête), donc les points cardinaux sont inversés par rapport à une carte « vue de dessus ».
💡 Pour les plus grands
L’axe de rotation de la Terre pointe presque vers l’étoile Polaire : c’est pour ça qu’elle semble (presque) immobile pendant la nuit. Les constellations proches de l’étoile Polaire peuvent rester visibles toute l’année : on dit qu’elles sont circumpolaires (elles ne passent jamais sous l’horizon en France métropolitaine).
Quelques constellations 🌌
Les constellations d’étoiles ont été défini par les civilisations au cours de l’histoire, en fonction de leurs mythes et croyances. Les étoiles ne sont pas vraiment reliées entre elles, c’est une représentation. De nos jours, les astronomes ont pris l’habitude de nommer chaque objet dans le ciel pour le reconnaitre facilement.
Voici trois constellations incontournables que tu peux chercher avec ta carte :
La Grande Ourse : La plus célèbre ! Elle ressemble à une grande casserole. C'est ton point de repère principal : en prolongeant les deux étoiles du bord de la casserole, tu tombes directement sur l'Étoile Polaire qui fait partie de la constellation de la Petite Ourse !
Cassiopée : Facile à identifier, elle a une forme de W (ou de M selon la saison). Elle se trouve juste en face de la Grande Ourse, de l'autre côté de l'Étoile Polaire.
Céphée : Moins connue que les deux premières, elle ressemble à une petite maison avec un toit pointu. Elle est située entre Cassiopée et l'Étoile Polaire. Elle complète le cercle des constellations circumpolaires.
💡 Pour les plus grands
Tu pourra voir ces 3 constellations n’importe quand dans le ciel car elles sont circumpolaires ! Elles ne passent jamais sous l’horizon en France.
🎁Mission Bonus
Tu peux créer tes propres disques de constellations (par exemple Orion) afin de les projeter sur ton mur !
Étape 9
Créé tes propres disques de constellations en en choisissant sur internet ou dans un livre, puis test les avec ton projecteur. N’oublie pas de les inverser.
Étape 10
Essaye de répondre convenablement au petit questionnaire donné dans la partie expérimentations.
Durée de l'activité | 1h | |
Notions abordées | Astronomie, constellations, projection, repérage, saison, horizon | |
Compétences | Motricité fine, résolution de problèmes, démarche scientifique | |
Thème principal | Physique, astronomie | |
Âge recommandé | 9 ans, 10 ans, 11 ans, 12 ans, 13 ans, 14 ans, 15 ans, 16 ans | |
Classes | CM1, CM2, 6ème, 5ème, 4ème, 3ème, 2nde | |
Idéal pour | Activité à la maison, bricolage, DIY, atelier en classe, centre de loisirs, fête de la Science, école, collège, projet de groupe | |
Points forts | Tutoriel facile, complet, guidé, ludique, concret, créatif |
Professionnels de l'éducation
Fiche pédagogique animation de groupe
Supervisez l’utilisation des pistolets à colle, les éloigner quand l’opération est terminée.
Les ciseaux doivent TOUJOURS être tenus par leurs poignées, jamais par leurs lames.
Percer les trous avec le carton derrière pour ne pas se piquer les doigts.
